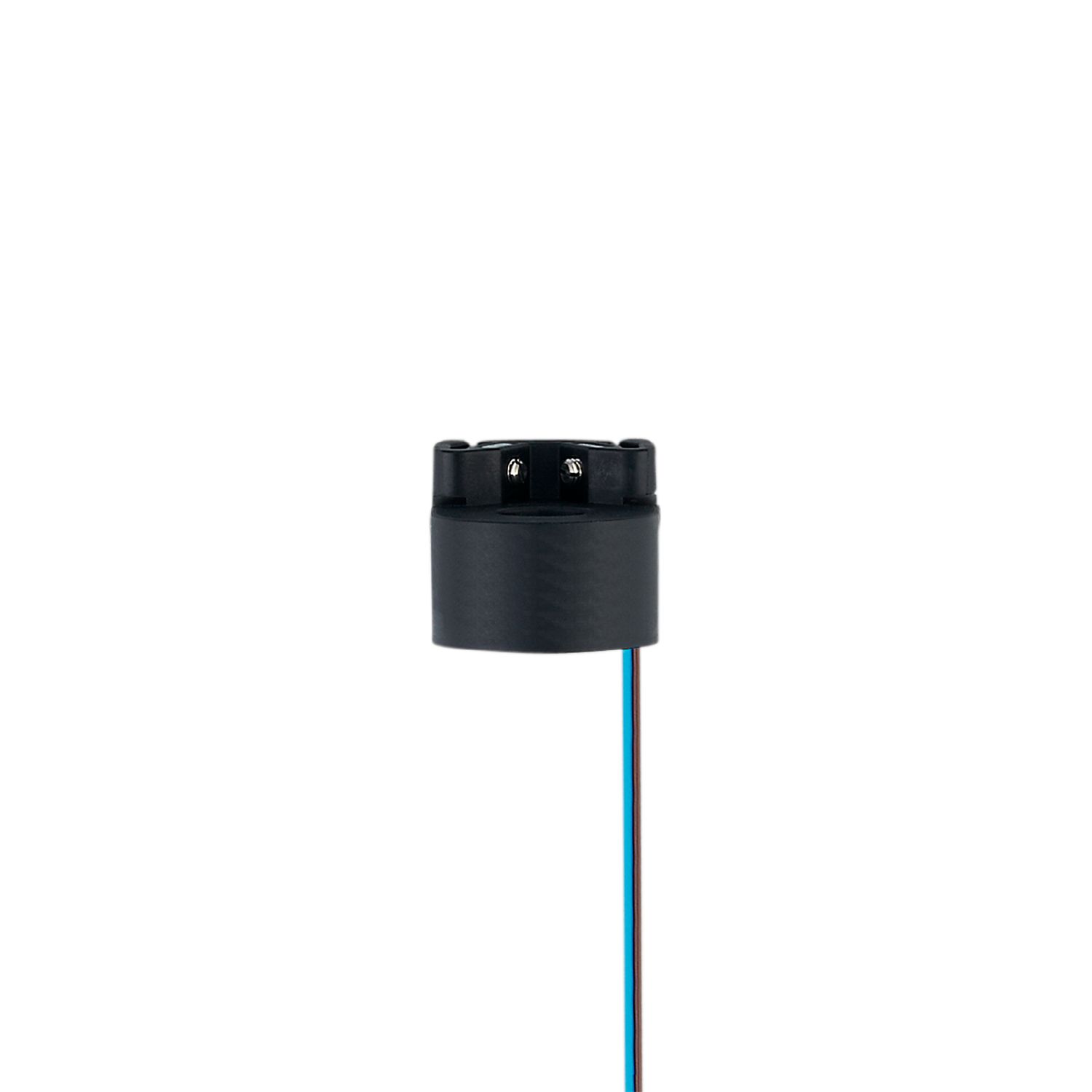

电感式NAMUR环形接近开关
N7R21A
I7R2010-NL/1G/1D
电感式NAMUR环形接近开关
N7R21A
I7R2010-NL/1G/1D
- 适合在危险区域的应用
- 可靠地检测直径极小的物体
- 极快速反应
- 工作温度范围大
产品特征
| 电气设计 | NAMUR |
|---|---|
| 输出功能 | 常闭 |
| 外壳 | 环形 |
| 尺寸 [mm] | 32 x 25 x 20 |
应用
| 工作原理 | 双稳 |
|---|
电气数据
| 连接开关放大器 | 有 |
|---|---|
| 开关放大器 | 具最大值连接认证的固有的安全电路: U = 15 V / I = 50 mA / P = 120 mW |
| 额定电压DC [V] | 8.2; (1kΩ) |
| 电流损耗 [mA] | 运动方向值 A : < 1,2; 运动方向值 B : > 2,1 |
| 防护等级 | III |
输出
| 电气设计 | NAMUR |
|---|---|
| 输出功能 | 常闭 |
监控范围
| 测量球(直径) [mm] | 4 |
|---|---|
| 传播速度最大值 [m/s] | 10 |
精度/偏差
| 迟滞 [mm] | 2 |
|---|
工作条件
| 环境温度 [°C] | -40...100 | |
|---|---|---|
| 注意环境温度 |
|
|
| 外壳防护等级 | IP 67 |
认证/测试
| 许可证 | BVS 08 ATEX E026; IECEx BVS 09.0016 | ||
|---|---|---|---|
| ATEX标记 |
|
||
|
|
|||
| EMC电磁兼容 |
|
||
| MTTF [年] | 1256 |
安全分类
| 内部电容最大值 [nF] | 90 |
|---|---|
| 内部电感最大值 [µH] | 90 |
机械技术数据
| 重量 [g] | 48 |
|---|---|
| 外壳 | 环形 |
| 尺寸 [mm] | 32 x 25 x 20 |
| 内径 [mm] | 10 |
| 原材料 | PA 12-GF30 |
注释
| 包装单位 | 1 件 |
|---|
电气连接
| 接口 | 电缆: 0.15 m; 2 x 0.14 mm², PTFE |
|---|
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — ZH-CN — N7R21A — 25.11.2020 —
N7R21A –
I7R2010-NL/1G/1D
- A
- 运动方向 A
- B
- 运动方向 B
电气连接
电缆: 0.15 m; 2 x 0.14 mm², PTFE
接口
- 芯线颜色 :
- BN =
- 棕色
- BU =
- 蓝色
