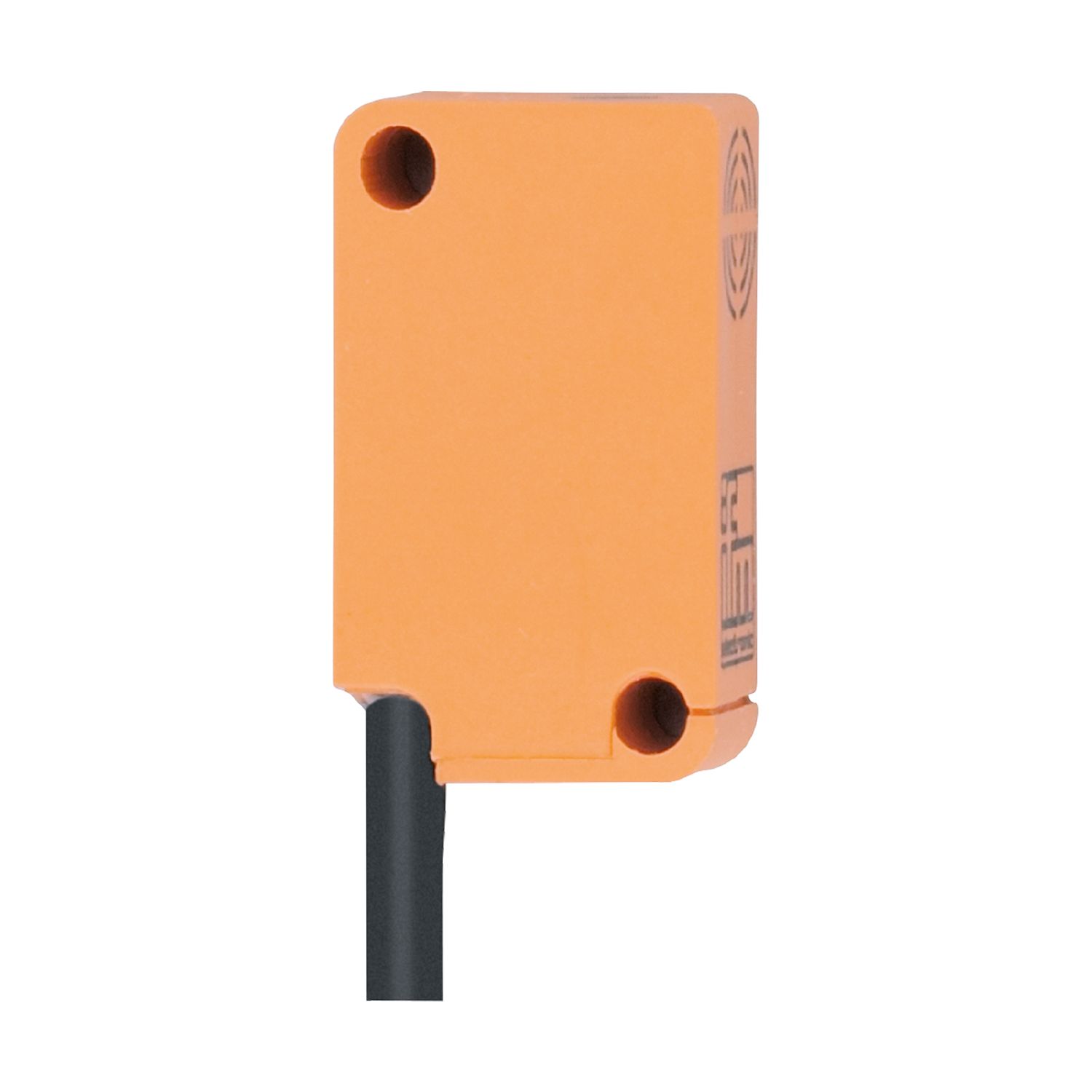

Induktiver NAMUR-Sensor
NS5003
IS-2002-N/1D/1G/2G
Induktiver NAMUR-Sensor
NS5003
IS-2002-N/1D/1G/2G
- 适合在危险区域的应用
- 用于连接本质安全电路
- 特别节省空间的矩形外壳
- 用于空间受限的情况
- 极高的开关频率
产品特征
| 电气设计 | NAMUR |
|---|---|
| 输出功能 | 常闭 |
| 感应距离 [mm] | 2 |
| 外壳 | 矩形的 |
| 尺寸 [mm] | 28 x 10 x 16 |
电气数据
| 连接开关放大器 | 有 |
|---|---|
| 开关放大器 | 具最大值连接认证的固有的安全电路: U = 15 V / I = 50 mA / P = 120 mW |
| 额定电压DC [V] | 8.2; (1kΩ) |
| 电源电压DC [V] | 7.5...30; (如果该产品在易爆区域外使用) |
| 电流损耗 [mA] | < 1; (锁闭; 导电: > 2,1) |
| 防护等级 | III |
输出
| 电气设计 | NAMUR |
|---|---|
| 输出功能 | 常闭 |
| 开关量输出DC的持续电流负载 [mA] | 30; (如果该产品在易爆区域外使用) |
| 开关频率DC [Hz] | 800 |
监控范围
| 感应距离 [mm] | 2 |
|---|---|
| 实际感应距离 Sr [mm] | 2 ± 10 % |
精度/偏差
| 校正系数 | 钢: 1 / 特种钢: 0.7 / 黄铜: 0.5 / 铝: 0.4 / 铜: 0.3 |
|---|---|
| 迟滞 [Sr的百分比] | 1...15 |
| 开关点偏移 [Sr的百分比] | -10...10 |
工作条件
| 环境温度 [°C] | -20...70 |
|---|---|
| 外壳防护等级 | IP 67 |
认证/测试
| 许可证 | PTB 02 ATEX 2217; BVS 04 ATEX E 153 X; IECEX BVS 06.0003X | ||
|---|---|---|---|
| ATEX标记 |
|
||
|
|
|||
|
|
|||
|
|
|||
| EMC电磁兼容 |
|
||
| 冲击/振动阻尼 | 30 g (11 ms) / 10-55 Hz (1 mm) | ||
| MTTF [年] | 4494 |
安全分类
| 内部电容最大值 [nF] | 80 |
|---|---|
| 内部电感最大值 [µH] | 110 |
机械技术数据
| 重量 [g] | 79.5 |
|---|---|
| 外壳 | 矩形的 |
| 安装 | 齐平安装 |
| 尺寸 [mm] | 28 x 10 x 16 |
| 原材料 | PBT |
显示器/操作件
| 显示 |
|
|---|
注释
| 包装单位 | 1 件 |
|---|
电气连接
| 接口 | 电缆: 2 m, PVC; 2 x 0.14 mm² |
|---|
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — ZH-CN — NS5003 — 20.02.2024 —
NS5003 –
IS-2002-N/1D/1G/2G
电气连接
电缆: 2 m, PVC; 2 x 0.14 mm²
接口
- 芯线颜色 :
- BN =
- 棕色
- BU =
- 蓝色
