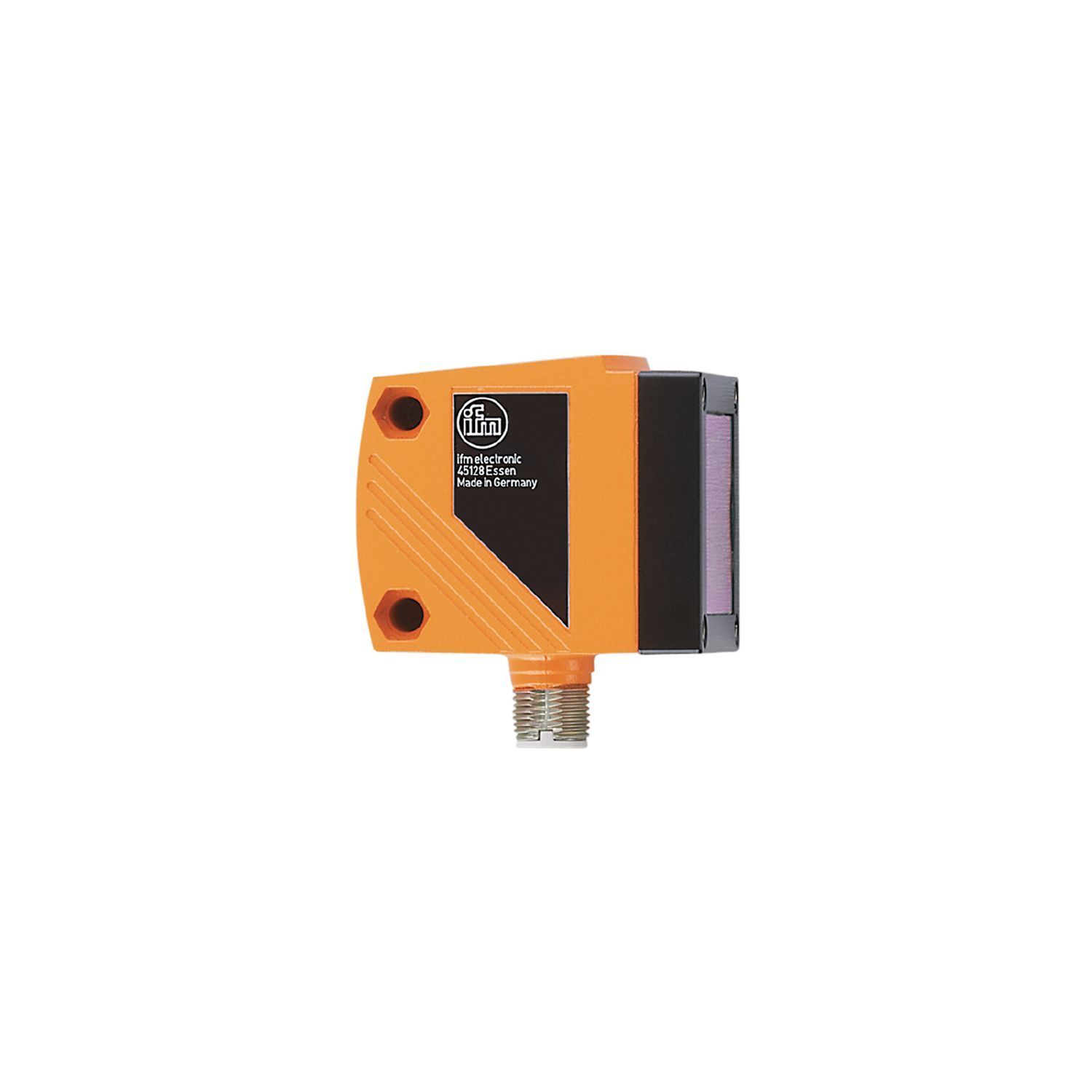

激光测距传感器

Name: O1D100
Brand: ifm
SKU: O1D100
Price: 4362.00 CNY

O1D100

O1DLF3KG/IO-LINK

激光测距传感器

O1D100

O1DLF3KG/IO-LINK

可靠的光学距离测量，量程最高可达 10 m
2 个开关输出；可将其中一个编程为模拟输出
可调整的测量范围和窗口功能
适用于需背景抑制功能的应用
极高的性价比

请注意: 如果选择替代产品和附件，其技术参数可能有所不同。

产品特征

激光防护等级	2
外壳	矩形的

电气数据

工作电压 [V]	18...30 DC; (符合cULus - Class 2标准)
电流损耗 [mA]	< 150
防护等级	III
反相保护	有
使用寿命 [h]	50000

总的输入/输出

输入和输出总数	数字输出数量: 2; 模拟输出数量: 1

输出

输出数量	2
电气设计	PNP
数字输出数量	2
输出功能	常开/常闭; (可设定参数)
每个输出最大电流负载 [mA]	200
模拟输出数量	1
模拟电流输出 [mA]	4...20; (IEC 61131-2)
负载最大值 [Ω]	250
模拟电压输出 [V]	0...10; (IEC 61131-2)
负载电阻最小值 [Ω]	5000
短路保护	有
短路保护类型	脉冲
过载保护	有

监控范围

光斑宽度最大值 [mm]	15
光斑高度最大值 [mm]	15
光点尺寸参考	10 m
背景消隐 [m]	0...19

测量/设定范围

测量范围 [m]	0.2...10; (白纸 200 x 200 mm 90 %反射)
测量频率 [Hz]	1...50

接口

通信接口

IO-Link

传递类型

COM2 (38,4 kBaud)

IO-Link revision

1.1

SDCI标准

IEC 61131-9

外形

Smart Sensor: Sensor Identification; Binary Data Channel; Process Value; Sensor Diagnosis

SIO模式

有

必需的mater port type

模拟过程数据

二位输出过程数据

处理周期最小值 [ms]

支持的DeviceID

运行方式	DeviceID
default	806

工作条件

环境温度 [°C]	-10...60
外壳防护等级	IP 67

认证/测试

EMC电磁兼容

EN 60947-5-2

激光防护等级

激光保护注意事项

注意:	激光
功率:	<= 4 mW
波长:	650 nm
脉冲:	1,3 ns
请不要直视光束。
请避免和激光接触。
激光等级:	2
	EN / IEC60825-1:2007
	EN / IEC60825-1:2014
	符合21 CFR 1040，除了根据激光通知编号的偏差 50, 2007年六月.

MTTF [年]

182

机械技术数据

重量 [g]	243.5
外壳	矩形的
尺寸 [mm]	59 x 42 x 52
原材料	外壳: 模压铸锌; 前面透镜: 玻璃; LED窗口: PC
透镜校准	侧面的镜组

显示器/操作件

显示

开关状态	2 x LED, 黄色
操作	LED, 绿色
距离, 编程	字母数字显示, 4位数字

附件

附件(可选)

保护盖, E21133

注释

有关检测范围和应用领域的其他信息，请您参见操作使用说明书。

包装单位

1 件

电气连接

接口	接插件: 1 x M12; 译码: A

其他数据

参数	设定范围	出厂设定
Uni	mm, m, inch	mm
OU1	Hno, Hnc, Fno, Fnc	Hno
SP1 [mm]	200...9999	1000
nSP1 [mm]	200...9999	800
FSP1 [mm]	200...9999	1200
OU2	Hno, Hnc, Fno, Fnc, I, U	I
SP2 [mm]	200...9999	2000
nSP2 [mm]	200...9999	1800
FSP2 [mm]	200...9999	2200
ASP [mm]	0...9999	0
AEP [mm]	0...9999	9999
rATE [Hz]	1...50	50
dS1 [s]	0...0.1...5	0
dr1 [s]	0...0.1...5	0
dS2 [s]	0...0.1...5	0
dr2 [s]	0...0.1...5	0
dFo [s]	0...0.1...5	0
dIS	d1...3 ; rd1...3; OFF	d3

重复精度/精确度

读写距离(mm)	测量值的重复精度		精确度
	白色(90 %反射)	灰色(18 %反射)	白色(90 %反射)	灰色(18 %反射)
200...1000 mm	± 5.0 mm	±7.5 mm	± 15.0 mm	± 18.0 mm
1000...2000 mm	± 5.5 mm	±10.0 mm	± 15.0 mm	± 20.0 mm
2000...4000 mm	± 17.5 mm	±22.5 mm	± 25.0 mm	± 32.0 mm
4000...6000 mm	± 27.5 mm	±40.0 mm	± 35.0 mm	± 50.0 mm
6000...10000 mm	± 60.0 mm		± 70.0mm

测量频率	50 Hz
物体的外部光线	< 40 klx

重复精度/精确度

读写距离(mm)	测量值的重复精度		精确度
	白色(90 %反射)	灰色(18 %反射)	白色(90 %反射)	灰色(18 %反射)
200...1000 mm	± 16.5 mm	±16.5 mm	± 26.5 mm	± 26.5 mm
1000...2000 mm	± 16.5 mm	±16.5 mm	± 26.5 mm	± 26.5 mm
2000...4000 mm	± 30.0 mm	±37.0 mm	± 40.0 mm	± 47.0 mm
4000...6000 mm	± 37.0 mm	±57.0 mm	± 47.0 mm	± 67.0 mm
6000...10000 mm	± 75.0 mm	—	± 85.0mm	—

测量频率	50 Hz
物体的外部光线	40...100 klx

重复精度/精确度

读写距离(mm)	测量值的重复精度		精确度
	白色(90 %反射)	灰色(18 %反射)	白色(90 %反射)	灰色(18 %反射)
200...1000 mm	± 4.0 mm	±4.5 mm	± 14.0 mm	± 15.0 mm
1000...2000 mm	± 4.5 mm	±6.0 mm	± 14.5 mm	± 16.0 mm
2000...4000 mm	± 13.5 mm	±14.5 mm	± 23.5 mm	± 24.0 mm
4000...6000 mm	± 19.0 mm	±21.0 mm	± 29.0 mm	± 31.0 mm
6000...10000 mm	± 37.0 mm	–	± 47.0mm	–

测量频率	1 Hz
物体的外部光线	< 40 klx

重复精度/精确度

读写距离(mm)	测量值的重复精度		精确度
	白色(90 %反射)	灰色(18 %反射)	白色(90 %反射)	灰色(18 %反射)
200...1000 mm	± 10.0 mm	± 10.0 mm	± 20.0 mm	± 20.0 mm
1000...2000 mm	± 10.0 mm	± 10.0 mm	± 20.0 mm	± 20.0 mm
2000...4000 mm	± 17.0 mm	± 18.0 mm	± 27.0 mm	± 28.0 mm
4000...6000 mm	± 22.0 mm	± 25.0 mm	± 32.0 mm	± 35.0 mm
6000...10000 mm	± 37.0 mm	–	± 47.0mm	–

测量频率	1 Hz
物体的外部光线	< 40...100 klx
-	-
黑色物体的检测距离(6 %反射)	<= 4000 mm
-	-
数值用于
恒定的环境条件	23 °C / 960 hPa
最小的启动时间(分钟)	10
