激光测距传感器

Name: O1D104
Brand: ifm
SKU: O1D104
Price: 4382.00 CNY

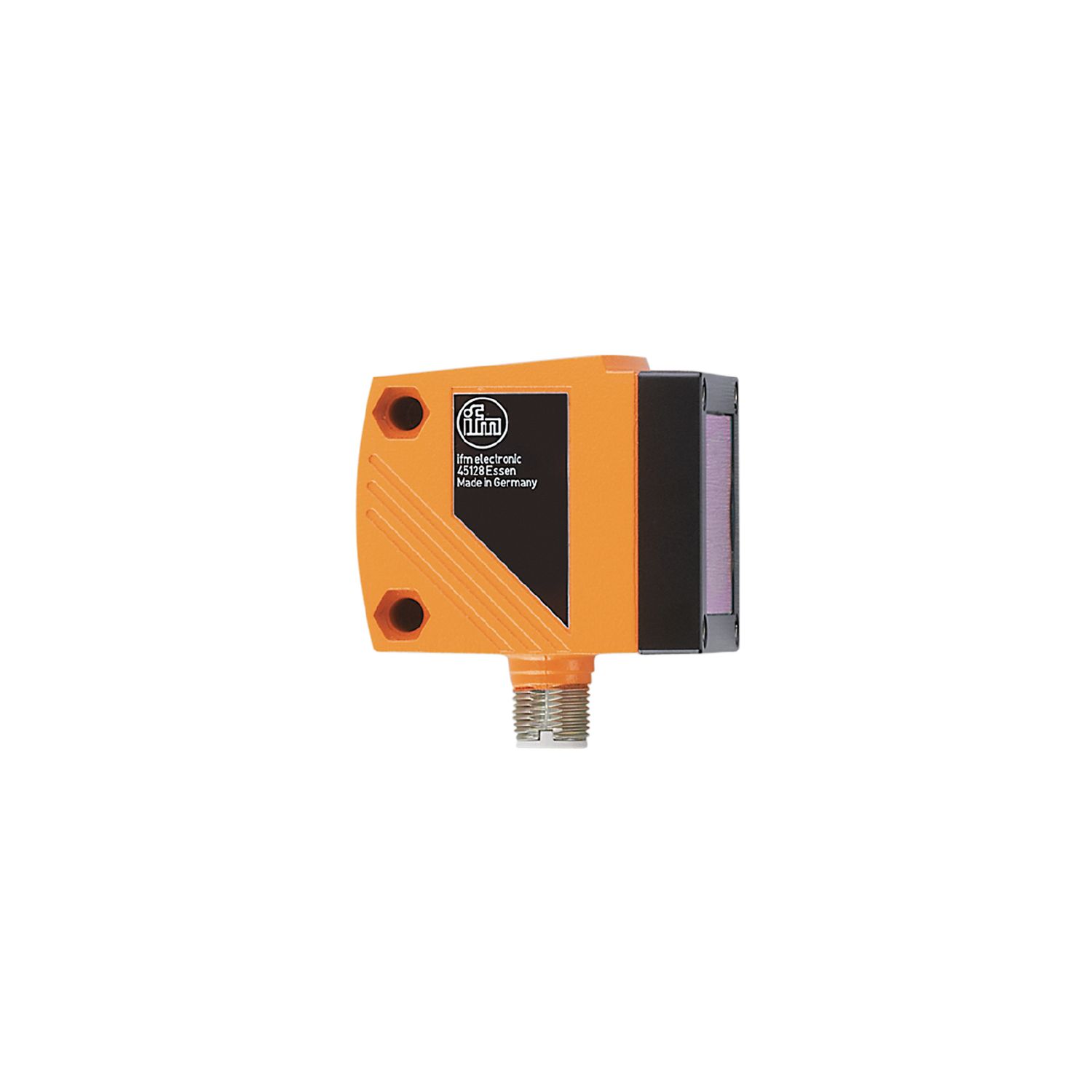

O1D104

O1DLFNKG/IO-LINK

激光测距传感器

O1D104

O1DLFNKG/IO-LINK

可靠的光学物体检测，量程最高可达 10 m
精确的几何背景抑制
可调整的测量范围和窗口功能
适用于需背景抑制功能的应用
极高的性价比

产品特征

激光防护等级	2

应用

特殊的性能	背景消隐

电气数据

工作电压 [V]	18...30 DC
电流损耗 [mA]	< 150
防护等级	III
反相保护	有
使用寿命 [h]	50000

总的输入/输出

输入和输出总数	数字输出数量: 1

输出

输出数量	1
电气设计	NPN
数字输出数量	1
输出功能	常开/常闭; (可选)
每个输出最大电流负载 [mA]	200
短路保护	有
短路保护类型	脉冲
过载保护	有

监控范围

光斑宽度最大值 [mm]	15
光斑高度最大值 [mm]	15
光点尺寸参考	10 m
背景消隐可用	有
背景消隐 [m]	10...100

测量/设定范围

测量范围 [m]	0.2...10; (白纸 200 x 200 mm 90 %反射)
测量频率 [Hz]	5

接口

通信接口	IO-Link
传递类型	COM2 (38,4 kBaud)
IO-Link revision	1.1
外形	Smart Sensor: Sensor Identification; Binary Data Channel; Process Value; Sensor Diagnosis
SIO模式	有
必需的mater port type	A
模拟过程数据	2
二位输出过程数据	1
处理周期最小值 [ms]	6

工作条件

环境温度 [°C]	-10...60
外壳防护等级	IP 67

认证/测试

激光防护等级

激光保护注意事项

注意:	激光
功率:	<= 4,0 mW
波长:	650 nm
脉冲:	1,3 ns
请不要直视光束。
请避免和激光接触。
激光等级:	2
	EN / IEC60825-1:2007
	EN / IEC60825-1:2014
	符合21 CFR 1040，除了根据激光通知编号的偏差 50, 2007年六月.

MTTF [年]

106

机械技术数据

重量 [g]	285.5
尺寸 [mm]	59 x 42 x 52
原材料	外壳: 模压铸锌; 前面透镜: 玻璃; LED窗口: PC

显示器/操作件

显示

开关状态	LED, 黄色
操作	LED, 绿色
距离, 编程	字母数字显示, 4位数字

附件

附件(可选)

保护盖, E21133

注释

按照cULus工作电压"电源级2"

包装单位

1 件

电气连接

接口	接插件: 1 x M12; 译码: A
