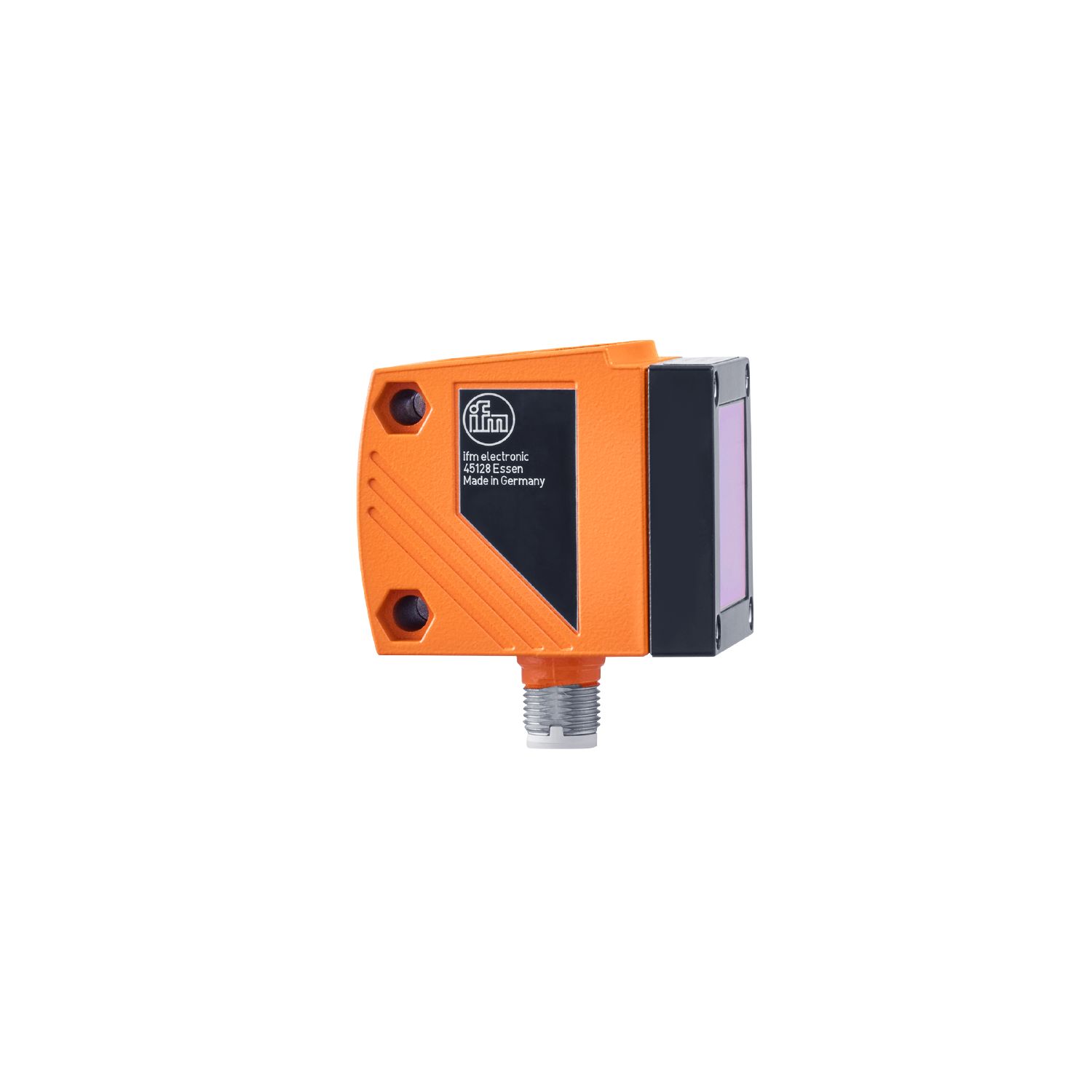

激光测距传感器
O1D209
O1DLF3KG
激光测距传感器
O1D209
O1DLF3KG
- 带有背景抑制的可靠光学距离测量
- 量程高达 100 m，可用于起重机上
- 2 个开关输出；可将其中一个编程为模拟输出
- 极高的性价比
- 组件种类众多，可快速安装和准确微调
产品特征
| 激光防护等级 | 2 |
|---|---|
| 外壳 | 矩形的 |
电气数据
| 工作电压 [V] | 18...30 DC; (符合cULus - Class 2标准) |
|---|---|
| 电流损耗 [mA] | < 150 |
| 防护等级 | III |
| 反相保护 | 有 |
| 使用寿命 [h] | 50000 |
总的输入/输出
| 输入和输出总数 | 数字输出数量: 2; 模拟输出数量: 1 |
|---|
输出
| 输出数量 | 2 |
|---|---|
| 电气设计 | PNP |
| 数字输出数量 | 2 |
| 输出功能 | 常开/常闭; (可选) |
| 每个输出最大电流负载 [mA] | 200 |
| 模拟输出数量 | 1 |
| 模拟电流输出 [mA] | 4...20; (IEC 61131-2) |
| 负载最大值 [Ω] | 250 |
| 模拟电压输出 [V] | 0...10; (IEC 61131-2) |
| 负载电阻最小值 [Ω] | 5000 |
| 短路保护 | 有 |
| 短路保护类型 | 脉冲 |
| 过载保护 | 有 |
监控范围
| 光斑宽度最大值 [mm] | 200 |
|---|---|
| 光斑高度最大值 [mm] | 200 |
| 光点尺寸参考 | 100 m |
| 背景消隐 [m] | 100...600 |
测量/设定范围
| 测量范围 [m] | 1...100; (反射器) |
|---|---|
| 测量频率 [Hz] | 1...25 |
工作条件
| 环境温度 [°C] | -10...60 |
|---|---|
| 外壳防护等级 | IP 67 |
认证/测试
| EMC电磁兼容 |
|
||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 激光防护等级 | 2 | ||||||||||||||||||||
| 激光保护注意事项 |
|
||||||||||||||||||||
| MTTF [年] | 186 |
机械技术数据
| 重量 [g] | 314 |
|---|---|
| 外壳 | 矩形的 |
| 尺寸 [mm] | 59 x 42 x 52 |
| 原材料 | 外壳: 模压铸锌; 前面透镜: 玻璃; LED窗口: PC |
| 透镜校准 | 侧面的镜组 |
显示器/操作件
| 显示 |
|
|---|
注释
| 包装单位 | 1 件 |
|---|
电气连接
| 接口 | 接插件: 1 x M12; 译码: A |
|---|
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — O1D209-00 — 13.04.2023 —
O1D209 –
O1DLF3KG
- 1
- 字母数字显示 4位数字
- 2
- 编程按钮
电气连接
接插件: 1 x M12; 译码: A
