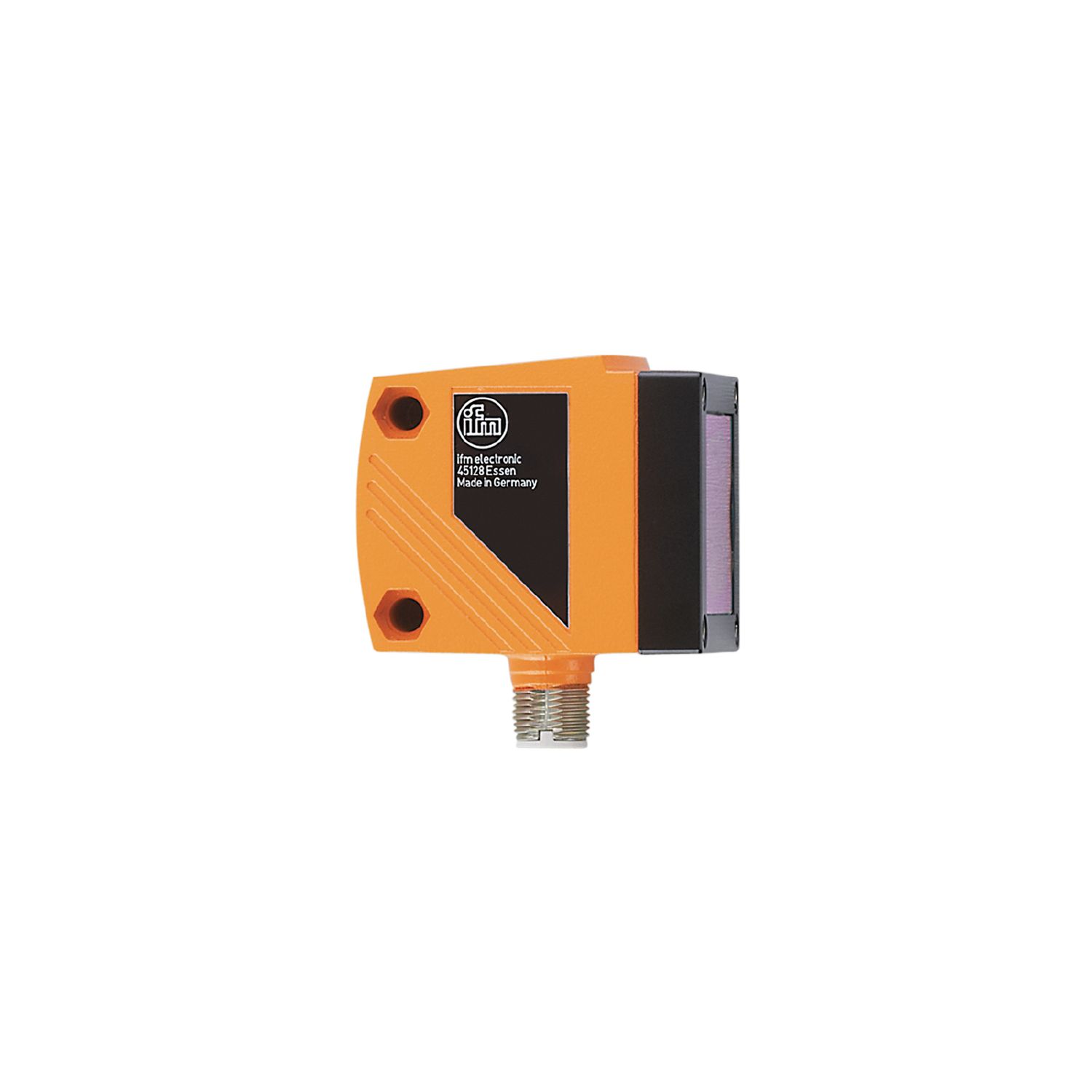

光电液位传感器

Name: O1D300
Brand: ifm
SKU: O1D300
Price: 4406.00 CNY

O1D300

O1DLF3KG/IO-LINK

光电液位传感器

O1D300

O1DLF3KG/IO-LINK

可靠的光学距离测量，量程最高可达 9.8 m
可调整的测量范围和窗口功能
2 个开关输出；可将其中一个编程为模拟输出
组件种类众多，可快速安装和准确微调
极高的性价比

PDF 格式技术资料

产品特征

激光防护等级	2
外壳	矩形的

电气数据

工作电压 [V]	18...30 DC; (符合cULus - Class 2标准)
电流损耗 [mA]	< 150
防护等级	III
反相保护	有
使用寿命 [h]	50000
测量原理	光电

总的输入/输出

输入和输出总数	数字输出数量: 2; 模拟输出数量: 1

输出

输出数量	2
电气设计	PNP
数字输出数量	2
输出功能	常开/常闭; (可选)
每个输出最大电流负载 [mA]	200
模拟输出数量	1
模拟电流输出 [mA]	4...20; (IEC 61131-2)
负载最大值 [Ω]	250
模拟电压输出 [V]	0...10; (IEC 61131-2)
负载电阻最小值 [Ω]	5000
短路保护	有
短路保护类型	脉冲
过载保护	有

监控范围

光斑宽度最大值 [mm]	15
光斑高度最大值 [mm]	15
光点尺寸参考	10 m
背景消隐 [m]	10...100

测量/设定范围

测量范围 [m]	0.2...10; (白纸 200 x 200 mm 90 %反射)
测量频率 [Hz]	1...33

接口

通信接口

IO-Link

传递类型

COM2 (38,4 kBaud)

IO-Link revision

1.1

SDCI标准

IEC 61131-9

外形

Smart Sensor: Sensor Identification; Binary Data Channel; Process Value; Sensor Diagnosis

SIO模式

有

必需的mater port type

模拟过程数据

二位输出过程数据

处理周期最小值 [ms]

支持的DeviceID

运行方式	DeviceID
默认	813

工作条件

环境温度 [°C]	-10...60
外壳防护等级	IP 67

认证/测试

EMC电磁兼容

EN 60947-5-2

激光防护等级

激光保护注意事项

注意:	激光
功率:	<= 4,0 mW
波长:	650 nm
脉冲:	1,3 ns
请不要直视光束。
请避免和激光接触。
激光等级:	2
	EN / IEC60825-1:2007
	EN / IEC60825-1:2014
	符合21 CFR 1040，除了根据激光通知编号的偏差 50, 2007年六月.

MTTF [年]

107

机械技术数据

重量 [g]	325.5
外壳	矩形的

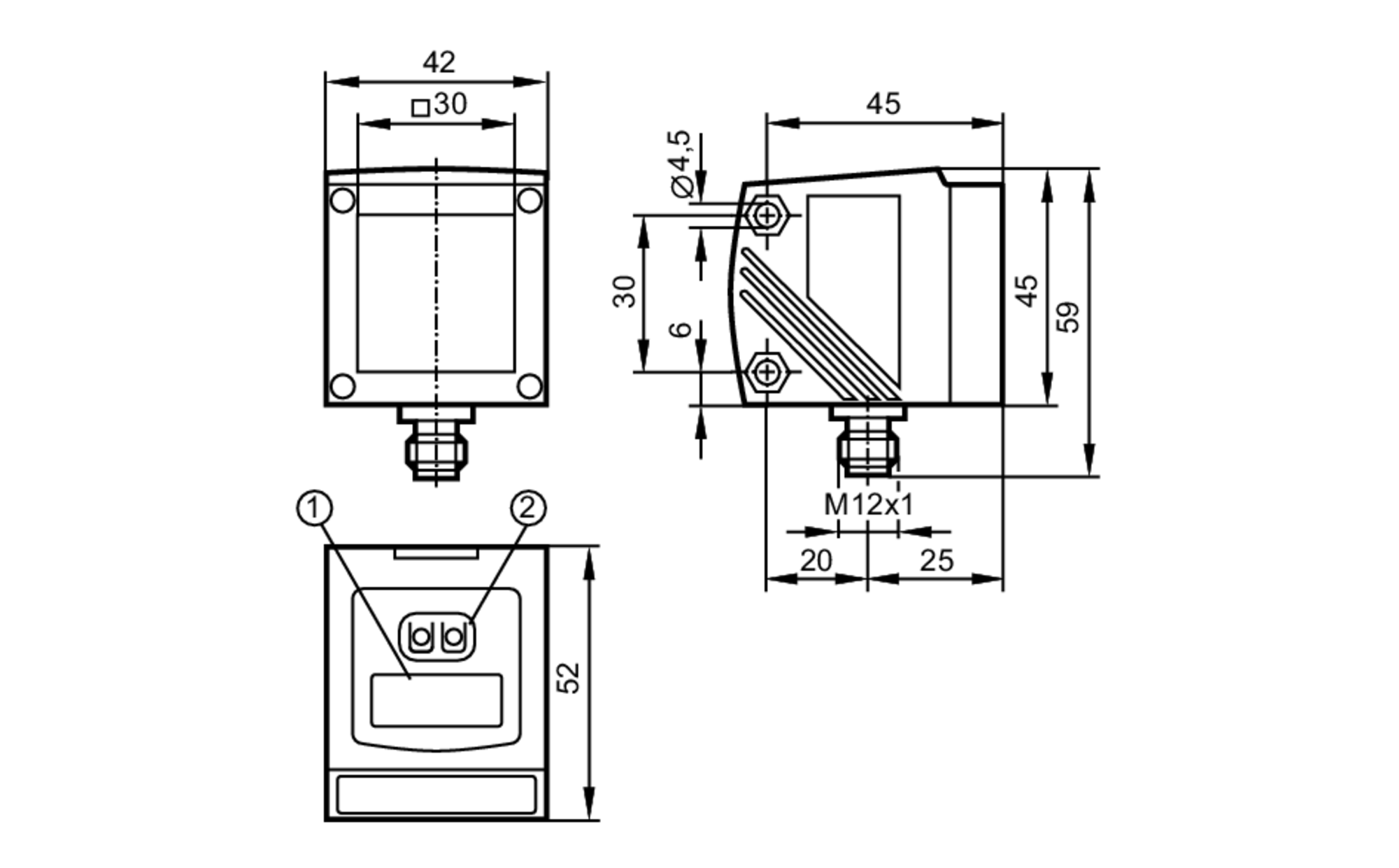

尺寸 [mm]	59 x 42 x 52
原材料	外壳: 模压铸锌; 前面透镜: 玻璃; LED窗口: PC
透镜校准	侧面的镜组

显示器/操作件

显示

开关状态	2 x LED, 黄色
操作	LED, 绿色
距离, 编程	字母数字显示, 4位数字

附件

附件(可选)

保护盖, E21133

注释

按照cULus工作电压"电源级2"

包装单位

1 件

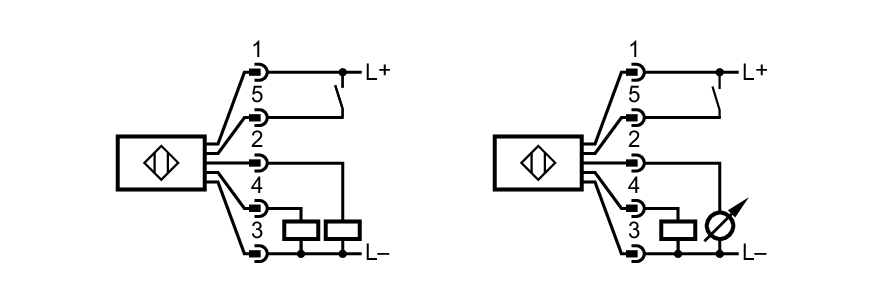

电气连接

接口	接插件: 1 x M12; 译码: A

其他数据

参数	设定范围	出厂设定
Uni	cm, m, inch	cm
OU1	Hno, Hnc, Fno, Fnc	Hno
SP1 [cm]	20.0...999.5	100.0
rP1 [cm]	20.0...999.5	80.0
OU2	Hno, Hnc, Fno, Fnc, I, U	I
SP2 [cm]	20.0...999.5	200.0
rP2 [cm]	20.0...999.5	180.0
ASP [cm]	20.0...999.5	0
AEP [cm]	20.0...999.5	979.5
dr1 [s]	0...0.1...5	0
dr2 [s]	0...0.1...5	0
FOU1	ON ; OFF	OFF
FOU2	ON ; OFF	OFF
dFO [s]	0...0.1...5	0
EMP [cm]	20.0...999.5	20.0
cMEd [cm]	20.0...999.5	-
dIS	ON ; OFF	ON
mEAn [s]	OFF ; 1...60	OFF
rATE [Hz]	1...33	15

重复精度/精确度

	测量值的重复精度		精确度
	白色(90 %反射)	灰色(18 %反射)	白色(90 %反射)	灰色(18 %反射)
20.0...100.0 cm	± 0.45 cm	± 0.6 cm	± 1.5 cm	± 1.6 cm
100.0...200.0 cm	± 0.5 cm	± 0.8 cm	± 1.5 cm	± 1.8 cm
200.0...400.0 cm	± 1.6 cm	± 1.9 cm	± 2.5 cm	± 3.0 cm
400.0...600.0 cm	± 2.4 cm	± 3.3 cm	± 3.5 cm	± 4.5 cm
600.0...1000.0 cm	± 5.0 cm		± 6.5 cm

测量频率	15Hz
物体的外部光线	< 40 klx

重复精度/精确度

	测量值的重复精度		精确度
	白色(90 %反射)	灰色(18 %反射)	白色(90 %反射)	灰色(18 %反射)
20.0...200.0 cm	± 1.4 cm	± 1.4 cm	± 2.4 cm	± 2.4 cm
200.0...400.0 cm	± 2.5 cm	± 3.0 cm	± 3.5 cm	± 4.0 cm
400.0...600.0 cm	± 3.1 cm	± 4.5 cm	± 4.1 cm	± 5.5 cm
600.0...1000.0 cm	± 6.0 cm		± 7.0 cm

测量频率	15Hz
物体的外部光线	40...100 klx

重复精度/精确度

	测量值的重复精度		精确度
	白色(90 %反射)	灰色(18 %反射)	白色(90 %反射)	灰色(18 %反射)
20.0...100.0 cm	± 0.4 cm	± 0.45 cm	± 1.4 cm	± 1.5 cm
100.0...200.0 cm	± 0.45 cm	± 0.6 cm	± 1.5 cm	± 1.6 cm
200.0...400.0 cm	± 1.35 cm	± 1.4 cm	± 2.3 cm	± 2.4 cm
400.0...600.0 cm	± 1.9 cm	± 2.1 cm	± 2.9 cm	± 3.1 cm
600.0...1000.0 cm	± 3.7 cm		± 4.7 cm

测量频率	1 Hz
物体的外部光线	< 40 klx

重复精度/精确度

	测量值的重复精度		精确度
	白色(90 %反射)	灰色(18 %反射)	白色(90 %反射)	灰色(18 %反射)
20.0...200.0 cm	± 1.0 cm	± 1.0 cm	± 2.0 cm	± 2.0 cm
200.0...400.0 cm	± 1.8 cm	± 1.9 cm	± 2.8 cm	± 2.9 cm
400.0...600.0 cm	± 2.3 cm	± 2.7 cm	± 3.3 cm	± 3.7 cm
600.0...1000.0 cm	± 3.8 cm		± 4.8 cm

测量频率	1 Hz
物体的外部光线	40...100 klx
黑色物体的检测距离(6 %反射)	<= 4000 mm
数值用于
恒定的环境条件	23 °C / 960 hPa
最小的启动时间(分钟)	10

易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — O1D300-05 — 13.04.2023 —
