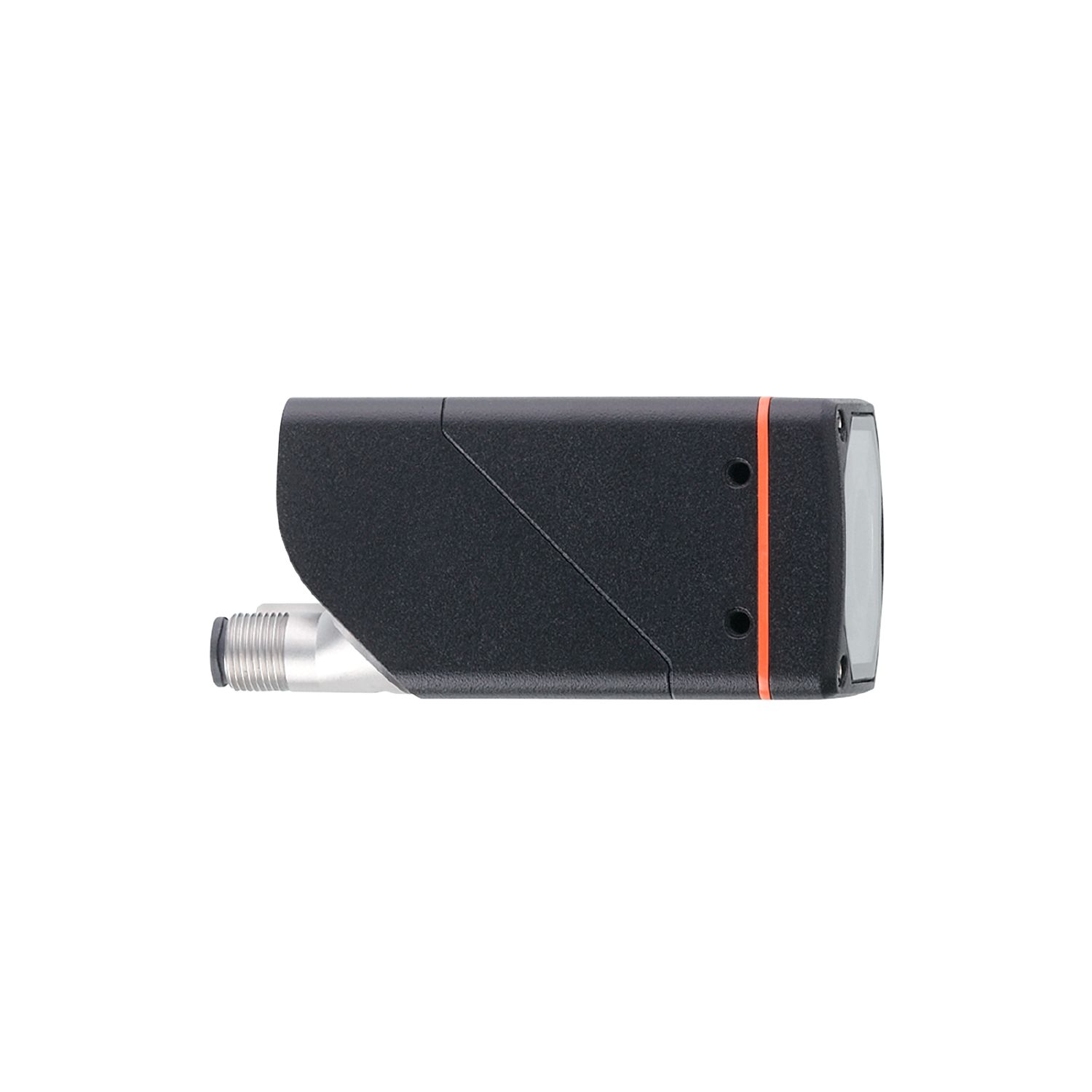

物体识别传感器

O2D522

O2DIRDKG/E1/E2/EF/GM/TB/W/30

物体识别传感器

O2D522

O2DIRDKG/E1/E2/EF/GM/TB/W/30

  • 可组合轮廓和表面2D检验,从而保证质量
  • 强大的算法甚至能从容应对严苛的要求
  • 用户友好的软件可简化检查任务的设置
  • 在不断变化的光照条件下可靠运行
  • 专注细节
  • ce
  • ukca
  • ethn_ip
产品特征
光线种类 红外线
图像分辨率 [px] 1280 x 960
阅读率最大值 [Hz] 40
电气数据
工作电压 [V] 18...30 DC
电流损耗 [mA] < 400; (24V DC; 带开关输出: < 900 mA)
防护等级 III
反相保护
光线种类 红外线
波长 [nm] 850
图像传感器 CMOS图像传感器黑/白
总的输入/输出
输入和输出总数 数字输入数: 3; 数字输出数量: 5
输入
触发器 外部的; 24 V PNP/NPN (IEC 61131-2 Typ 3); TCP/IP; EtherNet/IP; 内部的
数字输入数 3
数字输入输入电路 24 V PNP/NPN; (第3类(符合IEC 61131-2标准))
输出
电气设计 PNP/NPN; (可设定参数)
数字输出数量 5; (可配置)
开关量输出DC电压降最大值 [V] 1
每个输出最大电流负载 [mA] 100
短路保护
短路保护类型 脉冲
过载保护
监控范围
像场大小 [mm]
工作距离 像场
35 25 x 19
300 184 x 138
500 304 x 228
1000 604 x 453
1500 904 x 678
2000 1204 x 903
2500 1504 x 1128
工作距离 [mm] > 35
图像分辨率 [px] 1280 x 960
镜头类型 广角
阅读率最大值 [Hz] 40
软件/编程
参数设定 通过PC具ifm Vision Assistant
接口
通信接口 Ethernet
以太网
以太网接口数 1
传输标准 10Base-T; 100Base-TX
传输率 10 MBit/s; 100 MBit/s
协议 TCP/IP; EtherNet/IP
出厂设置
IP地址: 192.168.0.69
子网络面具: 255.255.255.0 (Class C)
gateway IP addresse: 192.168.0.201
MAC address: 参见型号标示
用途型号 参数设定; 数据传递
工作条件
环境温度 [°C] -10...50
存储温度 [°C] -40...70
允许最大的相对空气湿度 [%] 90; (非凝结)
海拔高度最大值 [m] 4000
外壳防护等级 IP 65
污染度 2
认证/测试
EMC电磁兼容
EN IEC 61000-6-4 干扰辐射 工业环境
EN IEC 61000-6-2 抗扰度 工业环境
抗冲击
EN 60068-2-27 50 g 11 ms / 不重复
EN 60068-2-27 40 g 6 ms / 重复的
抗震
EN 60068-2-6 2 g (10 ... 150 Hz)
光生物安全 豁免组; (EN 62471)
电气安全
EN IEC 61010-2-201 仅通过PELV电路供电
机械技术数据
重量 [g] 619.4
安装方式 螺钉安装; (钻孔 M4 x 7mm)
尺寸 [mm] 45 x 45 x 86
原材料 外壳: 模压铸锌 粉末镀层; 前面透镜: Gorillaglas; LED窗口: PC; 按钮: POM
密封材料 FKM
拧紧扭矩 [Nm] 2.1
显示器/操作件
显示
功能 2 x LED, 绿色
功能 2 x LED, 黄色
多功能按钮 2 x LED, 绿色/黄色
元件
1 多功能按钮
附件
附件(可选)
安装附件
保护垫
注释
包装单位 1 件
电气连接 - 以太网
接插件: 1 x M12; 译码: D; 成型体: 特种钢; 密封圈: FKM
电气连接 - 电源
接插件: 1 x M12; 译码: A; 成型体: 特种钢
