外部照明
O2D931

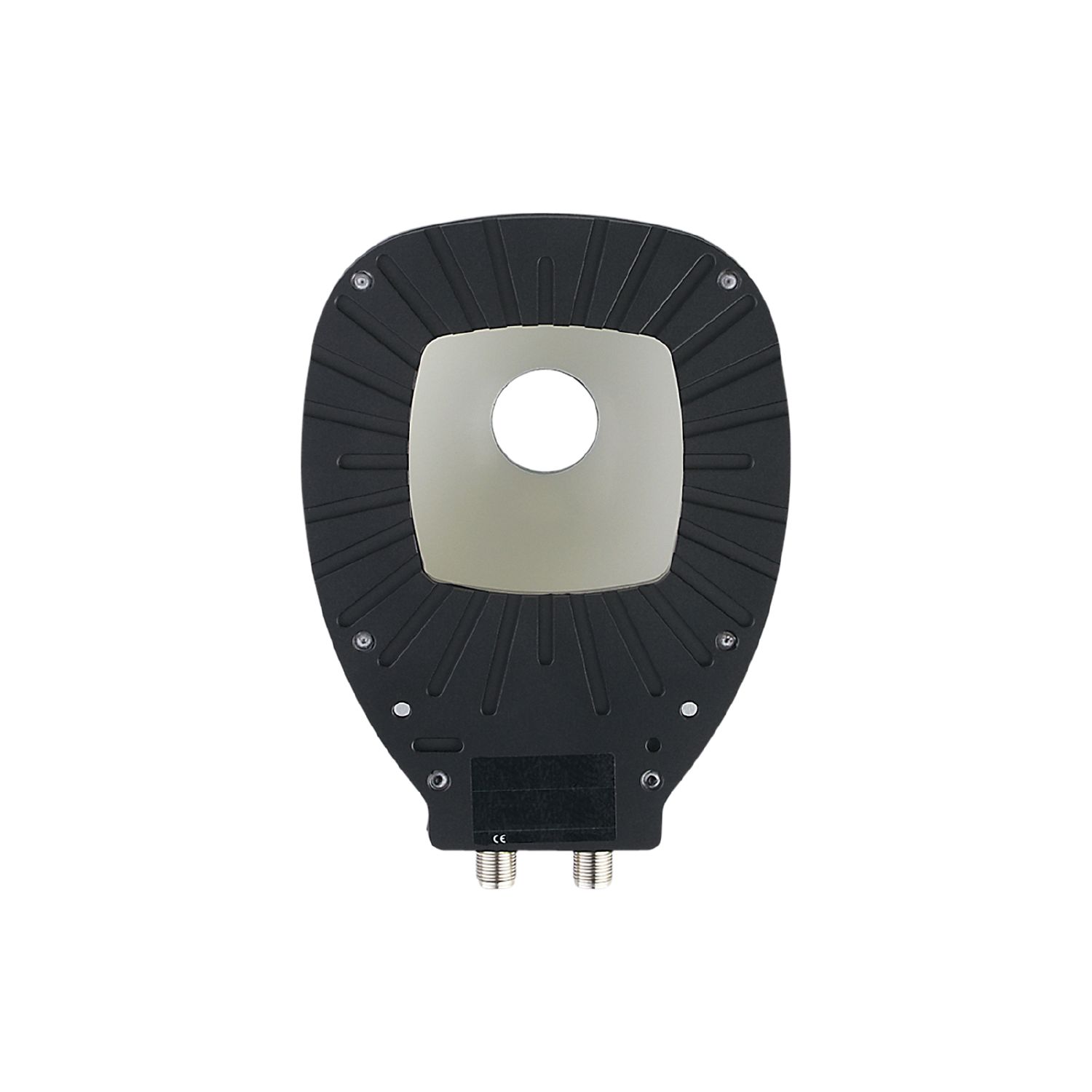

Dome Light 80 CY RD/ US
外部照明
O2D931
Dome Light 80 CY RD/ US
- 4种不同颜色的单色光
- 可选两色组合： 白色/红外或青色/红色
- 4个照明段可分别控制
- 恒亮或脉冲式工作（4倍光照强度）
- 无需外部控制装置
{{ifmVariantName}}
| 产品特征 | |||||||
|---|---|---|---|---|---|---|---|
| 光线种类 | 红光; 青色光 | ||||||
| 尺寸 [mm] | 193 x 136 x 75 | ||||||
| 应用 | |||||||
| 照明区域 [mm] | 80 x 80 | ||||||
| 型号 | 半球形 | ||||||
| 运行方式 | 正常光强度（可持续工作）; 高光强度（脉冲) | ||||||
| 电气数据 | |||||||
| 工作电压 [V] | 24 DC | ||||||
| 电流损耗 [mA] | 运行模式 "持续运行": 375; 工作模式 "高光强度": 2130 | ||||||
| 防护等级 | III; (PELV) | ||||||
| 光线种类 | 红光; 青色光 | ||||||
| 总的输入/输出 | |||||||
| 输入和输出总数 | 数字输入数: 1 | ||||||
| 输入 | |||||||
| 触发器 | 24 V PNP/NPN; 外部的 | ||||||
| 数字输入数 | 1 | ||||||
| 工作条件 | |||||||
| 环境温度 [°C] | -10...40 | ||||||
| 存储温度 [°C] | -20...60 | ||||||
| 外壳防护等级 | IP 65 | ||||||
| 认证/测试 | |||||||
| 光生物安全 | 风险组1; (DIN EN 62471) | ||||||
| 机械技术数据 | |||||||
| 重量 [g] | 493.5 | ||||||
| 尺寸 [mm] | 193 x 136 x 75 | ||||||
| 原材料 | 外壳: 铝 黑色铝阳极氧化处理; 保护板: ABS | ||||||
| 拧紧扭矩 [Nm] | 0.5...1.5 | ||||||
| 显示器/操作件 | |||||||
| 显示 |
|
||||||
| 注释 | |||||||
| 包装单位 | 1 件 | ||||||
| 电气连接 - 参数设定 | |||||||
| 接插件: M12 | |||||||
| 电气连接 - 电源 | |||||||
| 接插件: M12 | |||||||
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — O2D931-00 —
|
|||||||
O2D931 –
Dome Light 80 CY RD/ US
- 1
- LED段
- 2
- 按钮 Segment
- 3
- 按钮 Colour
- 4
- LED 操作状态
电气连接 - 参数设定
- 1:
- 工作模式 "高光强度"
- 2:
- 颜色 2
- 3:
- GND
- 4:
- LED段 1
- 5:
- LED段 2
- 6:
- LED段 3
- 7:
- LED段 4
- 8:
- 禁用按钮
接插件: M12
电气连接 - 电源
- 1:
- U+
- 2:
- 触发脉冲输入 NPN
- 3:
- GND
- 4:
- 触发脉冲输入 PNP
- 5:
- 调光器
接插件: M12
