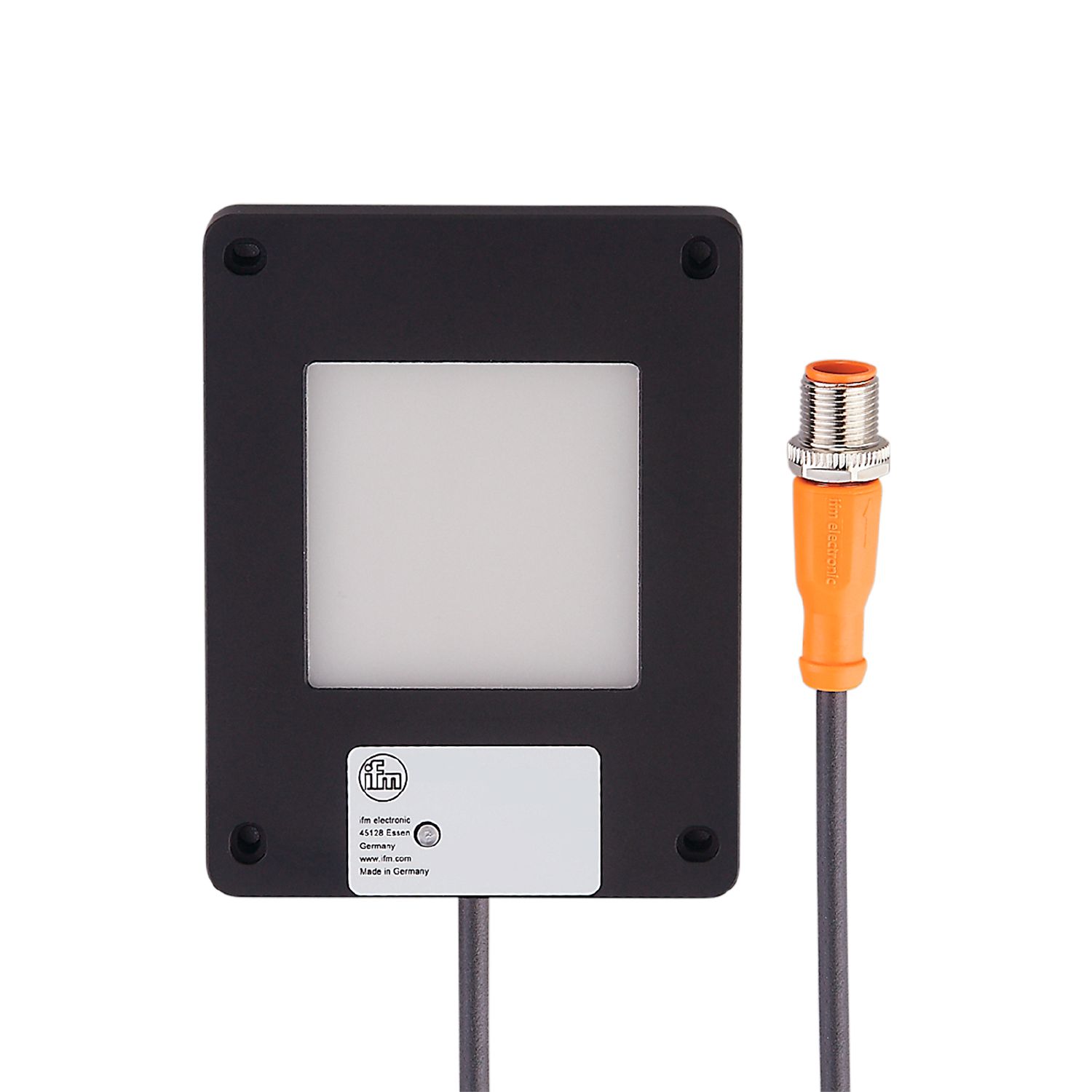

外部照明
O2D942
BACKLIGHT 50X50 RT/0,3M/US
外部照明
O2D942
BACKLIGHT 50X50 RT/0,3M/US
- 功能强大的常亮光源用于核实轮廓和位置
- 脉冲运行可实现更长的使用寿命
- 使用红光或红外光进行均匀照明
- 三种不同照明区域大小的版本
- 采用超扁平外壳，节省空间
产品特征
| 光线种类 | 红光 |
|---|
应用
| 特殊的性能 | 镀金触点 |
|---|---|
| 照明区域 [mm] | 50 x 50 |
| 型号 | 背光 |
| 运行方式 | 持续发光或脉冲工作 |
电气数据
| 工作电压公差 [%] | -10...10 |
|---|---|
| 工作电压 [V] | 24 DC |
| 电流损耗 [mA] | < 205 |
| 防护等级 | III |
| 反相保护 | 有 |
| 光线种类 | 红光 |
| 波长 [nm] | 617 |
输入
| 触发器 | 5...24 V |
|---|
工作条件
| 环境温度 [°C] | -10...50 |
|---|---|
| 外壳防护等级 | IP 54 |
| 过热保护 | 有; (> 50 °C) |
认证/测试
| 光生物安全 | 豁免组; (EN 62471) |
|---|---|
| MTTF [年] | 308 |
机械技术数据
| 重量 [g] | 264.4 | |
|---|---|---|
| 尺寸 [mm] | 105 x 81 x 9.8 | |
| 原材料 | 铝 | |
| 透镜材料 |
|
显示器/操作件
| 显示 |
|
|---|
注释
| 包装单位 | 1 件 |
|---|
电气连接
| 接口 | 电缆: 0.30 m, PUR |
|---|---|
| 接口 | 接插件: 1 x M12; 译码: A; 触头: 镀金的 |
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — O2D942-00 — 14.09.2020 —
O2D942 –
BACKLIGHT 50X50 RT/0,3M/US
电气连接
电缆: 0.30 m, PUR
接插件: 1 x M12; 译码: A; 触头: 镀金的
接口
- 1
- L +
- 3
- L -
- 4
- 触发器
- 芯线颜色 :
- BK =
- 黑色
- BN =
- 棕色
- BU =
- 蓝色
