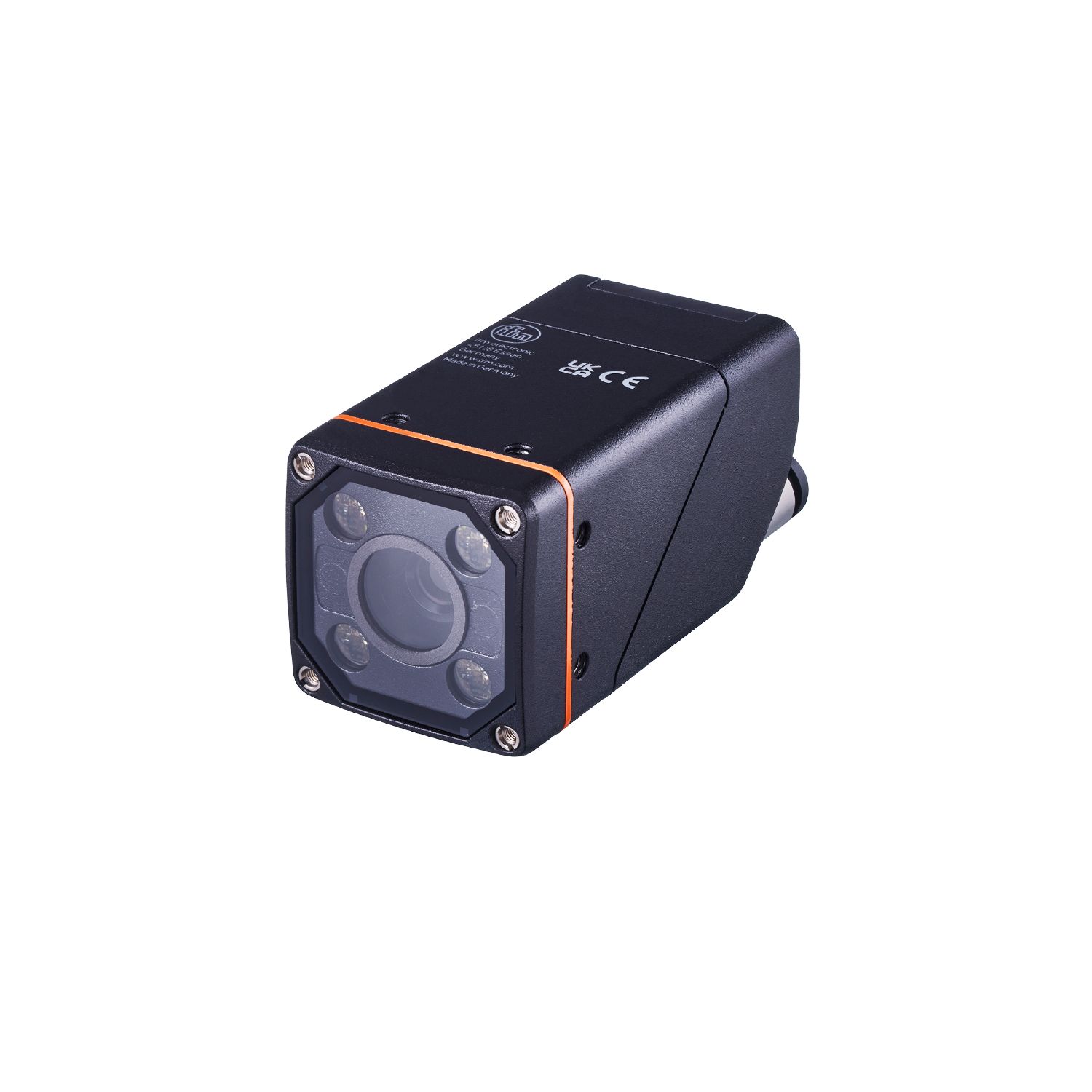

条形码/二维码读取器

Name: O2I410
Brand: ifm
SKU: O2I410
Price: 12825.00 CNY

O2I410

O2IRRDKG/E1/IO/EF/TB/S

条形码/二维码读取器

O2I410

O2IRRDKG/E1/IO/EF/TB/S

带标准镜头的一维码/二维码读取器
内部红光照明
同时检测多个编码和多行文本

IO-Link过程接口

产品特征

光线种类	红光
图像分辨率 [px]	1280 x 960
阅读率最大值 [Hz]	40

应用

特殊的性能	偏振滤光镜

电气数据

工作电压 [V]	18...30 DC
电流损耗 [mA]	< 400; (18 V 典型的)
电流消耗最大值 [mA]	800; (18 V 带开关输出活动存储卡)
防护等级	III
反相保护	有
光线种类	红光
波长 [nm]	617
图像传感器	CMOS图像传感器黑/白

总的输入/输出

输入和输出总数	数字输入数: 1; 数字输出数量: 2

输入

触发器	外部的; 24 V PNP/NPN (IEC 61131-2 Typ 3); 内部的
数字输入数	1

输出

输出数量	2
电气设计	PNP/NPN; (可设定参数)
数字输出数量	2; (可配置)
输出功能	可配置
开关量输出DC电压降最大值 [V]	2
每个输出最大电流负载 [mA]	100
短路保护	有
短路保护类型	脉冲
过载保护	有

监控范围

像场大小 [mm]

工作距离	像场
85	28 x 21
300	92 x 69
500	152 x 114
1000	302 x 227

工作距离 [mm]

> 85

图像分辨率 [px]

1280 x 960

镜头类型

标准

可读代码

Interleaved 2-of-5; Industrial 2-of-5; Code 39; Code 93; Code 128; Pharmacode; Codabar; EAN8; EAN8 Add-On 2; EAN8 Add-On 5; EAN13; EAN13 Add-On 2; EAN13 Add-On 5; UPC-A; UPC-A Add-On 2; UPC-A Add-On 5; UPC-E; UPC-E Add-On 2; UPC-E Add-On 5; GS1 DataBar Omnidirectional; GS1 DataBar Truncated; GS1 DataBar Stacked; GS1 DataBar Stacked Omnidirectional; GS1 DataBar Limited; GS1 DataBar Expanded; GS1 DataBar Expanded Stacked; GS1 - 128; MSI Barcode; ECC200; PDF-417; QR; Micro-QR; Aztec Code; GS1 ECC200; GS1 QR Code; GS1 Aztec Code

编码质量基于

		ISO / IEC 15415
		ISO / IEC 15416
		AIM DPM
		ISO/IEC TR 29158
		SEMI T10

易读字体

Industrial; Document; OCR-A; OCR-B; Pharma; Semi; Universal; Dot Print

偏振滤光镜

有

全方向的阅读

有

图像平面倾角最大值 [°]

阅读率最大值 [Hz]

软件/编程

参数设定	teach按钮; 通过PC具ifm Vision Assistant

接口

通信接口

IO-Link

传递类型

COM3 (230,4 kBaud)

IO-Link revision

1.1

必需的mater port type

支持的DeviceID

运行方式	DeviceID
default	1699

以太网

以太网接口数

传输标准

10Base-T; 100Base-TX

传输率

10 MBit/s; 100 MBit/s

协议

TCP/IP

出厂设置

IP地址: 192.168.0.69

子网络面具: 255.255.255.0 (Class C)

gateway IP addresse: 192.168.0.201

MAC address: 参见型号标示

用途型号

参数设定

工作条件

环境温度 [°C]	-10...50
存储温度 [°C]	-40...70
允许最大的相对空气湿度 [%]	90; (非凝结)
海拔高度最大值 [m]	4000
外壳防护等级	IP 65
污染度	3

认证/测试

EMC电磁兼容

EN IEC 61000-6-4 干扰辐射	工业环境
EN IEC 61000-6-2 抗扰度	工业环境

抗冲击

EN 60068-2-27	50 g 11 ms / 不重复
EN 60068-2-27	40 g 6 ms / 重复的

抗震

EN 60068-2-6

2 g (10 ... 150 Hz)

光生物安全

豁免组; (EN 62471)

电气安全

EN IEC 61010-2-201

仅通过PELV电路供电

机械技术数据

重量 [g]	590.9
安装方式	螺钉安装; (钻孔 M4 x 7 mm)
尺寸 [mm]	45 x 45 x 86
原材料	外壳: 模压铸锌粉末镀层; 前面透镜: PMMA; LED窗口: PC; 按钮: POM
密封材料	FKM
拧紧扭矩 [Nm]	2.1

显示器/操作件

显示

功能	2 x LED, 绿色
功能	2 x LED, 黄色
示教-Funktion	1 x LED, 绿色
示教-Funktion	1 x LED, 黄色

元件

1 x

示教-Taste

附件

附件(可选)

使用软件

安装附件

适配器电缆

保护面板和过滤面板保护面板

注释

包装单位	1 件

易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — O2I410-00 — 23.04.2024 —
