条形码/二维码读取器

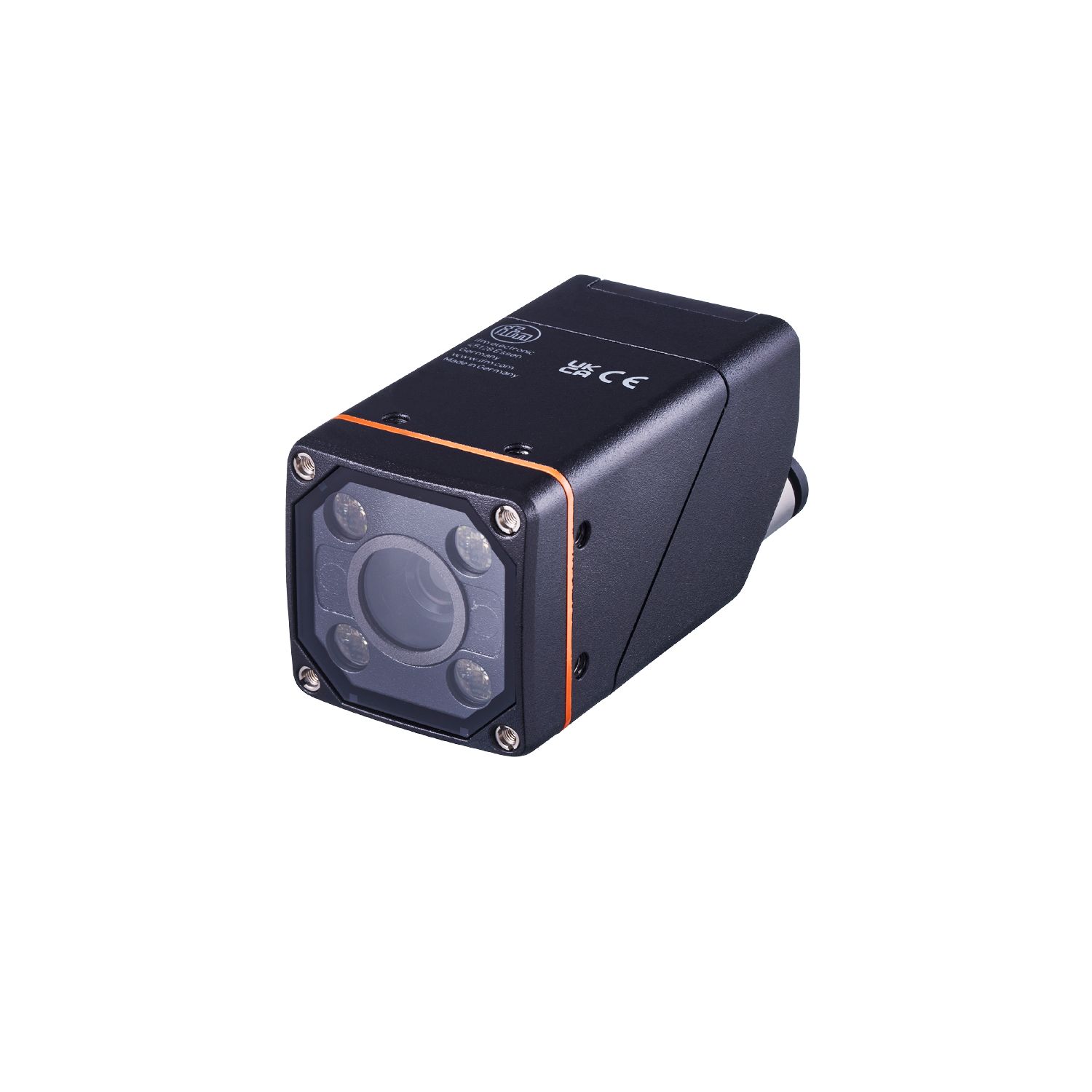

O2I511

O2IIRDKG/E1/E4/EF/VF/TB/S

条形码/二维码读取器

O2I511

O2IIRDKG/E1/E4/EF/VF/TB/S

{{ifmVariantName}}



  • ce
  • profinet
技术参数
产品特征
光线种类 红外线
图像分辨率 [px] 1280 x 960
镜头类型 标准
阅读率最大值 [Hz] 40
通信接口 Ethernet
激光防护等级 1
尺寸 [mm] 45 x 45 x 85
电气数据
工作电压 [V] 18...30 DC
电流损耗 [mA] < 600
电流损耗参考电压 [V] 24
防护等级 III
反相保护
光线种类 红外线
波长 [nm] 850
图像传感器 CMOS图像传感器黑/白
总的输入/输出
输入和输出总数 数字输入数: 1; 数字输出数量: 2
输入
触发器 外部的; 24 V PNP/NPN (IEC 61131-2 Typ 3); TCP/IP; PROFINET; 内部的
数字输入数 1
输出
输出数量 2
数字输出数量 2; (可配置)
输出功能 24 V PNP/NPN
开关量输出DC电压降最大值 [V] 1
每个输出最大电流负载 [mA] 100
短路保护
短路保护类型 脉冲
过载保护
监控范围
像场大小 [mm]
工作距离 像场
85 28 x 21
300 92 x 69
500 152 x 114
1000 302 x 227
工作距离 [mm] > 85
图像分辨率 [px] 1280 x 960
镜头类型 标准
可读代码 Interleaved 2-of-5; Industrial 2-of-5; Code 39; Code 93; Code 128; Pharmacode; Codabar; EAN8; EAN8 Add-On 2; EAN8 Add-On 5; EAN13; EAN13 Add-On 2; EAN13 Add-On 5; UPC-A; UPC-A Add-On 2; UPC-A Add-On 5; UPC-E; UPC-E Add-On 2; UPC-E Add-On 5; GS1 DataBar Omnidirectional; GS1 DataBar Truncated; GS1 DataBar Stacked; GS1 DataBar Stacked Omnidirectional; GS1 DataBar Limited; GS1 DataBar Expanded; GS1 DataBar Expanded Stacked; GS1 - 128; MSI Barcode; ECC200; PDF-417; QR; Micro-QR; Aztec Code; GS1 ECC200; GS1 QR Code; GS1 Aztec Code
编码质量基于
ISO / IEC 15415
ISO / IEC 15416
AIM DPM
ISO/IEC TR 29158
SEMI T10
全方向的阅读
图像平面倾角最大值 [°] 45
阅读率最大值 [Hz] 40
软件/编程
参数设定 teach按钮; 通过PC具ifm Vision Assistant
接口
通信接口 Ethernet
以太网
以太网接口数 1
传输标准 10Base-T; 100Base-TX
传输率 10 MBit/s; 100 MBit/s
协议 TCP/IP; PROFINET
出厂设置
IP地址: 192.168.0.69
子网络面具: 255.255.255.0 (Class C)
gateway IP addresse: 192.168.0.201
MAC address: 参见型号标示
用途型号 参数设定; 数据传递
工作条件
环境温度 [°C] -10...50
存储温度 [°C] -40...70
外壳防护等级 IP 65
认证/测试
EMC电磁兼容
EN 61000-6-4 干扰辐射 工业环境
EN IEC 61000-6-2 抗扰度 工业环境
抗冲击
EN 60068-2-27 50 g 11 ms / 不重复
EN 60068-2-27 40 g 6 ms / 重复的
抗震
EN 60068-2-6 2 g (10 ... 150 Hz)
激光防护等级 1
激光保护注意事项
注意: 激光
激光等级: 1
EN / IEC60825-1:2007
EN / IEC60825-1:2014
符合21 CFR 1040,除了根据激光通知编号的偏差 50, 2007年六月.
光生物安全 豁免组; (EN 62471)
电气安全
EN 61010-2-201 仅通过PELV电路供电
机械技术数据
重量 [g] 599.6
尺寸 [mm] 45 x 45 x 85
原材料 外壳: 模压铸锌 粉末镀层; 前面透镜: Gorillaglas; LED窗口: PC; 按钮: POM
密封材料 FKM
显示器/操作件
显示
功能 2 x LED, 绿色
功能 2 x LED, 黄色
示教-Funktion 1 x LED, 绿色
示教-Funktion 1 x LED, 黄色
元件
1 x 示教-Taste
附件
附件(可选)
使用软件
安装附件
适配器电缆
保护面板和过滤面板 保护面板
注释
包装单位 1 件
电气连接 - 以太网
接插件: 1 x M12; 成型体: 特种钢; 密封圈: FKM
电气连接 - 电源
接插件: 1 x M12; 成型体: 特种钢
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — O2I511-00 — 11.12.2019 —

Startup package O2I5xx

Startup package for O2I5xx Contents: Firmware, configuration software, PC/SPS example program: C#, Python, Siemens, Codesys, Rockwell, Omron, Mitsubishi Licence files for O2I5xx: iVA OpenSceneGraph source code - iVA Qt source code

V2.15

  • 名称
  • 尺寸
  • SHA-256
  • 类型
  • 说明
  • 名称 Firmware
  • 尺寸 102.9 MB
  • SHA-256
    File hash SHA-256

    ec8289b8cc0c2e5ca9c9f25dbcc4dc7951a2dff4e13e65f642bf09f0b5442496

  • 类型 .zip
  • 说明 Zertifizierte für Profinet nach PNIO Zertifiziert für Ethernet/IP nach ODVA
  • 名称 ifmVisionAssistant 2.2.11
  • 尺寸 109.8 MB
  • SHA-256
    File hash SHA-256

    2ce59d41e0c1e8581c6842b93a67c549194ec8bf21ffd73f42a52a6d807b26bf

  • 类型 .zip
  • 说明 Configuration software ifm VisionAssistant 2.2.11
  • 名称 Device description file EDS/GSDML
  • 尺寸 22.5 kB
  • SHA-256
    File hash SHA-256

    5949c8e486ebc95455db3495e08f2eb48a0024abe1d3c6bfc447a1e8ecfbd177

  • 类型 .zip
  • 说明 Device description files: EDS, GSDLM
  • 名称 Documentation for O2I5xx
  • 尺寸 3.3 MB
  • SHA-256
    File hash SHA-256

    09897c42b18ee06f8b47c1c2f3e0eb44fde1cf050eb71c82760470e3558b5e00

  • 类型 .zip
  • 说明 Documentation for the O2I5xx Multicode Reader
  • 名称 Siemens TCP & PN example
  • 尺寸 21.3 MB
  • SHA-256
    File hash SHA-256

    f203d90f15b54cb92aee80446c6051d5c4bdaf26682a677d42a6cffd94d44fda

  • 类型 .zip
  • 说明 Siemens example program for O2I5xx with TCP/IP and O2I51x with Profinet
  • 名称 Rockwell example program
  • 尺寸 1.5 MB
  • SHA-256
    File hash SHA-256

    c56c9ec0d29dc4aa6e2e150a5d3a5f57e75125b69df65c6b5681c4e369f272f1

  • 类型 .zip
  • 说明 Rockwell example program for AllenBradley CompactLogix PLC
  • 名称 AC14 Codesys 3.5 example programs
  • 尺寸 22.4 MB
  • SHA-256
    File hash SHA-256

    4f545eb710ab18203e46586823f7881612442d5cc92203b3db29f6318cfade65

  • 类型 .zip
  • 说明 Example project for AC14xx: O2I5xx with Ethernet/IP Example project for AC14xx: O2I5xx with TCP/IP
  • 名称 Omron example program
  • 尺寸 7.5 MB
  • SHA-256
    File hash SHA-256

    abb8e0cc23d02b80091dacb6d297892f826caa3bd536b191000f40d5c20db71a

  • 类型 .zip
  • 说明 Omron example program for CJ and NX PLC's
  • 名称 Mitsubishi example program
  • 尺寸 1.7 MB
  • SHA-256
    File hash SHA-256

    f52bc66bed7b29d2116cd853b5184e6462b1adfbc4a7f77538775383e9da7368

  • 类型 .zip
  • 说明 Mitsubishi Q-series example program
  • 名称 C# Console Demo
  • 尺寸 547.5 kB
  • SHA-256
    File hash SHA-256

    0e5543aeedca7ab2530f1d47720e5da8472de1db7b35b8f67eb8ae78940c6dd5

  • 类型 .zip
  • 说明 Console Demo C# for O2I5xx
  • 名称 Python sample code
  • 尺寸 305.4 kB
  • SHA-256
    File hash SHA-256

    334764a0954d7368f86adc2b21da290d32f9ceb7d8b99aeabb991ce2cf7eda1f

  • 类型 .zip
  • 说明 Python sample code for O2I5xx
  • 名称 Licence files O2I5xx
  • 尺寸 482.4 MB
  • SHA-256
    File hash SHA-256

    e0c515d6b451c190a7332a37f39233f90ac19809eedccef713a676a12e2c3b05

  • 类型 .zip
  • 说明 Licence files for O2I5xx: - O2I5xx licence - ifmVisionAssistant Source Code for OpenSceneGraph - ifmVisionAssistant Source Code for Qt
