用于移动车辆和工程机械的模拟摄像机

Name: O2M211
Brand: ifm
SKU: O2M211
Price: 5289.00 CNY

O2M211

O2MXOOKG/A1/GM/170/M

用于移动车辆和工程机械的模拟摄像机

O2M211

O2MXOOKG/A1/GM/170/M

用于移动机器后部监控的模拟视频输出
防风雨的密封外罩
较高的抗冲击和振动能力
温度受控的镜头加热
获 EG 类型 E4 认证

产品特征

图像分辨率 [px]	640 x 480
孔径角 [°]	170 x 117

应用

特殊的性能	屏蔽的电缆
应用	集成镜像功能

电气数据

工作电压 [V]	12...32 DC
电流损耗 [mA]	< 280; (带镜头加热功能)
过压保护	有
图像传感器	¼'' 4:3 VGA CMOS图像传感器彩色
接通峰值电流 [mA]	1000
接通峰值电流持续时间 [ms]	2

输出

视频输出	PAL (25 fps interlace) 720H x 576V (640 x 480), 1 Vtt / 75 Ω

监控范围

像场大小 [mm]

工作距离 [m]	像场 [m]
1	22,86 x 3,26
2	45,72 x 6,53
3	68,58 x 9,79
4	91,44 x 13,05
5	114,30 x 16,32

图像分辨率 [px]

640 x 480

孔径角 [°]

170 x 117

光灵敏度 [LUX]

< 0.05

动态范围 [dB]

> 80

工作条件

环境温度 [°C]	-40...85
存储温度 [°C]	-40...100
外壳防护等级	IP 67; IP 69K

认证/测试

EMC电磁兼容

DIN EN 61000-6-4	工业环境
DIN EN 61000-6-2	工业环境
UN-ECE R10

抗冲击

50 g

抗震

频率范围 24...2000 Hz	(15.3 x 9.81 m/s²)rms
PSD (g²/Hz)	0.04...0.1

喷盐试验

IEC 60068-5-52

机械技术数据

重量 [g]	301.7
尺寸 [mm]	Ø 55 / L = 52
原材料	外壳: PC/ABS; 前置镜头: 聚酰胺增强型玻璃纤维

附件

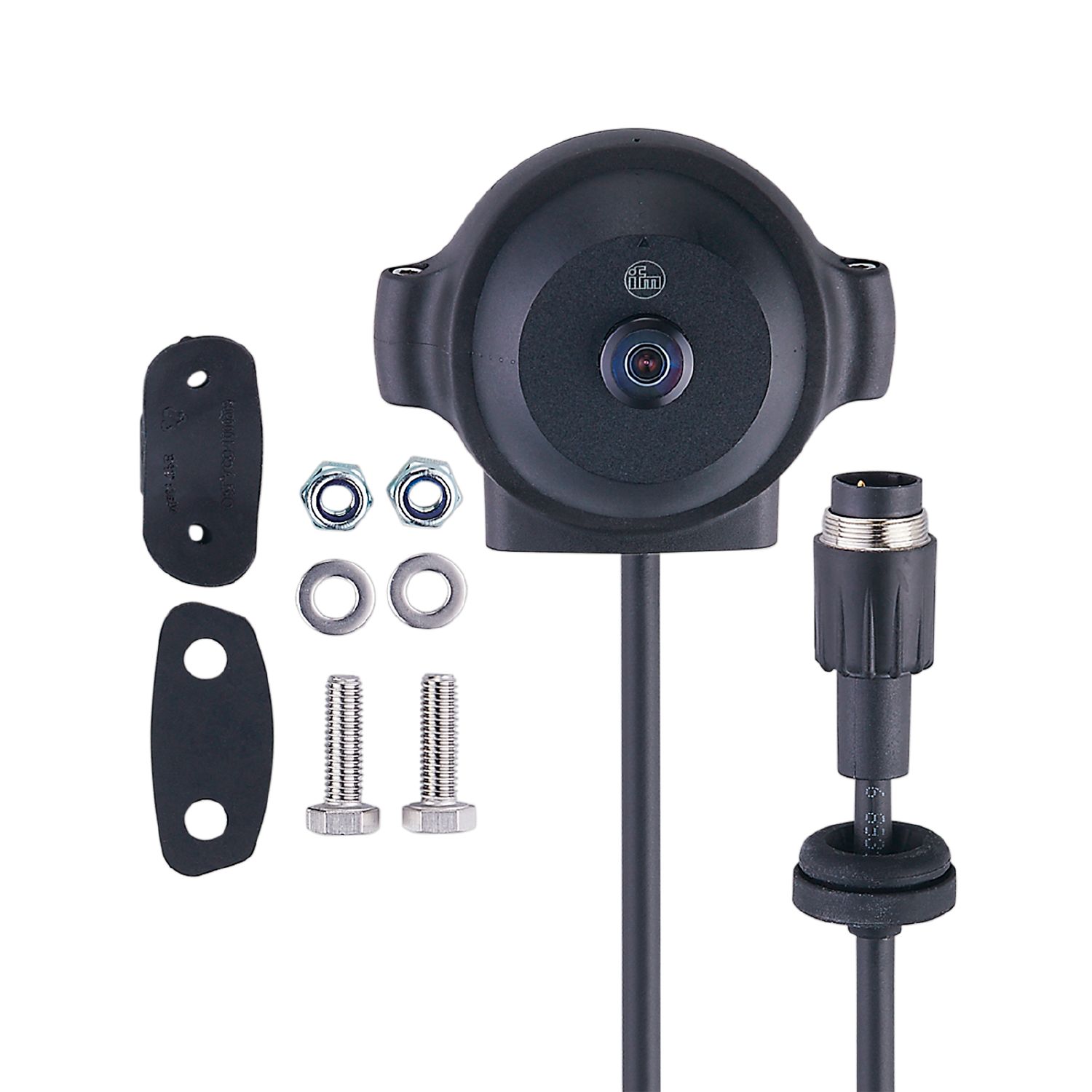

供货范围

安装套:, E2M210

螺栓: 2 x M6 x 20

垫圈

螺母: 2 x M6, 自锁

防滑垫

注释

包装单位	1 件

电气连接

	电缆: 0.5 m
	接插件: 1 x M16; 译码: A; 屏蔽连接电缆: true
