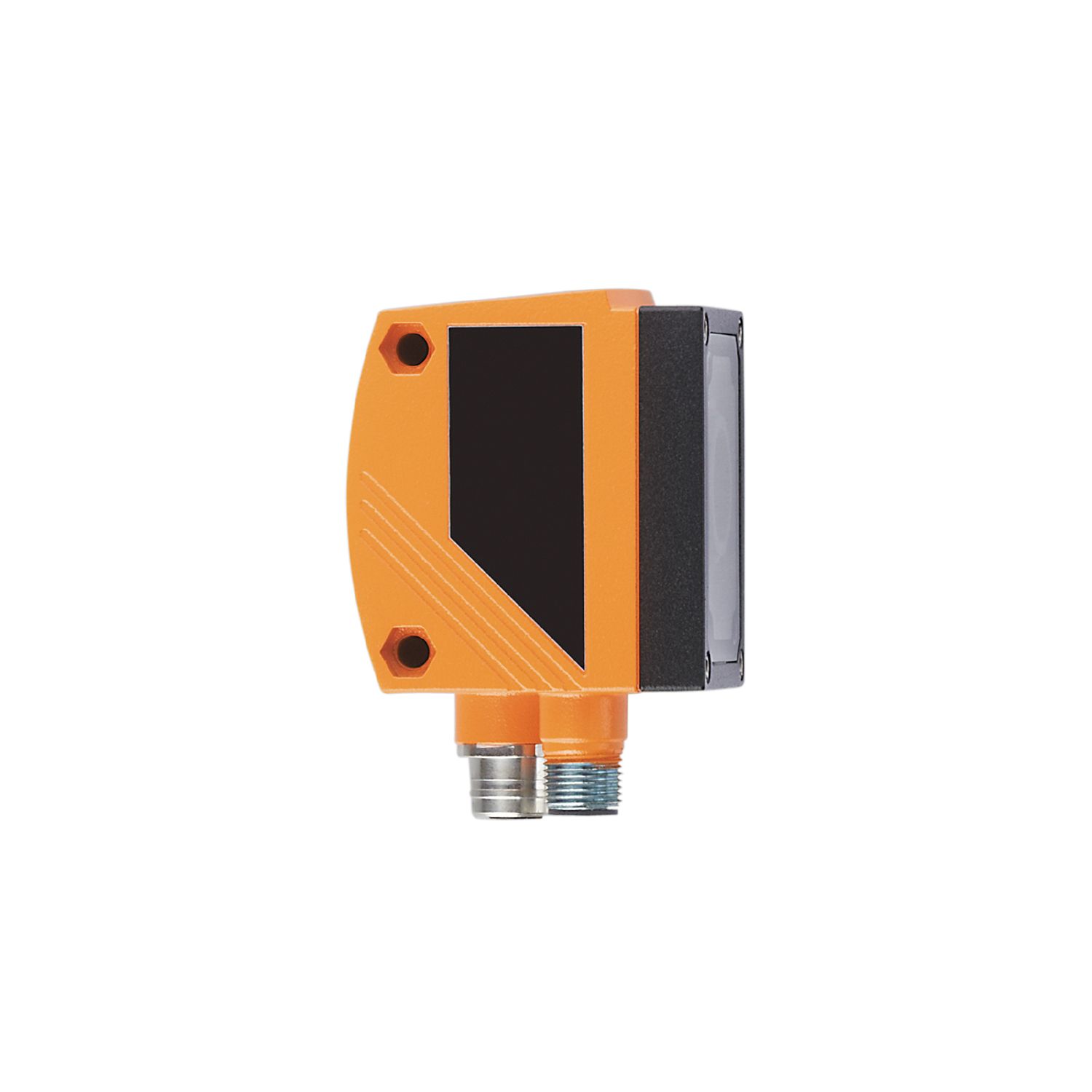

物体监控传感器

O2V105

O2VWRNKG/O/V/GM/E1/E2/T

物体监控传感器

O2V105

O2VWRNKG/O/V/GM/E1/E2/T

  • 用于检查存在、尺寸、位置或完整性
  • 可靠地检测形状偏差或颜色变化
  • 带有集成照明的独立设备
  • 直观友好的操作
  • 高性能以太网接口,供数据传送所用
用于8针插座,核心颜色不规范。 请注意传感器和插座的接线(参见技术参数表)。
  • ce
  • ukca
  • cul
产品特征
光线种类 白光
图像分辨率 [px] 640 x 480
阅读率最大值 [Hz] 20
电气数据
工作电压公差 [%] 10
工作电压 [V] 24 DC
电流损耗 [mA] 300
防护等级 III
反相保护
光线种类 白光
图像传感器 CMOS图像传感器黑/白
总的输入/输出
输入和输出总数 数字输入数: 2; 数字输出数量: 5
输入
触发器 24 V NPN (IEC 61131-2 Typ 1); 内部的
数字输入数 2
数字输入输入电路 24 V PNP; (可配置; IEC 61131-2 Typ 1)
输出
输出数量 5
数字输出数量 5; (可配置)
输出功能 24 V NPN
开关量输出DC电压降最大值 [V] 2
每个输出最大电流负载 [mA] 100
短路保护
过载保护
监控范围
像场大小 [mm]
工作距离 像场 最小的可识别的物体 分辨率
75 15 x 11 0,08 0,02
100 20 x 15 0,12 0,03
200 40 x 30 0,25 0,063
400 80 x 60 0,52 0,13
1000 200 x 150 1,25 0,313
2000 400 x 300 2,53 0,633
图像分辨率 [px] 640 x 480
阅读率最大值 [Hz] 20
软件/编程
参数设定 通过两个按钮和10段数字显示或借助于操作软件通过PC/笔记本电脑
接口
通信接口 Ethernet
以太网
以太网接口数 1
传输标准 10Base-T; 100Base-TX
传输率 10; 100
协议 TCP/IP; EtherNet/IP
出厂设置
IP地址: 192.168.0.59
子网络面具: 255.255.255.0
gateway IP addresse: 192.168.0.201
MAC address: 参见型号标示
工作条件
环境温度 [°C] -10...60
存储温度 [°C] -40...85
外壳防护等级 IP 67
认证/测试
EMC电磁兼容
干扰辐射 EN 61326
抗扰度 EN 61326
抗冲击
EN 60947-5-2, 7.4.1
IEC 60068-2-27
抗震
EN 60947-5-2, 7.4.2
IEC 60028-2-6
机械技术数据
重量 [g] 431
尺寸 [mm] 60 x 42 x 59
原材料 外壳: 模压铸锌 粉末镀层; 前面透镜: 玻璃; LED窗口: PC
显示器/操作件
显示
功能 3 x LED, 绿色
开关状态 4 x LED, 黄色
10段显示屏, 4位数字
附件
附件(可选)
使用软件
安装附件
注释
注释
按照cULus工作电压"电源级2"
包装单位 1 件
电气连接 - Ethernet
接插件: 1 x M12; 译码: D
电气连接 - 系统接口
接插件: 1 x M12; 译码: A
