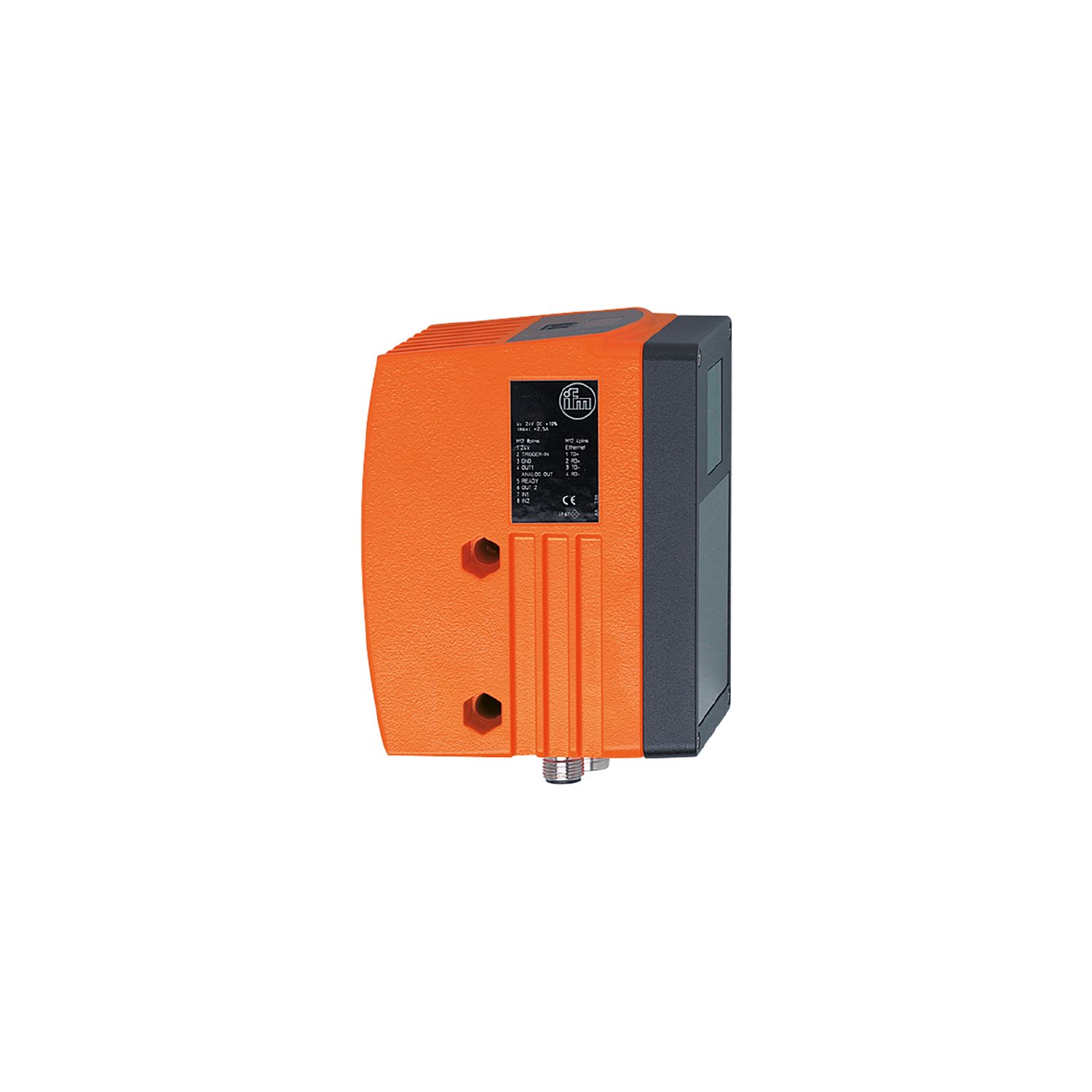

O3D200

PMD 3D SENSOR

3D传感器

O3D200

PMD 3D SENSOR

距离、液位或体积的视觉评估
通过时间间隔测量得来的可靠距离测量
在一个单元中集照明、测量和评估为一体
每个测量 3,072 个距离值，用于应用程序的详细评估
2 个开关输出；可将其中一个编程为模拟输出

用于8针插座，核心颜色不规范。请注意传感器和插座的接线(参见技术参数表)。

产品特征

图像分辨率3D [px]	64 x 48
孔径角3D [°]	40 x 30
阅读率最大值 [Hz]	20

电气数据

工作电压公差 [%]	10
工作电压 [V]	24 DC
电流损耗 [mA]	峰值电流脉冲: 3250; 标准值: 960
消耗功率 [W]	16
防护等级	III
图像传感器	PMD 3D ToF-Chip
内部照明	有; (红外线: 850 nm 隐形辐射 LED 等级1)

总的输入/输出

输入和输出总数	数字输入数: 2; 数字输出数量: 2

输入

触发器	24 V PNP (IEC 61131-2 Typ 1)
数字输入数	2
数字输入输入电路	24 V PNP; (可配置; IEC 61131-2 Typ 1)

输出

输出数量	2
数字输出数量	2; (可配置)
输出功能	24 V PNP
开关量输出DC电压降最大值 [V]	1
每个输出最大电流负载 [mA]	100
模拟电流输出 [mA]	4...20
负载最大值 [Ω]	300
模拟电压输出 [V]	0...10
负载电阻最小值 [Ω]	10000
短路保护	有
短路保护类型	脉冲
过载保护	有

监控范围

图像分辨率3D [px]	64 x 48
孔径角3D [°]	40 x 30
阅读率最大值 [Hz]	20

软件/编程

参数设定	通过两个按钮和10段数字显示或借助于操作软件通过PC/笔记本电脑

接口

通信接口	Ethernet

以太网

以太网接口数

传输标准

10Base-T; 100Base-TX

传输率

10; 100

出厂设置

IP地址: 192.168.0.69

子网络面具: 255.255.255.0

gateway IP addresse: 192.168.0.201

MAC address: 参见型号标示

工作条件

环境温度 [°C]	-10...50
存储温度 [°C]	-40...85
外壳防护等级	IP 67

认证/测试

MTTF [年]	55

机械技术数据

重量 [g]	1179
尺寸 [mm]	123.5 x 75 x 95
原材料	外壳: 模压铸铝; 前面透镜: PMMA; 显示窗口: PC

显示器/操作件

显示

开关状态	4 x LED, 黄色
	4 x LED, 绿色
	10段显示屏, 4位数字

注释

包装单位	1 件

电气连接 - Ethernet

	接插件: 1 x M12; 译码: D

电气连接 - 系统接口

	接插件: 1 x M12; 译码: A

其他数据

像场大小

检测范围/距离	长度	宽度	中间的像素 [mm]	最小目标表面
500	420	290	7 x 7	13 x 13
1000	840	580	13 x 13	26 x 26
1500	1260	870	20 x 20	39 x 39
2000	1680	1160	26 x 26	53 x 53
2500	2100	1450	33 x 33	66 x 66
3000	2520	1740	39 x 39	79 x 79
3500	2940	2030	46 x 46	92 x 92
4000	3360	2320	53 x 53	105 x 105
4500	3780	2610	59 x 59	118 x 118
5000	4200	2900	66 x 66	131 x 131
5500	4620	3190	72 x 72	144 x 144
6000	5040	3480	79 x 79	158 x 158

物体必须至少由2×2个像素检测，以确保高安全性。

易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — O3D200-01 — 11.11.2014 —
