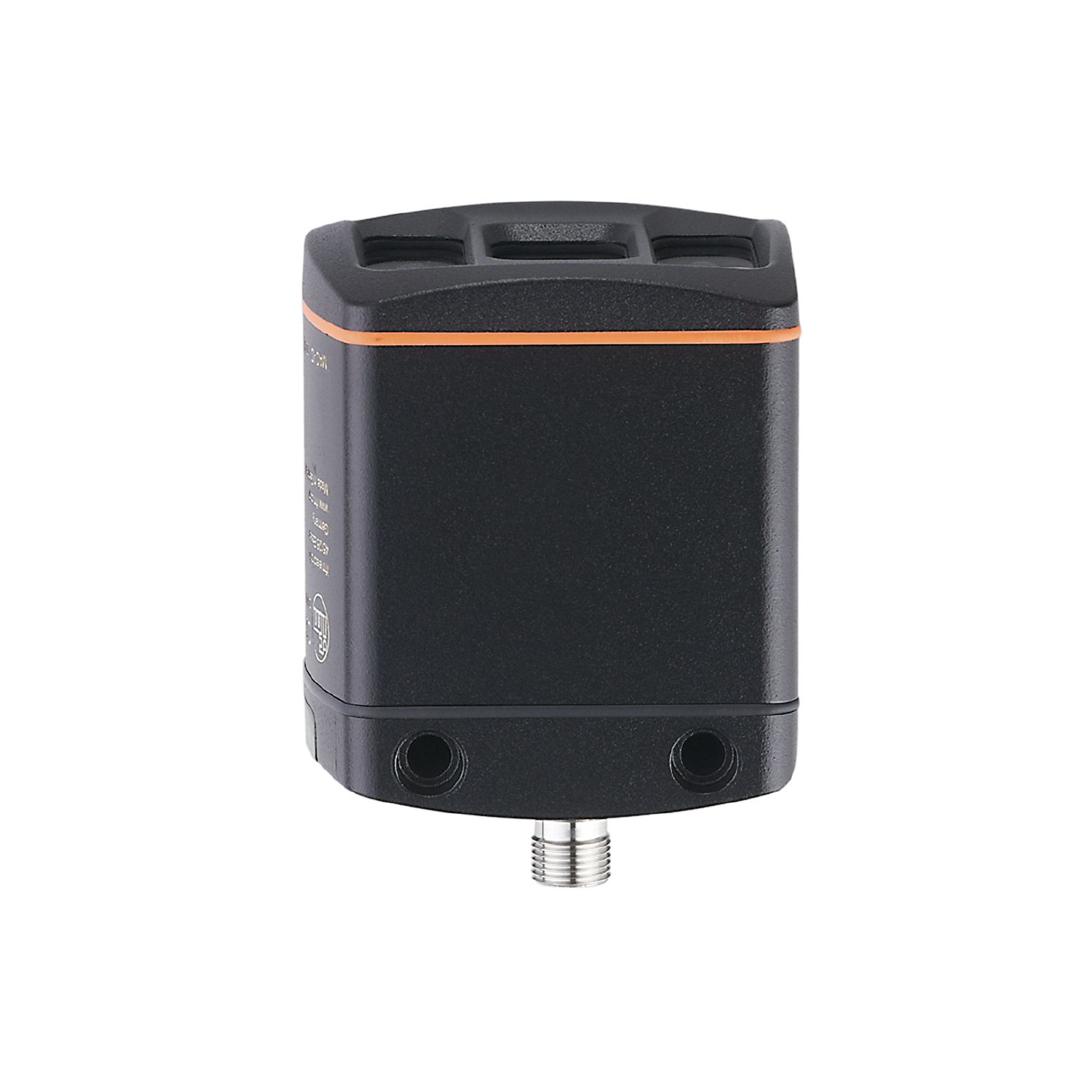

3D成像系统

Name: O3DP21
Brand: ifm
SKU: O3DP21
Price: 37880.00 CNY

O3DP21

O3DIRDKG/CAN/E1/GM/T/40/PDS

3D成像系统

O3DP21

O3DIRDKG/CAN/E1/GM/T/40/PDS

产品特征

图像分辨率3D [px]	352 x 264
孔径角3D [°]	40 x 30

应用

应用	识别托盘

电气数据

工作电压 [V]	20.4...28.8 DC; (EN 61131-2)
电流损耗 [mA]	420
电流消耗最大值 [mA]	1600
消耗功率 [W]	10
防护等级	III
图像传感器	PMD 3D ToF-Chip
内部照明	有; (红外线: 850 nm 隐形辐射 LED)
接通峰值电流 [mA]	2400

监控范围

工作距离 [mm]	1000...2000
图像分辨率3D [px]	352 x 264
孔径角3D [°]	40 x 30

软件/编程

参数设定	通过PC用ifm视觉助手或XML-RPC

接口

通信接口	Ethernet; CAN

CAN

协议

CANopen

出厂设置

波特率: 125 k

节点ID: 32

以太网

以太网接口数

传输标准

10Base-T; 100Base-TX

传输率

10; 100

协议

TCP/IP

出厂设置

IP地址: 192.168.0.69

子网络面具: 255.255.255.0

gateway IP addresse: 192.168.0.201

工作条件

环境温度 [°C]	-10...50
存储温度 [°C]	-40...85
外壳防护等级	IP 65; IP 67
外部光线抵抗力最大值 [klx]	8; (带降低的测量精度和重复性: < 100)

认证/测试

EMC电磁兼容

DIN EN 61000-6-4	干扰辐射 / 工业环境
DIN EN 61000-6-2	抗扰度 / 工业环境

抗冲击

DIN EN 60068-2-27	50 g / (11 ms) 不重复
DIN EN 60068-2-27	40 g / (6 ms) 重复的

抗震

DIN EN 60068-2-6	2 g / (10...150 Hz)
DIN EN 60068-2-64	2.3 g RMS / (10...500 Hz)

光生物安全

豁免组; (DIN EN 62471)

电气安全

DIN EN 61010-2-201

仅通过PELV电路供电

机械技术数据

重量 [g]	768.9
尺寸 [mm]	72 x 67.1 x 82.6
原材料	外壳: 模压铸铝; 前面透镜: Gorilla Glass; 功能显示: PA

显示器/操作件

显示

功能	2 x LED, 绿色以太网操作
开关状态	2 x LED, 黄色 OUT 1 OUT 2

附件

供货范围

弹簧垫圈

注释

包装单位	1 件

电气连接 - Ethernet

	接插件: 1 x M12; 译码: D

其他数据

像场大小

检测范围/距离 [m]	长度 [m]	宽度 [m]
0.50	0.26	0.35
1.00	0.52	0.69
2.00	1.04	1.39
3.00	1.56	2.08
4.00	2.08	2.78
