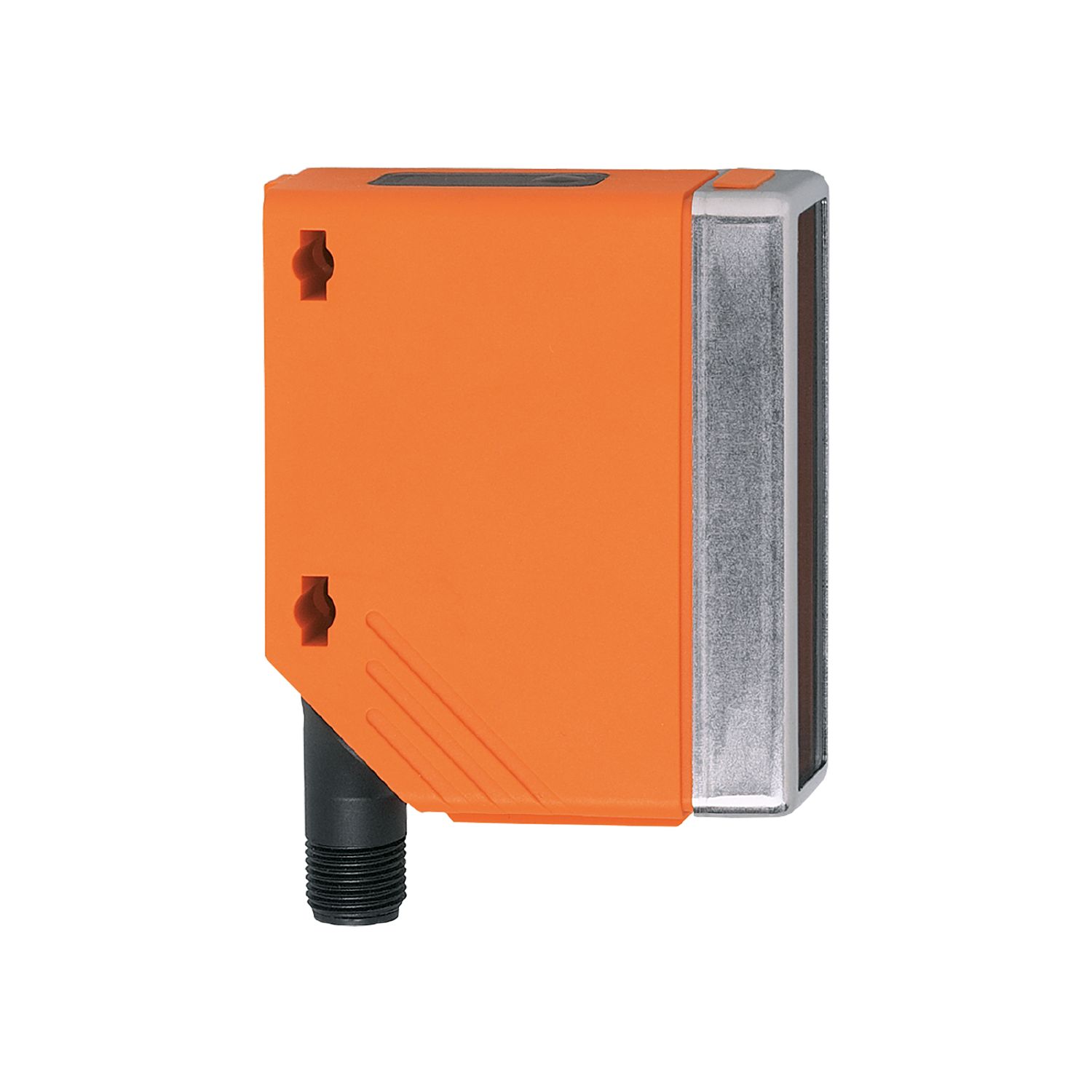

镜面反射光电开关
O4P500
O4P-FPKG/US100
镜面反射光电开关
O4P500
O4P-FPKG/US100
- 极长量程
- 通过指导按钮灵敏度可调
- 可编程亮通/暗通模式
- 坚固的外壳，适用于严苛的工业环境
- 连接器可旋转 270°
产品特征
| 光线种类 | 红光 |
|---|---|
| 外壳 | 矩形的 |
应用
| 特殊的性能 | 偏振滤光镜 |
|---|---|
| 功能原理 | 镜面反射光电开关 |
电气数据
| 工作电压 [V] | 10...36 DC; (符合cULus - Class 2标准) |
|---|---|
| 电流损耗 [mA] | 20 |
| 防护等级 | II |
| 反相保护 | 有 |
| 光线种类 | 红光 |
| 波长 [nm] | 624 |
输出
| 电气设计 | PNP |
|---|---|
| 输出功能 | 亮通和暗通模式; (可选) |
| 开关量输出DC电压降最大值 [V] | 2.5 |
| 开关量输出DC的持续电流负载 [mA] | 200 |
| 开关频率DC [Hz] | 2000 |
| 短路保护 | 有 |
| 短路保护类型 | 脉冲 |
| 过载保护 | 有 |
监控范围
| 棱镜反射镜的检测距离 [m] | 0.3...22; (棱镜反射镜 Ø 80 E20005) |
|---|---|
| 检测距离可设 | 有 |
| 光斑直径最大值 [mm] | 660 |
| 光点尺寸参考 | 在最大的检测距离 |
| 偏振滤光镜 | 有 |
工作条件
| 环境温度 [°C] | -25...60 |
|---|---|
| 外壳防护等级 | IP 67 |
认证/测试
| EMC电磁兼容 |
|
||
|---|---|---|---|
| MTTF [年] | 434 |
机械技术数据
| 重量 [g] | 124.5 | |
|---|---|---|
| 外壳 | 矩形的 | |
| 尺寸 [mm] | 74.4 x 27 x 63.8 | |
| 原材料 | 外壳: PA; 前框: 特种钢; 操作界面: TPE | |
| 透镜材料 |
|
|
| 透镜校准 | 侧面的镜组 |
显示器/操作件
| 显示 |
|
||
|---|---|---|---|
| Teach示教功能 | 有 | ||
| 电子锁 | 有 |
注释
| 包装单位 | 1 件 |
|---|
电气连接
| 接口 | 接插件: 1 x M12; 译码: A |
|---|
图表
|
过量增益图
|
|
|---|
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — O4P500-00 — 13.04.2023 —
O4P500 –
O4P-FPKG/US100
- 1
- 使用固定螺母M5时最大拧紧扭矩为2 Nm。
- 2
- 编程按钮
- 上面透镜的接收装置
- 下面透镜的发射装置
电气连接
接插件: 1 x M12; 译码: A
