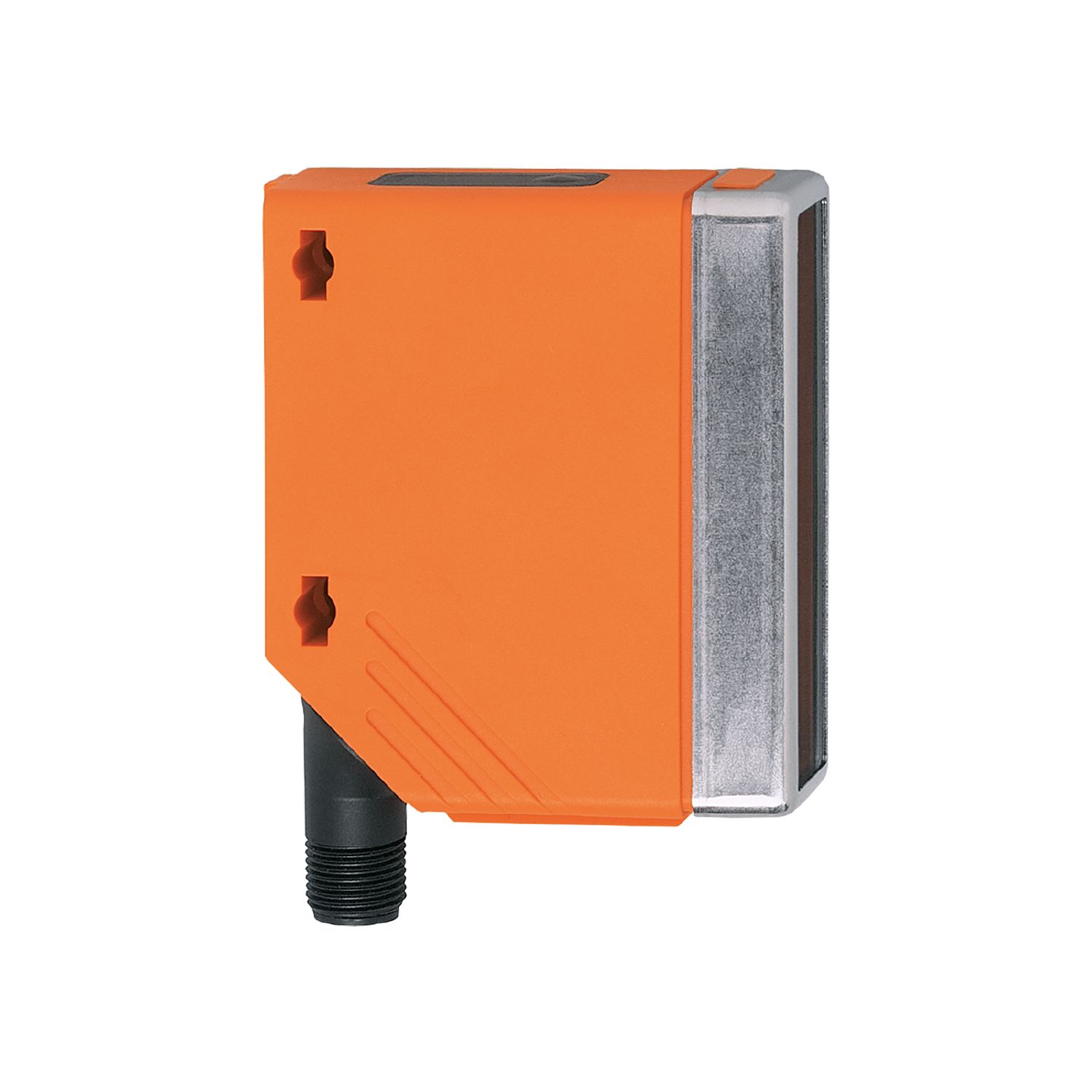

对射式光电开关发射装置
O4S200
O4S-OOKG/US100
对射式光电开关发射装置
O4S200
O4S-OOKG/US100
- 极长量程
- 坚固的外壳，适用于严苛的工业环境
- 清晰明确地指示操作准备度
- 极高的性价比
- 连接器可旋转 270°
产品特征
| 光线种类 | 红光 |
|---|---|
| 外壳 | 矩形的 |
应用
| 功能原理 | 对射式光电开关 |
|---|
电气数据
| 工作电压 [V] | 10...36 DC; (符合cULus - Class 2标准) |
|---|---|
| 电流损耗 [mA] | 20 |
| 防护等级 | II |
| 反相保护 | 有 |
| 光线种类 | 红光 |
| 波长 [nm] | 624 |
输出
| 过载保护 | 有 |
|---|
监控范围
| 发射器/接收器 | 发射装置 |
|---|---|
| 检测距离 [m] | 0...50 |
| 检测距离可设 | 否 |
| 光斑直径最大值 [mm] | 1000 |
| 光点尺寸参考 | 在最大的检测距离 |
工作条件
| 环境温度 [°C] | -25...60 |
|---|---|
| 外壳防护等级 | IP 67 |
认证/测试
| EMC电磁兼容 |
|
||
|---|---|---|---|
| MTTF [年] | 760 |
机械技术数据
| 重量 [g] | 116.5 | |
|---|---|---|
| 外壳 | 矩形的 | |
| 尺寸 [mm] | 74.4 x 27 x 63.8 | |
| 原材料 | 外壳: PA; 前框: 特种钢; LED窗口: PC | |
| 透镜材料 |
|
|
| 透镜校准 | 侧面的镜组 |
显示器/操作件
| 显示 |
|
|---|
注释
| 包装单位 | 1 件 |
|---|
电气连接
| 接口 | 接插件: 1 x M12; 译码: A |
|---|
图表
|
过量增益图
|
|
|---|
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — O4S200-00 — 13.04.2023 —
O4S200 –
O4S-OOKG/US100
- 1
- 使用固定螺母M5时最大拧紧扭矩为2 Nm。
- 2
- 感应面
电气连接
接插件: 1 x M12; 译码: A
