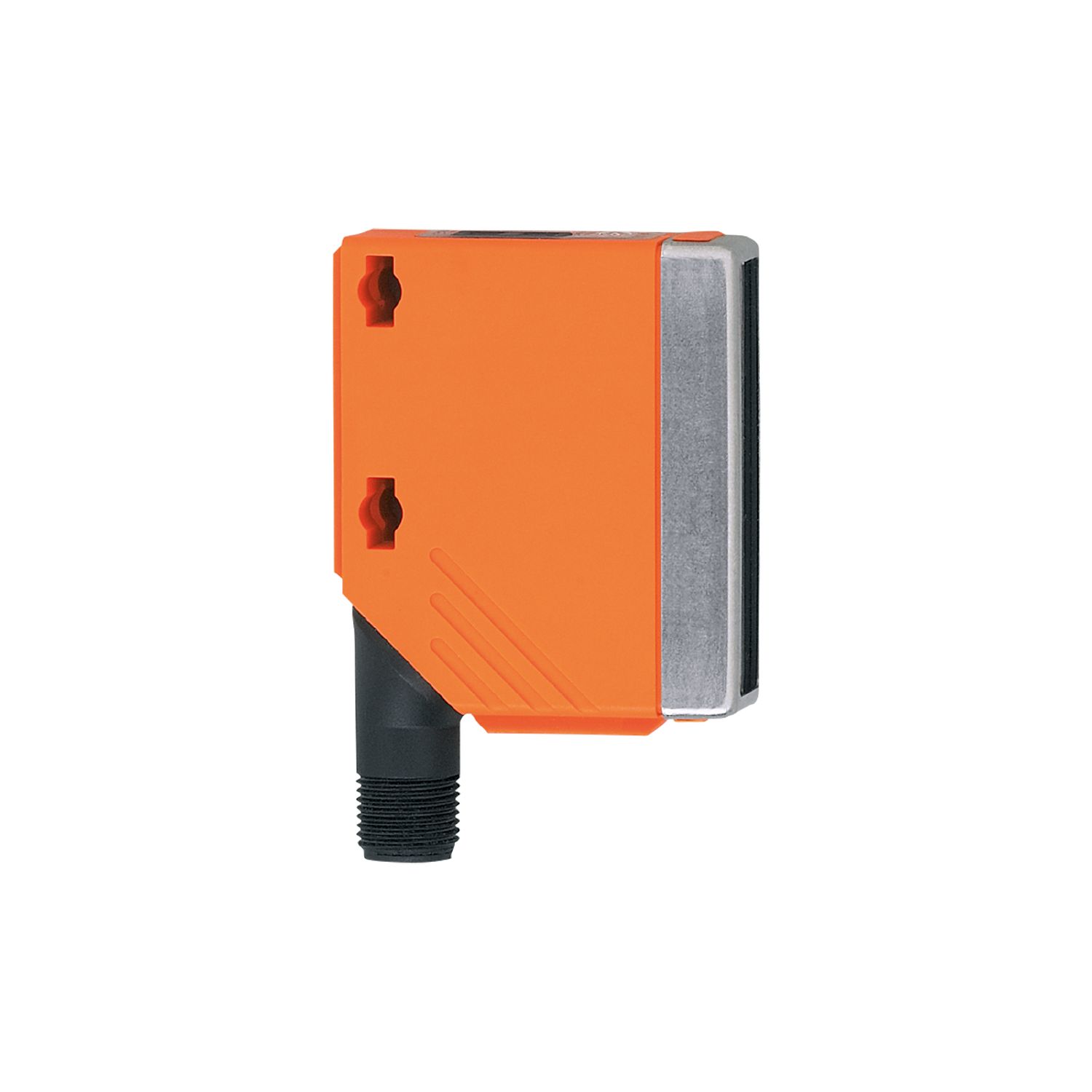

彩色传感器
O5C500
O5C-MAKG/US100
彩色传感器
O5C500
O5C-MAKG/US100
- 基于颜色识别、排序和检查物体
- 通过示教轻松调节设备功能
- 可靠检测色度
- 开关频率高，适用于快速处理。
- 固定部件范围广
产品特征
| 光线种类 | 红光; 绿光; 兰光 |
|---|---|
| 外壳 | 矩形的 |
电气数据
| 工作电压 [V] | 10...36 DC |
|---|---|
| 电流损耗 [mA] | 50; ((24 V)) |
| 防护等级 | II |
| 反相保护 | 有 |
| 光线种类 | 红光; 绿光; 兰光 |
| 波长 [nm] | 625; 525; 465 |
输出
| 电气设计 | PNP/NPN; (自动负载检测PNP/NPN) | |
|---|---|---|
| 输出功能 | 亮通和暗通模式; (可选) | |
| 开关量输出DC电压降最大值 [V] | 2.5 | |
| 开关量输出DC的持续电流负载 [mA] | 200 | |
| 开关频率DC [Hz] | 2000 | |
| 开关频率注意事项 [Hz] |
|
|
| 短路保护 | 有 | |
| 短路保护类型 | 脉冲 | |
| 过载保护 | 有 |
监控范围
| 检测距离 [mm] | 15...19 |
|---|---|
| 光斑宽度最大值 [mm] | 2.5 |
| 光斑高度最大值 [mm] | 6 |
反应时间
| 反应时间 [s] | < 0.3 |
|---|
工作条件
| 环境温度 [°C] | -25...60 |
|---|---|
| 外壳防护等级 | IP 67 |
认证/测试
| EMC电磁兼容 |
|
||
|---|---|---|---|
| MTTF [年] | 491 |
机械技术数据
| 重量 [g] | 82.5 | |
|---|---|---|
| 外壳 | 矩形的 | |
| 尺寸 [mm] | 56 x 18.2 x 46.8 | |
| 原材料 | 外壳: PA; 前框: 特种钢; 操作界面: TPU/PC | |
| 透镜材料 |
|
|
| 透镜校准 | 侧面的镜组 |
显示器/操作件
| 显示 |
|
||||
|---|---|---|---|---|---|
| Teach示教功能 | 有 | ||||
| 电子锁 | 有 |
注释
| 注释 |
|
|
|---|---|---|
| 包装单位 | 1 件 |
电气连接
| 接口 | 接插件: 1 x M12; 译码: A |
|---|
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — O5C500-00 — 13.04.2023 —
O5C500 –
O5C-MAKG/US100
- 1
- 编程按钮
- 2
- 使用固定螺母M5时最大拧紧扭矩为2 Nm。
- 上面透镜的接收装置
- 下面透镜的发射装置
电气连接
接插件: 1 x M12; 译码: A
接口
- 1
- 激活触发器 AT
