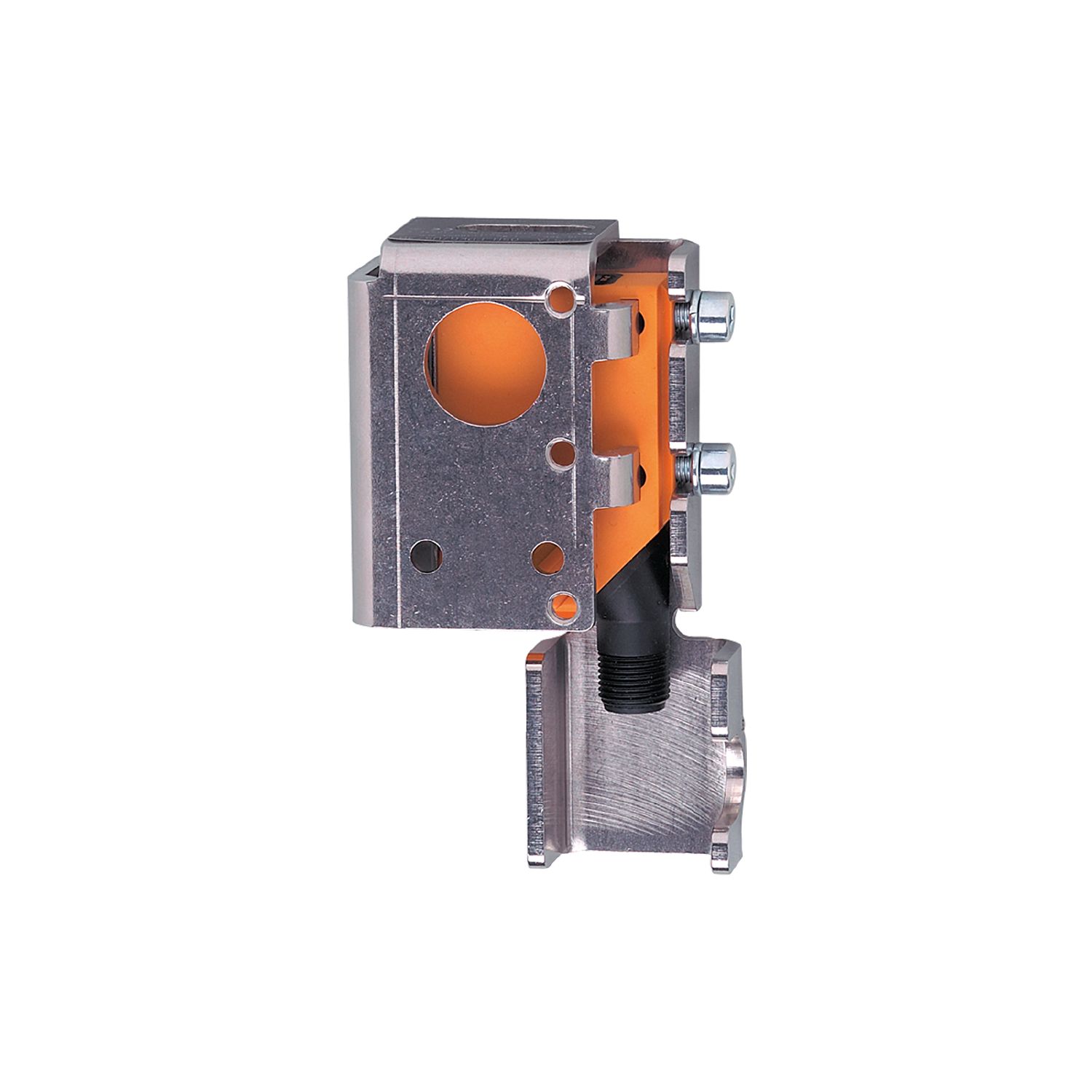

对射式光电开关接收装置

O5E51A

O5E-FPKG/US100/3D

对射式光电开关接收装置

O5E51A

O5E-FPKG/US100/3D

适合在危险区域的应用
带有不锈钢保护性支架的坚固外壳
极长量程
通过指导按钮灵敏度可调
可编程亮通/暗通模式

产品特征

光线种类	红光
外壳	矩形的

应用

功能原理	对射式光电开关

电气数据

工作电压 [V]	10...30 DC; (如果该产品在易爆区域外使用: 10...36)
电流损耗 [mA]	11
防护等级	III
反相保护	有
光线种类	红光

输出

电气设计	PNP
输出功能	亮通和暗通模式; (可选)
开关量输出DC电压降最大值 [V]	2.5
开关量输出DC的持续电流负载 [mA]	100; (如果该产品在易爆区域外使用: 200)
开关频率DC [Hz]	1000
短路保护	有
短路保护类型	脉冲
过载保护	有

监控范围

发射器/接收器	接收装置
检测距离 [m]	< 25
检测距离可设	有

工作条件

环境温度 [°C]

-10...50

注意环境温度

如果该产品在易爆区域外使用: -25...60 °C

外壳防护等级

IP 65

认证/测试

ATEX标记

II 3D Ex tc IIIC T105°C Dc X

EMC电磁兼容

EN 60947-5-2

MTTF [年]

801

机械技术数据

重量 [g]

336

外壳

矩形的

尺寸 [mm]

105 x 30 x 62

原材料

外壳: PA; 前框: 特种钢; 操作界面: TPU; 保护附件: 特种钢

透镜材料

PMMA

透镜校准

侧面的镜组

显示器/操作件

显示

开关状态	1 x LED, 黄色

Teach示教功能

有

电子锁

有

注释

包装单位	1 件

电气连接

接口	接插件: 1 x M12; 译码: A

图表

过量增益图
