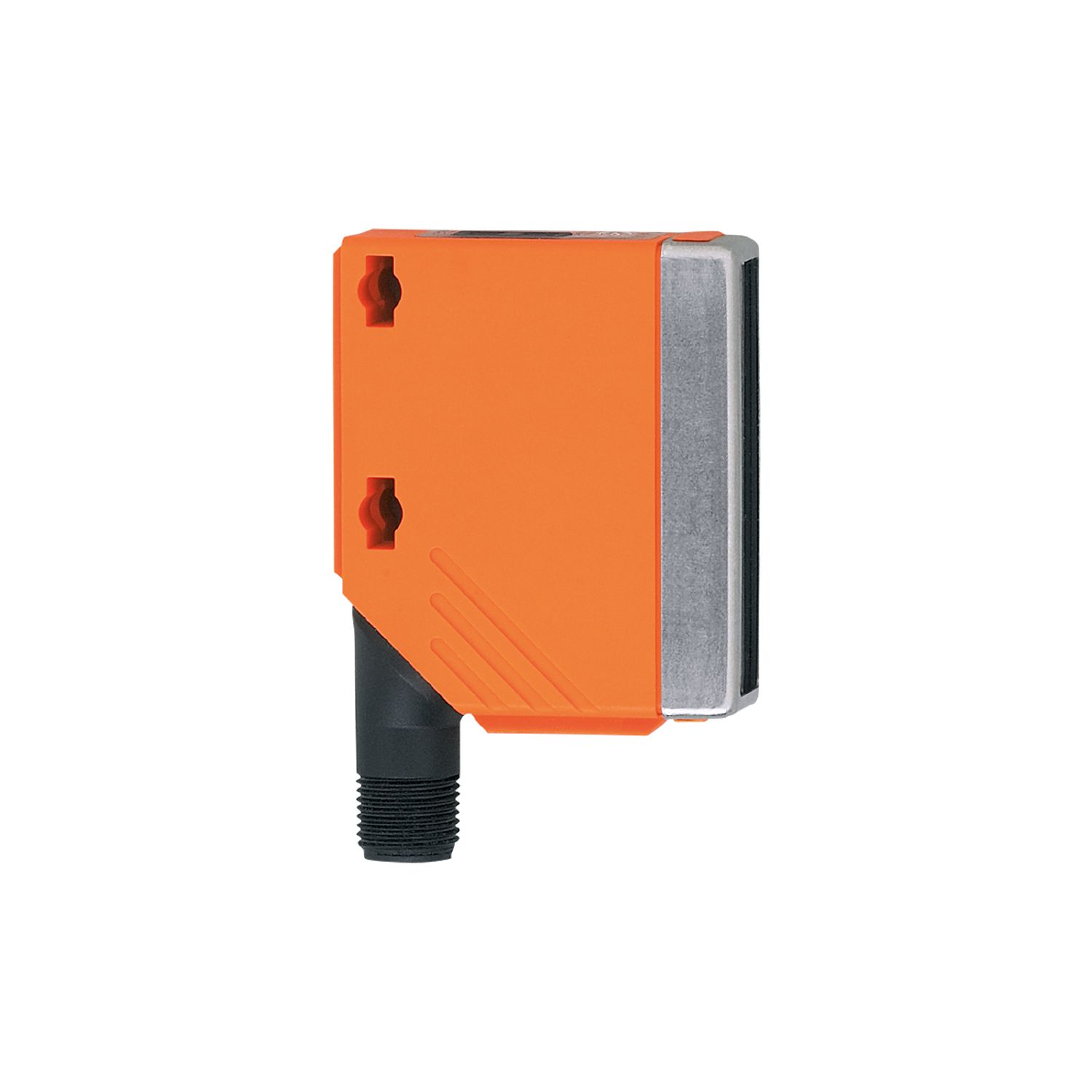

用于检测透明物体的镜面反射光电开关
O5G500
O5PGFAKG/US100
用于检测透明物体的镜面反射光电开关
O5G500
O5PGFAKG/US100
- 对玻璃、胶片、PET 瓶和透明包装进行可靠的检测
- 在受到污染时自动进行开关点调节
- 开关频率高，适用于快速处理。
- 使用可见红光，可轻松对准
- 固定部件范围广
产品特征
| 光线种类 | 红光 |
|---|---|
| 外壳 | 矩形的 |
应用
| 特殊的性能 | 偏振滤光镜; 功能监控输出 |
|---|---|
| 功能原理 | 镜面反射光电开关 |
电气数据
| 工作电压 [V] | 10...36 DC; (符合cULus - Class 2标准) |
|---|---|
| 电流损耗 [mA] | < 50 |
| 防护等级 | II |
| 反相保护 | 有 |
| 光线种类 | 红光 |
| 波长 [nm] | 624 |
输出
| 电气设计 | PNP/NPN; (自动负载检测PNP/NPN) |
|---|---|
| 输出功能 | 亮通和暗通模式; (可选) |
| 开关量输出DC电压降最大值 [V] | 2.5 |
| 功能监控输出 | 有 |
| 功能检查输出电压降最大值 [V] | 2.5 |
| 用于功能监控输出的当前负载最大值 [mA] | 50 |
| 开关量输出DC的持续电流负载 [mA] | 200 |
| 开关频率DC [Hz] | 1500 |
| 短路保护 | 有 |
| 短路保护类型 | 脉冲 |
| 过载保护 | 有 |
监控范围
| 棱镜反射镜的检测距离 [m] | 0...3; (棱镜反射镜 100 x 100 mm E20454) |
|---|---|
| 检测距离可设 | 有 |
| 光斑直径最大值 [mm] | 80 |
| 光点尺寸参考 | 在最大的检测距离 |
| 偏振滤光镜 | 有 |
工作条件
| 环境温度 [°C] | -25...60 |
|---|---|
| 外壳防护等级 | IP 67 |
认证/测试
| EMC电磁兼容 |
|
||
|---|---|---|---|
| MTTF [年] | 405 |
机械技术数据
| 重量 [g] | 73 | |
|---|---|---|
| 外壳 | 矩形的 | |
| 尺寸 [mm] | 56 x 18.2 x 46.8 | |
| 原材料 | 外壳: PA; 前框: 特种钢; 操作界面: TPU | |
| 透镜材料 |
|
|
| 透镜校准 | 侧面的镜组 |
显示器/操作件
| 显示 |
|
||||
|---|---|---|---|---|---|
| Teach示教功能 | 有 | ||||
| 电子锁 | 有 |
注释
| 包装单位 | 1 件 |
|---|
电气连接
| 接口 | 接插件: 1 x M12; 译码: A |
|---|
图表
|
过量增益图
|
|
|---|
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — O5G500-00 — 13.04.2023 —
O5G500 –
O5PGFAKG/US100
- 1
- 编程按钮
- 2
- 使用固定螺母M5时最大拧紧扭矩为2 Nm。
电气连接
接插件: 1 x M12; 译码: A
接口
- 2
- 功能监控输出
- 4
- 开关输出
- 2+4
- 自动负载检测PNP/NPN
- 5
- n.c. = 不接线
