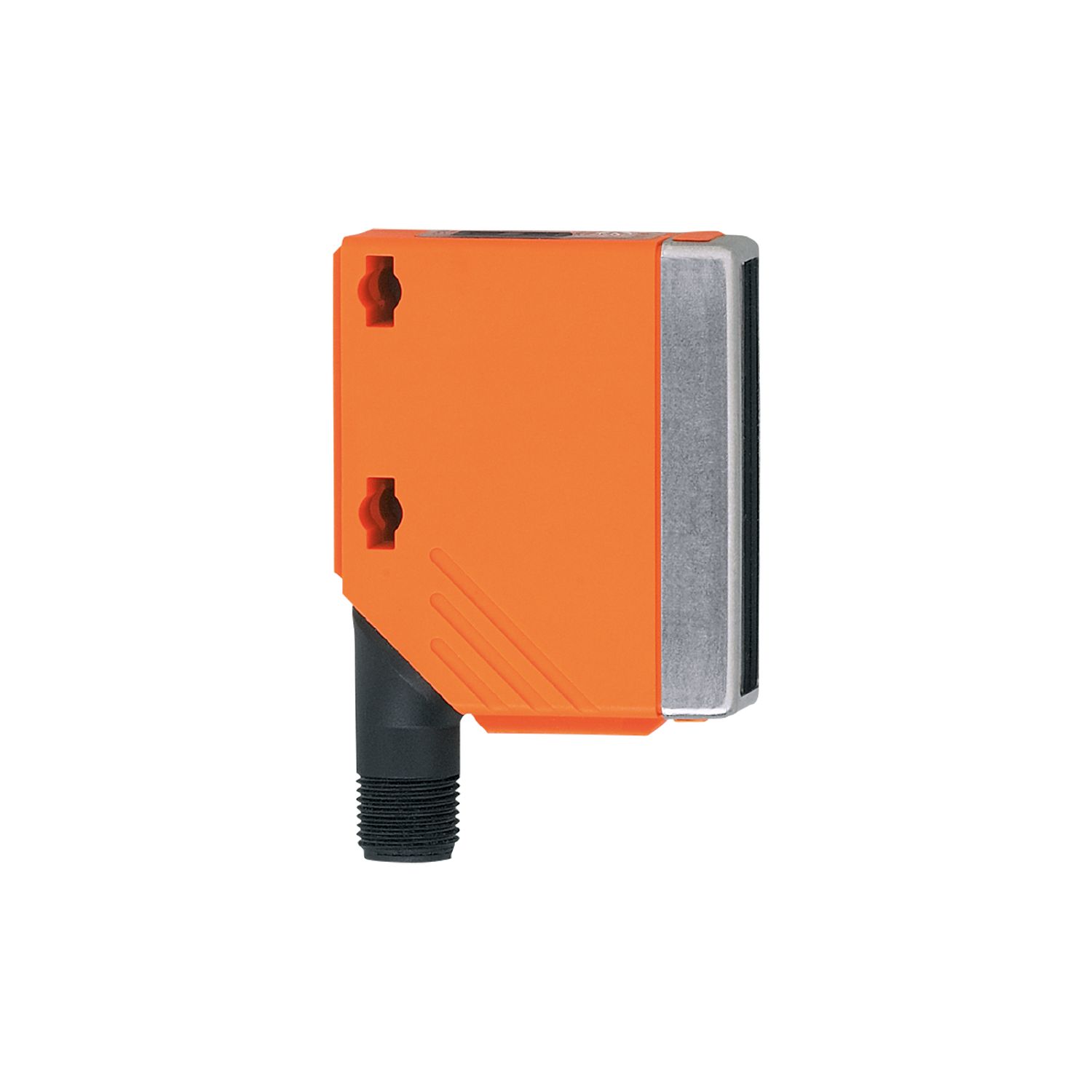

激光漫反射光电开关

Name: O5H700
Brand: ifm
SKU: O5H700
Price: 3317.00 CNY

O5H700

O5HLFPKG/US100

激光漫反射光电开关

O5H700

O5HLFPKG/US100

精确检测小部件
使用可见激光光点，可轻松对准
精确的几何背景抑制
通过指导按钮灵敏度可调
可编程亮通/暗通模式

产品特征

光线种类	红光
激光防护等级	1
外壳	矩形的

应用

特殊的性能	背景消隐
功能原理	漫反射光电开关

电气数据

工作电压 [V]	10...36 DC
电流损耗 [mA]	15
防护等级	II
反相保护	有
光线种类	红光
波长 [nm]	655

输出

电气设计	PNP
输出功能	亮通和暗通模式; (可选)
开关量输出DC电压降最大值 [V]	2.5
开关量输出DC的持续电流负载 [mA]	200
开关频率DC [Hz]	1000
短路保护	有
短路保护类型	脉冲
过载保护	有

监控范围

检测距离 [mm]	20...200; (白纸 200 x 200 mm 90 %反射)
白色物体的检测距离(90 %反射) [mm]	20...200
灰色物体的检测距离:(18 %反射) [mm]	20...160
黑色物体的检测距离(6 %反射) [mm]	20...80
检测距离可设	有
最小的可识别物体直径 [mm]	1.5
光斑直径最大值 [mm]	1.2
背景消隐可用	有

工作条件

环境温度 [°C]	-10...60
外壳防护等级	IP 67

认证/测试

EMC电磁兼容

EN 60947-5-2

激光防护等级

激光保护注意事项

注意:	激光
激光等级:	1
	EN / IEC60825-1:2007
	EN / IEC60825-1:2014
	符合21 CFR 1040，除了根据激光通知编号的偏差 50, 2007年六月.

MTTF [年]

454

机械技术数据

重量 [g]

68.5

外壳

矩形的

尺寸 [mm]

56 x 18.2 x 46.8

原材料

外壳: PA; 前框: 特种钢; 操作界面: TPU

透镜材料

PMMA

透镜校准

侧面的镜组

显示器/操作件

显示

开关状态	1 x LED, 黄色

Teach示教功能

有

电子锁

有

注释

按照cULus工作电压"电源级2"

包装单位

1 件

电气连接

接口	接插件: 1 x M12; 译码: A

图表

a:	传感器
b:	目标
c:	背景
x:	距离传感器/目标物 [mm]
y:	最小的距离物体/背景 [mm]

精确度曲线

x:	距离传感器/目标物 [mm]
y:	最小的距离物体/背景 [mm]
1 =	目标黑色(6 %反射) , background white (90 % remission)
2 =	目标灰色(18 %反射) , background white (90 % remission)
3 =	目标白色(90 %反射) , background white (90 % remission)
