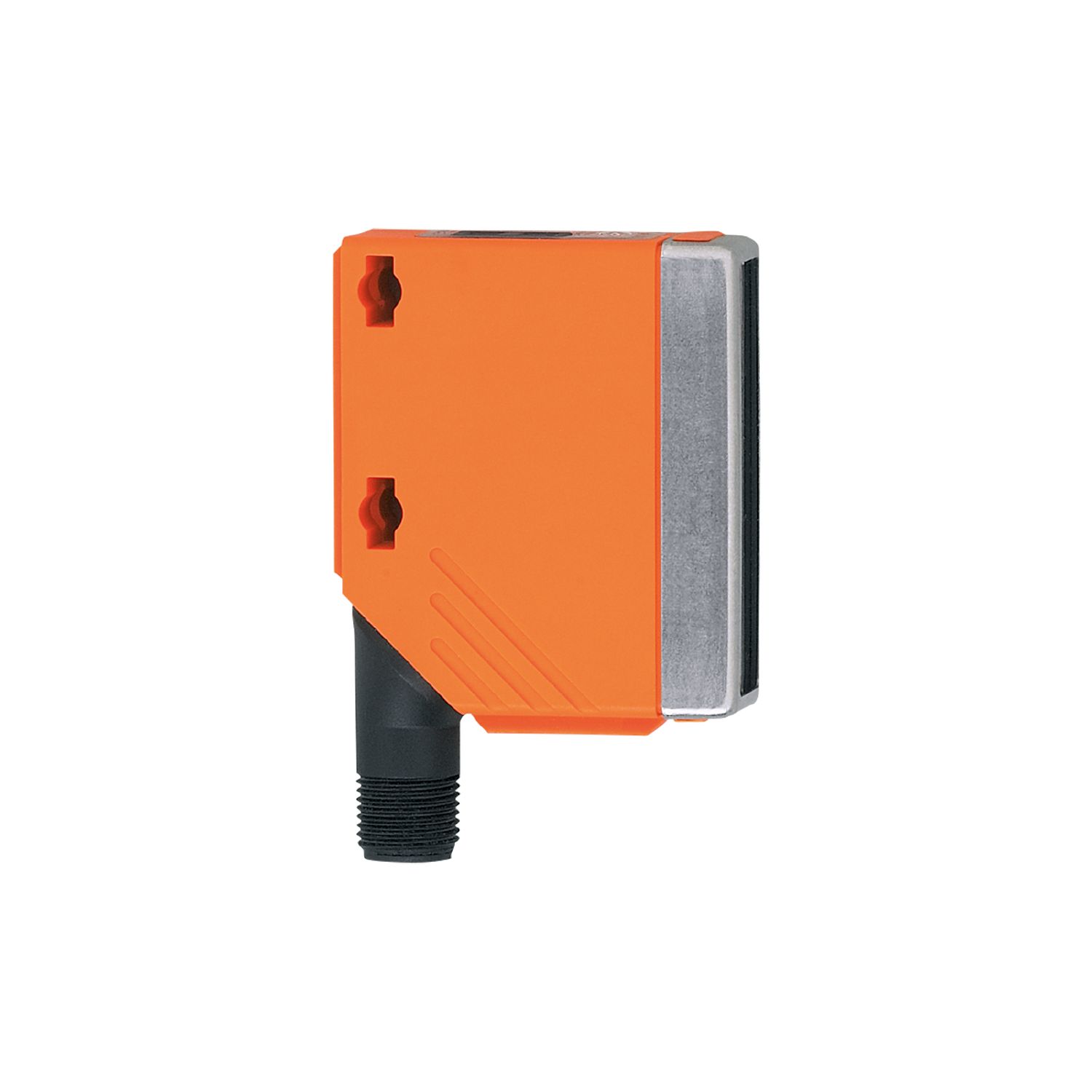

激光镜面反射光电开关
O5P700
O5PLFPKG/US100
激光镜面反射光电开关
O5P700
O5PLFPKG/US100
- 精确检测小部件
- 使用可见激光光点，可轻松对准
- 极长量程
- 通过指导按钮灵敏度可调
- 可编程亮通/暗通模式
产品特征
| 光线种类 | 红光 |
|---|---|
| 激光防护等级 | 1 |
| 外壳 | 矩形的 |
应用
| 特殊的性能 | 偏振滤光镜 |
|---|---|
| 功能原理 | 镜面反射光电开关 |
电气数据
| 工作电压 [V] | 10...36 DC |
|---|---|
| 电流损耗 [mA] | 15 |
| 防护等级 | II |
| 反相保护 | 有 |
| 光线种类 | 红光 |
| 波长 [nm] | 655 |
输出
| 电气设计 | PNP |
|---|---|
| 输出功能 | 亮通和暗通模式; (可选) |
| 开关量输出DC电压降最大值 [V] | 2.5 |
| 开关量输出DC的持续电流负载 [mA] | 200 |
| 开关频率DC [Hz] | 2000 |
| 短路保护 | 有 |
| 短路保护类型 | 脉冲 |
| 过载保护 | 有 |
监控范围
| 棱镜反射镜的检测距离 [m] | 15; (棱镜反射镜 Ø 80 E20005) |
|---|---|
| 检测距离可设 | 有 |
| 最小的可识别物体直径 [mm] | 3; (1 m; 15 m: 20) |
| 光斑直径最大值 [mm] | 40 |
| 光点尺寸参考 | 在最大的检测距离 |
| 偏振滤光镜 | 有 |
工作条件
| 环境温度 [°C] | -10...60 |
|---|---|
| 外壳防护等级 | IP 67 |
认证/测试
| EMC电磁兼容 |
|
||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 激光防护等级 | 1 | ||||||||||
| 激光保护注意事项 |
|
||||||||||
| MTTF [年] | 602 |
机械技术数据
| 重量 [g] | 71 | |
|---|---|---|
| 外壳 | 矩形的 | |
| 尺寸 [mm] | 56 x 18.2 x 46.8 | |
| 原材料 | 外壳: PA; 前框: 特种钢; 操作界面: TPU | |
| 透镜材料 |
|
|
| 透镜校准 | 侧面的镜组 |
显示器/操作件
| 显示 |
|
||
|---|---|---|---|
| Teach示教功能 | 有 | ||
| 电子锁 | 有 |
注释
| 注释 |
|
|
|---|---|---|
| 包装单位 | 1 件 |
电气连接
| 接口 | 接插件: 1 x M12; 译码: A |
|---|
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — O5P700-01 — 13.04.2023 —
O5P700 –
O5PLFPKG/US100
- 1
- 编程按钮
- 2
- 使用固定螺母M5时最大拧紧扭矩为2 Nm。
电气连接
接插件: 1 x M12; 译码: A
