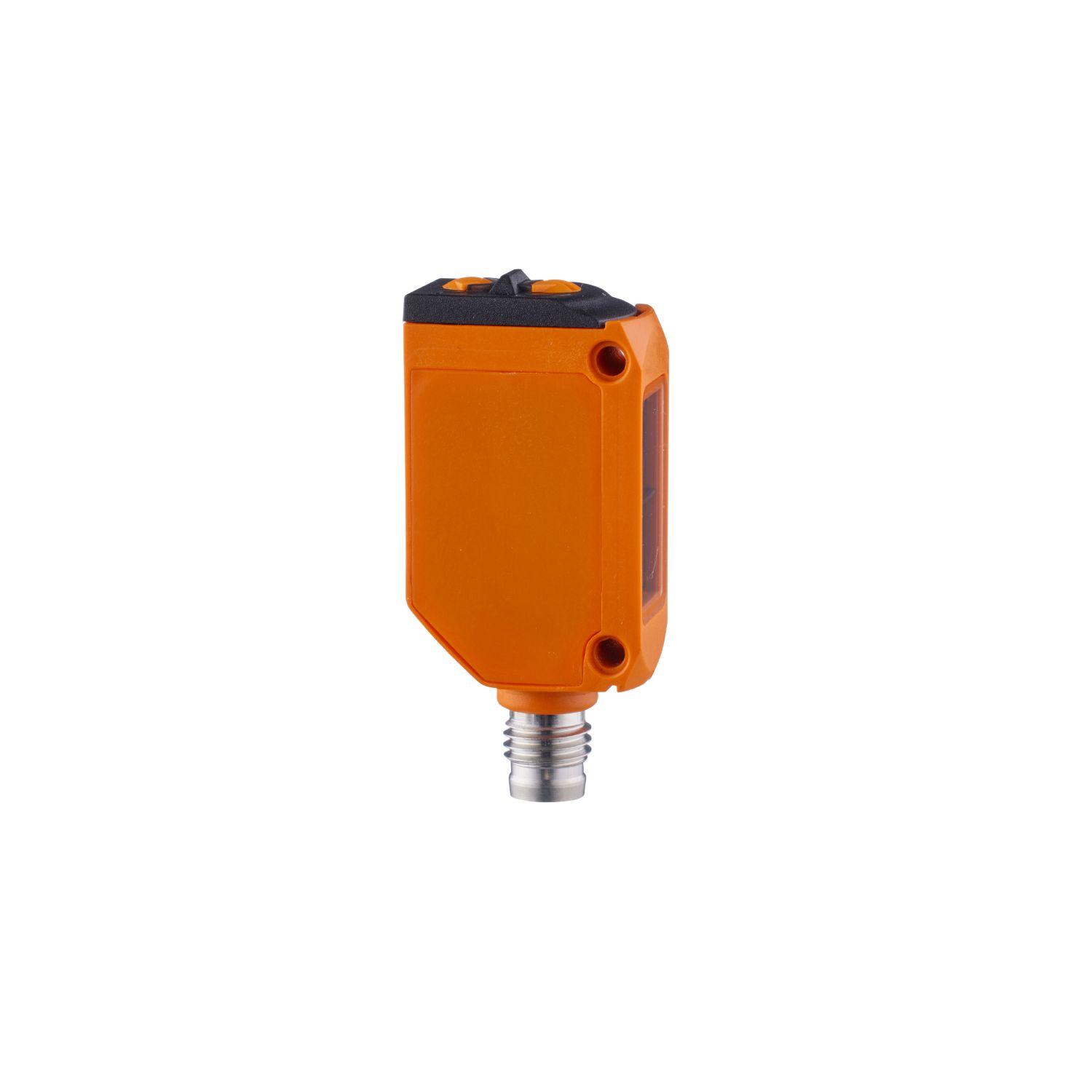

带背景消除的漫反射光电开关
O6H202
O6H-FPKG/AS/3P
带背景消除的漫反射光电开关
O6H202
O6H-FPKG/AS/3P
- 适合在空间受限情况下使用的特别紧凑外壳
- 通过电位器对灵敏度进行直观设定
- 通过旋转开关方便地选择亮通或暗通
- 特别抗干扰的背景抑制，即使强反射性的背景也毫无问题
- 极高的性价比
产品特征
| 光线种类 | 红光 |
|---|---|
| 外壳 | 矩形的 |
应用
| 特殊的性能 | 背景消隐 |
|---|---|
| 功能原理 | 漫反射光电开关 |
电气数据
| 工作电压 [V] | 10...30 DC |
|---|---|
| 电流损耗 [mA] | 22; ((24 V)) |
| 防护等级 | III |
| 反相保护 | 有 |
| 光线种类 | 红光 |
| 波长 [nm] | 633 |
输出
| 电气设计 | PNP |
|---|---|
| 输出功能 | 亮通和暗通模式; (可选) |
| 开关量输出DC电压降最大值 [V] | 2.5 |
| 开关量输出DC的持续电流负载 [mA] | 100 |
| 开关频率DC [Hz] | 1000 |
| 短路保护 | 有 |
| 短路保护类型 | 脉冲 |
监控范围
| 检测距离 [mm] | 2...200; (白纸 200 x 200 mm) |
|---|---|
| 白色物体的检测距离(90 %反射) [mm] | 2...200 |
| 灰色物体的检测距离:(18 %反射) [mm] | 4...200 |
| 黑色物体的检测距离(6 %反射) [mm] | 8...200 |
| 检测距离可设 | 有 |
| 光斑直径最大值 [mm] | 8 |
| 光点尺寸参考 | 在最大的检测距离 |
| 背景消隐可用 | 有 |
工作条件
| 环境温度 [°C] | -25...60 |
|---|---|
| 外壳防护等级 | IP 65; IP 67 |
认证/测试
| EMC电磁兼容 |
|
||
|---|---|---|---|
| MTTF [年] | 683 | ||
| UL认证 |
|
机械技术数据
| 重量 [g] | 18.3 | |
|---|---|---|
| 外壳 | 矩形的 | |
| 尺寸 [mm] | 46 x 13 x 21 | |
| 原材料 | 外壳: ABS; PPSU | |
| 透镜材料 |
|
|
| 透镜校准 | 侧面的镜组 | |
| 密封材料 | EPDM | |
| 拧紧扭矩 [Nm] | 0.5 |
显示器/操作件
| 显示 |
|
|---|
注释
| 注释 |
|
|
|---|---|---|
| 包装单位 | 1 件 |
电气连接
| 接口 | 接插件: 1 x M8; 译码: A; 锁定: 黄铜, 镀层; 密封圈: EPDM |
|---|
图表
|
|
|
|---|
|
精确度曲线
|
|
|---|
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — O6H202-01 — 13.04.2023 —
O6H202 –
O6H-FPKG/AS/3P
- 1:
- 输出功能开关
- 2:
- 电位计灵敏度
- 上面透镜的接收装置
- 下面透镜的发射装置
电气连接
接插件: 1 x M8; 译码: A; 锁定: 黄铜, 镀层; 密封圈: EPDM
