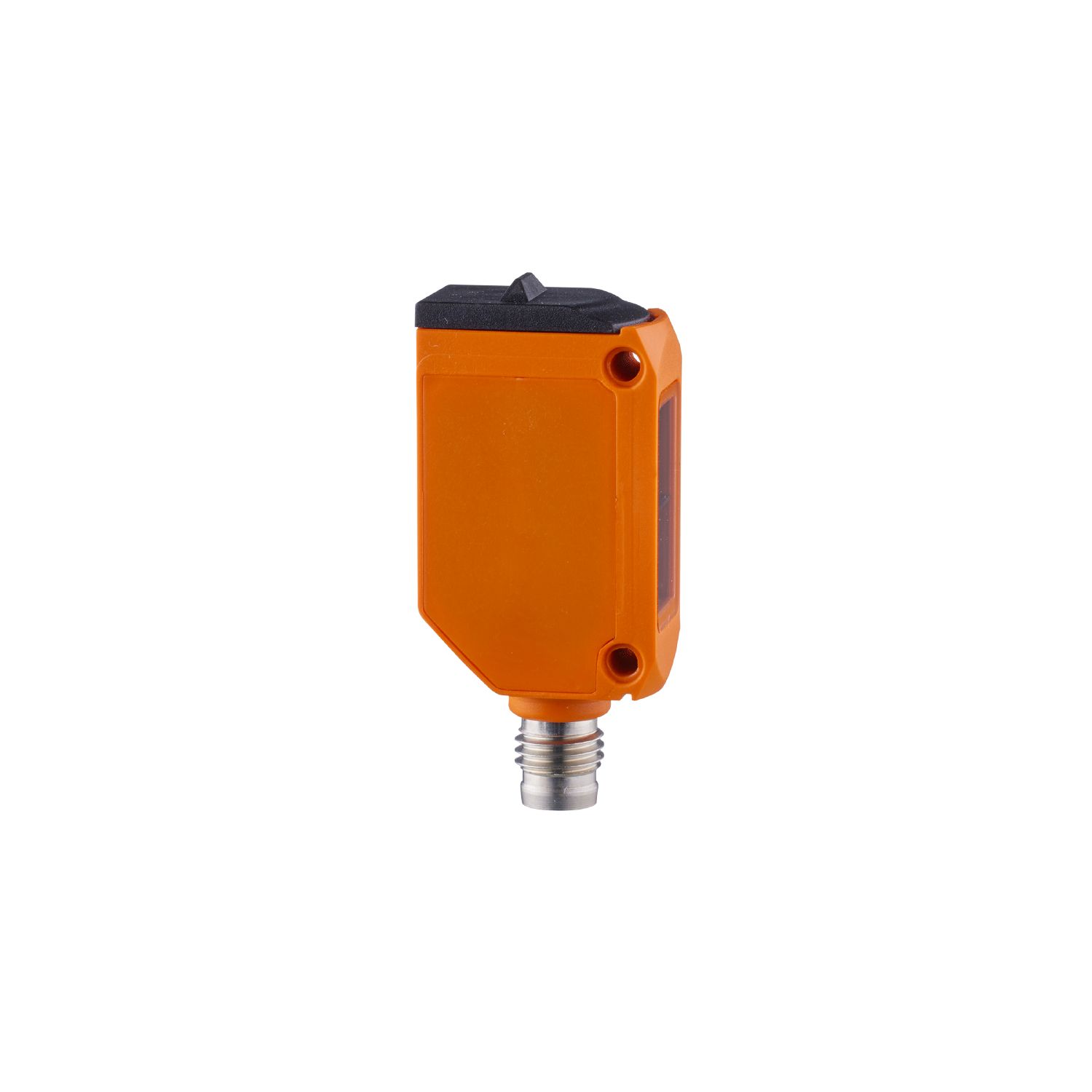

带背景消除的漫反射光电开关
O6H212
O6H-HPKG/AS/4P
带背景消除的漫反射光电开关
O6H212
O6H-HPKG/AS/4P
- 适合在空间受限情况下使用的特别紧凑外壳
- 固定设定,可立刻做好使用准备
- 用于机器人、装配和处理技术应用
- 特别抗干扰的背景抑制,即使强反射性的背景也毫无问题
- 极高的性价比
产品特征
光线种类 | 红光 |
---|---|
外壳 | 矩形的 |
应用
特殊的性能 | 背景消隐 |
---|---|
功能原理 | 漫反射光电开关 |
电气数据
工作电压 [V] | 10...30 DC |
---|---|
电流损耗 [mA] | 22; ((24 V)) |
防护等级 | III |
反相保护 | 有 |
光线种类 | 红光 |
波长 [nm] | 633 |
输出
电气设计 | PNP |
---|---|
输出功能 | 亮通模式 |
开关量输出DC电压降最大值 [V] | 2.5 |
开关量输出DC的持续电流负载 [mA] | 100 |
开关频率DC [Hz] | 1000 |
短路保护 | 有 |
短路保护类型 | 脉冲 |
监控范围
检测距离 [mm] | < 200; (白纸 200 x 200 mm) |
---|---|
白色物体的检测距离(90 %反射) [mm] | < 200 |
灰色物体的检测距离:(18 %反射) [mm] | 4...200 |
黑色物体的检测距离(6 %反射) [mm] | 8...200 |
光斑直径最大值 [mm] | 8 |
光点尺寸参考 | 在最大的检测距离 |
背景消隐可用 | 有 |
工作条件
环境温度 [°C] | -25...60 |
---|---|
外壳防护等级 | IP 65; IP 67 |
认证/测试
EMC电磁兼容 |
|
||
---|---|---|---|
MTTF [年] | 1113 | ||
UL认证 |
|
机械技术数据
重量 [g] | 13 | |
---|---|---|
外壳 | 矩形的 | |
尺寸 [mm] | 46 x 13 x 21 | |
原材料 | 外壳: ABS; PPSU | |
透镜材料 |
|
|
透镜校准 | 侧面的镜组 | |
密封材料 | EPDM | |
拧紧扭矩 [Nm] | 0.5 |
显示器/操作件
显示 |
|
---|
注释
注释 |
|
|
---|---|---|
包装单位 | 1 件 |
电气连接
接口 | 接插件: 1 x M8; 译码: A; 锁定: 黄铜, 镀层; 密封圈: EPDM |
---|
图表
|
|
---|
精确度曲线
|
|
---|
