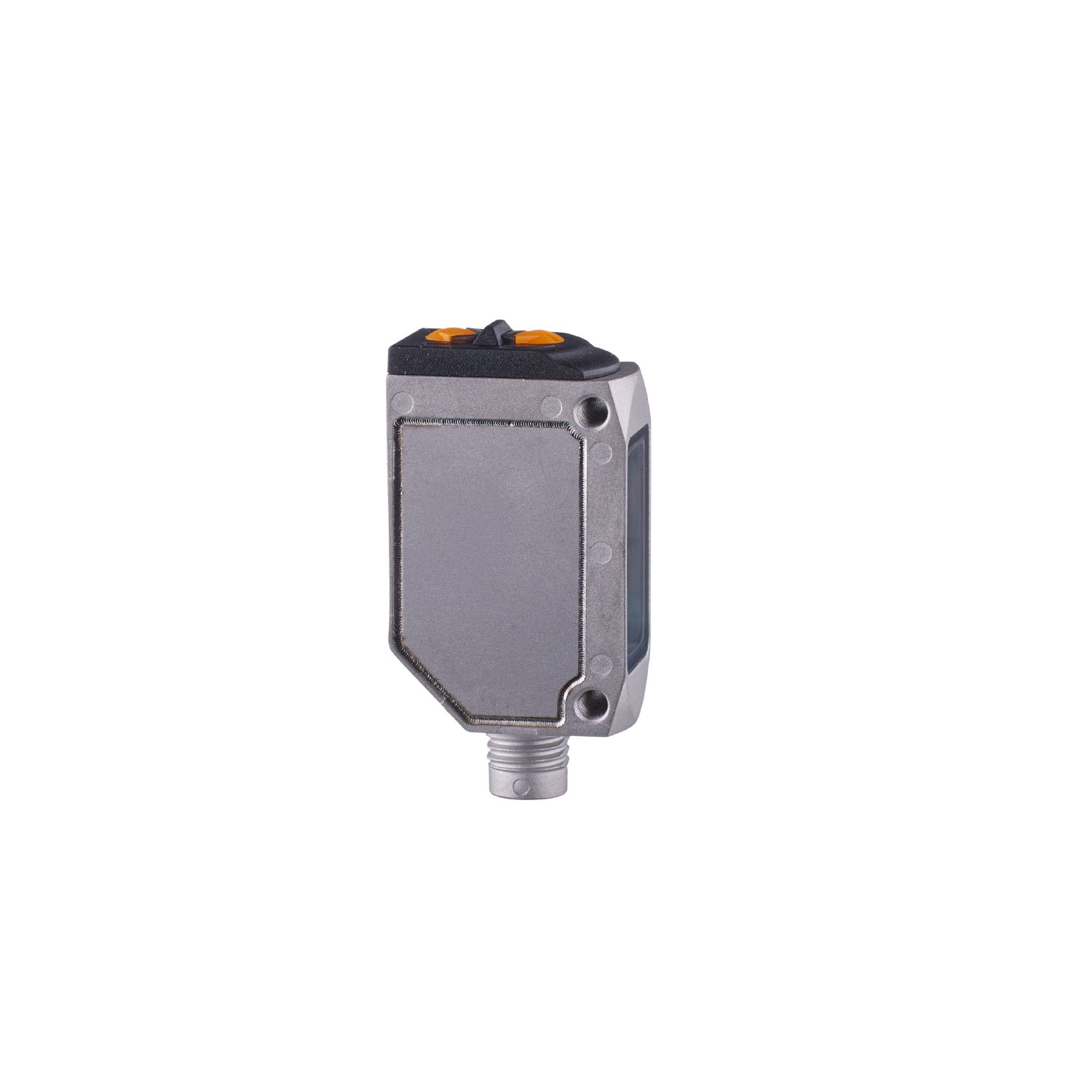

带背景消除的漫反射光电开关

Name: O6H309
Brand: ifm
SKU: O6H309
Price: 1739.00 CNY

O6H309

O6H-FPKG/AS/4P

带背景消除的漫反射光电开关

O6H309

O6H-FPKG/AS/4P

耐用的不锈钢外壳，适用于食品和饮料工业
抗强效清洗剂的高压清洗
高防护等级，适应严苛工业环境的需求
特别抗干扰的背景抑制，即使强反射性的背景也毫无问题
量程和输出功能的直观设定

产品特征

光线种类	红光
外壳	矩形的

应用

特殊的性能	背景消隐
功能原理	漫反射光电开关

电气数据

工作电压 [V]	10...30 DC
电流损耗 [mA]	22; ((24 V))
防护等级	III
反相保护	有
光线种类	红光
波长 [nm]	633

输出

电气设计	PNP
输出功能	亮通和暗通模式; (可选)
开关量输出DC电压降最大值 [V]	2.5
开关量输出DC的持续电流负载 [mA]	100
开关频率DC [Hz]	1000
短路保护	有
短路保护类型	脉冲

监控范围

检测距离 [mm]	2...200; (白纸 200 x 200 mm)
白色物体的检测距离(90 %反射) [mm]	2...200
灰色物体的检测距离:(18 %反射) [mm]	4...200
黑色物体的检测距离(6 %反射) [mm]	8...200
检测距离可设	有
光斑直径最大值 [mm]	8
光点尺寸参考	在最大的检测距离
背景消隐可用	有

接口

通信接口

IO-Link

传递类型

COM2 (38,4 kBaud)

IO-Link revision

1.1

SDCI标准

IEC 61131-9

外形

Smart Sensor: Device Identification; Binary Data Channel

SIO模式

有

必需的mater port type

处理周期最小值 [ms]

2.5

IO-Link过程数据（周期性）

功能	位长
过程值	8
二进制开关信息	1

IO-Link功能（非周期性）

应用特定标签; 运行小时数计数器; 开关循环数计数器

支持的DeviceID

运行方式	DeviceID
default	424

工作条件

环境温度 [°C]	-25...80
外壳防护等级	IP 65; IP 67; IP 68; IP 69K

认证/测试

EMC电磁兼容

EN 60947-5-2

MTTF [年]

534

UL认证

UL认证编号

E010

机械技术数据

重量 [g]

34.4

外壳

矩形的

尺寸 [mm]

41.3 x 13 x 21

原材料

外壳: 不锈钢(1.4404 / 316L); 塑料: PPSU; 密封圈: EPDM

透镜材料

PMMA

透镜校准

侧面的镜组

拧紧扭矩 [Nm]

1; (螺丝钉)

显示器/操作件

显示

开关状态	1 x LED, 黄色
操作	1 x LED, 绿色

注释

按照cULus工作电压"电源级2"

包装单位

1 件

电气连接

接口	接插件: 1 x M8; 译码: A

图表

a:	传感器
b:	目标
c:	背景
x:	距离传感器/目标物 [mm]
y:	最小的距离物体/背景 [mm]

精确度曲线

x:	距离传感器/目标物 [mm]
y:	最小的距离物体/背景 [mm]
1 =	目标黑色(6 %反射) , 白色背景（90 %反射率）
2 =	目标灰色(18 %反射) , 白色背景（90 %反射率）
3 =	目标白色(90 %反射) , 白色背景（90 %反射率）
