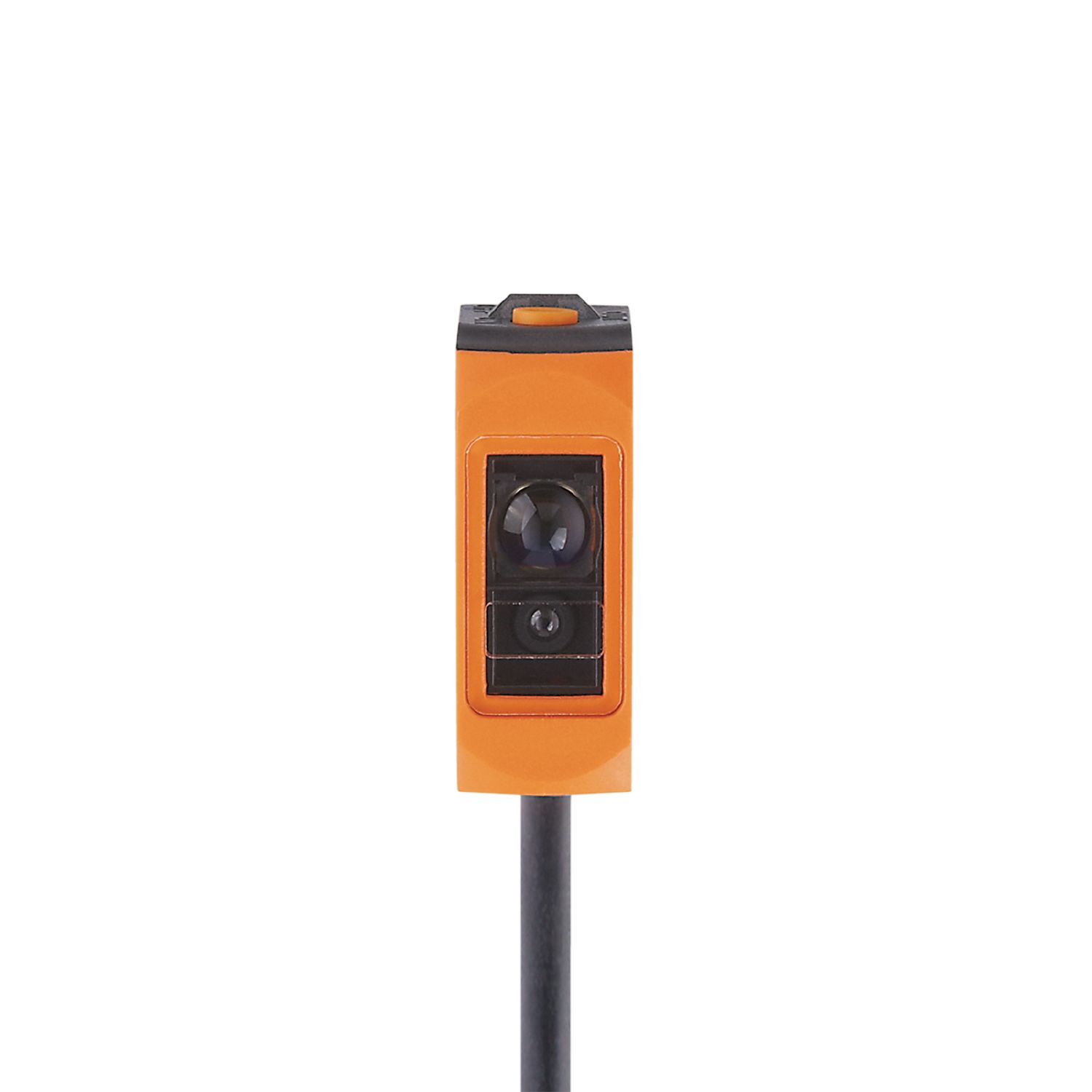

带背景消除的漫反射光电开关

O6H700

O6HLFPKG

带背景消除的漫反射光电开关

O6H700

O6HLFPKG

  • 精确的几何背景抑制
  • 极高的性价比
  • 紧凑的方形设计
  • 通过 IO-Link 将距离作为线性过程值进行可靠传送
  • ce
  • ukca
  • cul
  • iolink
产品特征
光线种类 红光
激光防护等级 1
外壳 矩形的
应用
特殊的性能 背景消隐
功能原理 漫反射光电开关
电气数据
工作电压 [V] 10...30 DC
电流损耗 [mA] 16; (24 V)
防护等级 III
反相保护
光线种类 红光
波长 [nm] 650
输出
电气设计 PNP
输出功能 亮通和暗通模式; (可选)
开关量输出DC电压降最大值 [V] 2.5
开关量输出DC的持续电流负载 [mA] 100
开关频率DC [Hz] 1000
短路保护
短路保护类型 脉冲
监控范围
检测距离 [mm] 1...100; (白纸 200 x 200 mm)
白色物体的检测距离(90 %反射) [mm] 1...100
灰色物体的检测距离:(18 %反射) [mm] 8...100
黑色物体的检测距离(6 %反射) [mm] 12...100
检测距离可设
光斑直径最大值 [mm] 2
背景消隐可用
接口
通信接口 IO-Link
传递类型 COM2 (38,4 kBaud)
IO-Link revision 1.1
SDCI标准 IEC 61131-9
外形 Smart Sensor: Device Identification; Device Diagnosis; Teach Channel; Switching Channel; Process Data Variable
SIO模式
必需的mater port type A
处理周期最小值 [ms] 10
IO-Link过程数据(周期性)
功能 位长
过程值 32
设备状态 4
二进制开关信息 1
IO-Link功能(非周期性) 应用特定标签; 运行小时数计数器; 开启循环计数器
支持的DeviceID
运行方式 DeviceID
default 526
工作条件
环境温度 [°C] -10...60
外壳防护等级 IP 65; IP 67
认证/测试
EMC电磁兼容
EN 60947-5-2
激光防护等级 1
激光保护注意事项
注意: 激光
激光等级: 1
EN / IEC60825-1:2007
EN / IEC60825-1:2014
符合21 CFR 1040,除了根据激光通知编号的偏差 50, 2007年六月.
MTTF [年] 594
机械技术数据
重量 [g] 60.7
外壳 矩形的
尺寸 [mm] 35.4 x 13 x 21
原材料 外壳: ABS; PPSU; 密封圈: EPDM
透镜材料
PMMA
透镜校准 侧面的镜组
拧紧扭矩 [Nm] 0.5; (螺丝钉)
显示器/操作件
显示
开关状态 1 x LED, 黄色
操作 1 x LED, 绿色
注释
注释
按照cULus工作电压"电源级2"
包装单位 1 件
电气连接
接口 电缆: 2 m, PUR, 黑色, Ø 3.7 mm; 3 x 0.25 mm²
图表
a: 传感器
b: 目标
c: 背景
x: 距离传感器/目标物 [mm]
y: 最小的距离物体/背景 [mm]
x: 距离传感器/目标物 [mm]
y: 最小的距离物体/背景 [mm]
1 = 目标 黑色(6 %反射) , background white (90 % remission)
2 = 目标 灰色(18 %反射) , background white (90 % remission)
3 = 目标 白色(90 %反射) , background white (90 % remission)
其他数据
可重复性/精度: 6 σ
测量值的重复精度
Abstand 白色(90 %反射) 黑色(6 %...90 %减弱)
20 mm 0.1 mm 0.5 mm
50 mm 0.2 mm 1.0 mm
100 mm 0.5 mm 2.0 mm
精确度
Abstand 白色(90 %反射) 黑色(6 %...90 %减弱)
20 mm ± 0.6 mm ± 0.9 mm
50 mm ± 1.5 mm ± 2.0 mm
100 mm ± 3.0 mm ± 4.0 mm
数值用于
物体的外部光线 < 10 klx
恒定的环境条件 23 °C / 960 hPa
最小的启动时间(分钟) 10
IO-Link - 测量模式
