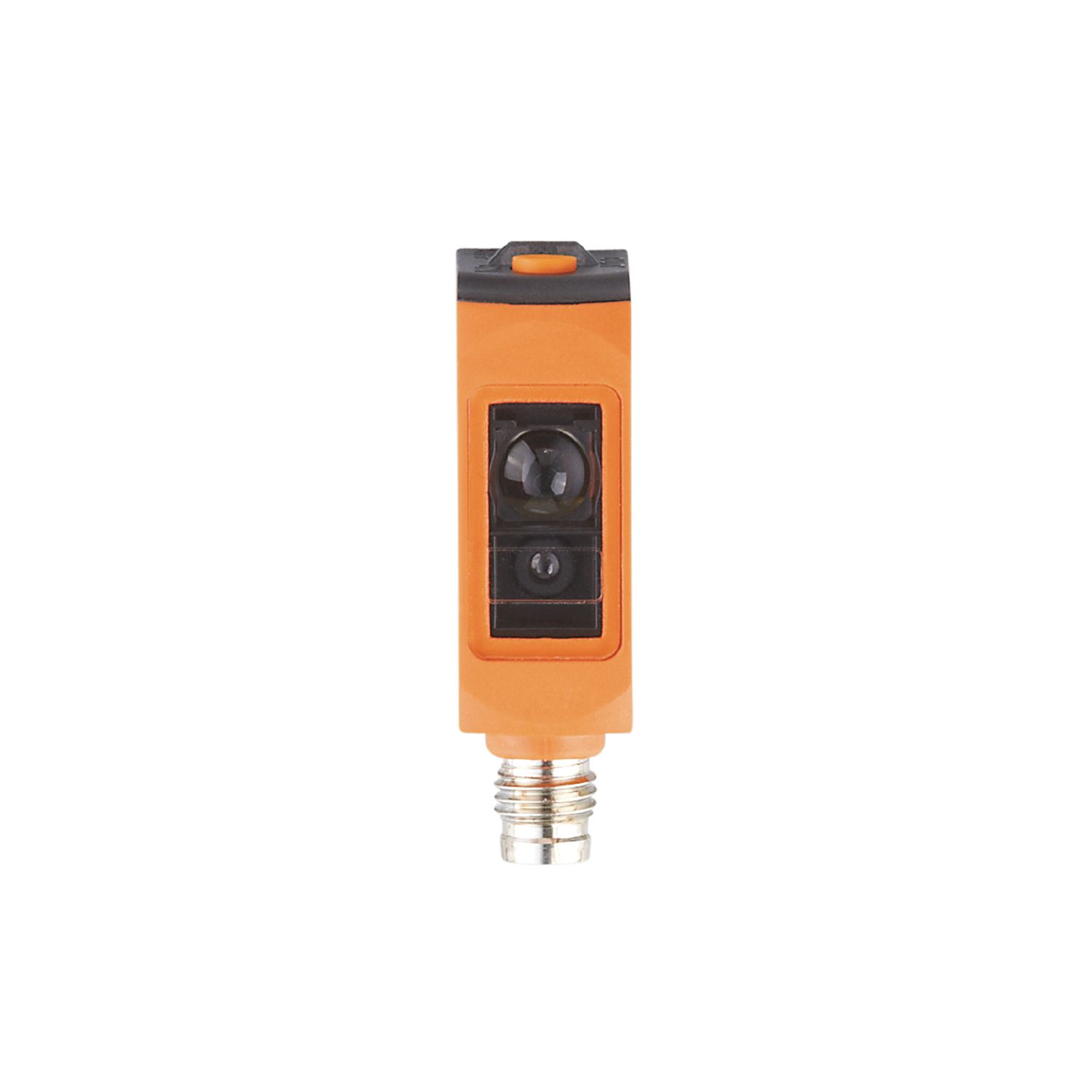

带背景消除的漫反射光电开关

Name: O6H708
Brand: ifm
SKU: O6H708
Price: 2266.00 CNY

O6H708

O6HLFPKG/AS/4P

带背景消除的漫反射光电开关

O6H708

O6HLFPKG/AS/4P

精确的几何背景抑制
极高的性价比
紧凑的方形设计

通过 IO-Link 将距离作为线性过程值进行可靠传送

产品特征

光线种类	红光
激光防护等级	1
外壳	矩形的

应用

特殊的性能	背景消隐
功能原理	漫反射光电开关

电气数据

工作电压 [V]	10...30 DC
电流损耗 [mA]	16; ((24 V))
防护等级	III
反相保护	有
光线种类	红光
波长 [nm]	650

输出

电气设计	PNP
输出功能	亮通和暗通模式; (可选)
开关量输出DC电压降最大值 [V]	2.5
开关量输出DC的持续电流负载 [mA]	100
开关频率DC [Hz]	1003
短路保护	有
短路保护类型	脉冲

监控范围

检测距离 [mm]	1...200; (白纸 200 x 200 mm)
白色物体的检测距离(90 %反射) [mm]	1...200
灰色物体的检测距离:(18 %反射) [mm]	8...170
黑色物体的检测距离(6 %反射) [mm]	12...100
光斑直径最大值 [mm]	2.2
光点尺寸参考	在最大的检测距离
背景消隐可用	有

接口

通信接口

IO-Link

传递类型

COM2 (38,4 kBaud)

IO-Link revision

1.1

SDCI标准

IEC 61131-9

外形

Smart Sensor: Device Identification; Device Diagnosis; Teach Channel; Switching Channel; Process Data Variable

SIO模式

有

必需的mater port type

处理周期最小值 [ms]

IO-Link过程数据（周期性）

功能	位长
过程值	32
设备状态	4
二进制开关信息	1

IO-Link功能（非周期性）

应用特定标签; 运行小时数计数器; 开启循环计数器

支持的DeviceID

运行方式	DeviceID
default	1026

工作条件

环境温度 [°C]	-10...60
外壳防护等级	IP 65; IP 67

认证/测试

EMC电磁兼容

EN 60947-5-2

激光防护等级

激光保护注意事项

注意:	激光
激光等级:	1
	EN / IEC60825-1:2007
	EN / IEC60825-1:2014
	符合21 CFR 1040，除了根据激光通知编号的偏差 50, 2007年六月.

MTTF [年]

513

UL认证

Ta	-25...40 °C
Enclosure type	Type 1
电源	Class 2
文件数量UL	E174191

机械技术数据

重量 [g]

19.1

外壳

矩形的

尺寸 [mm]

46 x 13 x 21

原材料

外壳: ABS; PPSU; 密封圈: EPDM

透镜材料

PMMA

拧紧扭矩 [Nm]

0.5; (螺丝钉)

显示器/操作件

显示

开关状态	1 x LED, 黄色
操作	1 x LED, 绿色

注释

按照cULus工作电压"电源级2"

包装单位

1 件

电气连接

接口	接插件: 1 x M8; 译码: A

图表

精确度曲线

x:	距离传感器/目标物 [mm]
y:	最小的距离物体/背景 [mm]
1 =	目标黑色(6 %反射) , background white (90 % remission)
2 =	目标灰色(18 %反射) , background white (90 % remission)
3 =	目标白色(90 %反射) , background white (90 % remission)

a:	传感器
b:	目标
c:	背景
x:	距离传感器/目标物 [mm]
y:	最小的距离物体/背景 [mm]

其他数据

可重复性/精度： 6 σ

	测量值的重复精度
Abstand	白色(90 %反射)	黑色(6 %...90 %减弱)
20 mm	0.1 mm	0.5 mm
100 mm	0.5 mm	2.0 mm
200 mm	4 mm	OL

	精确度
Abstand	白色(90 %反射)	黑色(6 %...90 %减弱)
20 mm	± 1.0 mm	± 1.3 mm
100 mm	± 5.0 mm	± 6.5 mm
200 mm	± 20.0 mm	OL

数值用于
物体的外部光线	< 10 klx
