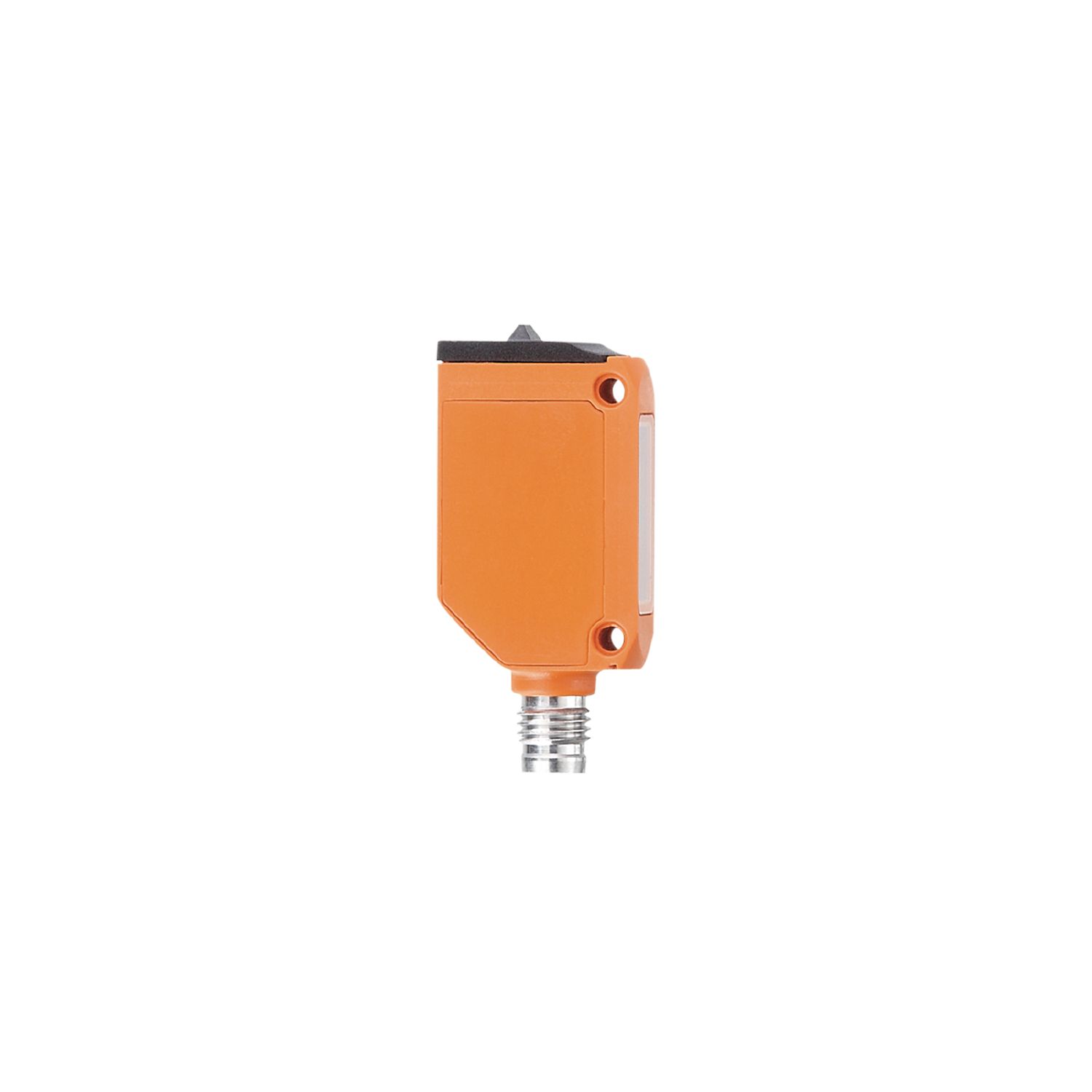

对射式光电开关发射装置
O6S215
O6SIOOKG/AS/4P
对射式光电开关发射装置
O6S215
O6SIOOKG/AS/4P
- 适合在空间受限情况下使用的特别紧凑外壳
- 极长量程，且与物体颜色没有关系
- 极高的性价比
- 指示操作准备度的清晰可见 LED
产品特征
| 光线种类 | 红外线 |
|---|---|
| 外壳 | 矩形的 |
应用
| 功能原理 | 对射式光电开关 |
|---|
电气数据
| 工作电压 [V] | 10...30 DC |
|---|---|
| 电流损耗 [mA] | 11; ((24 V)) |
| 防护等级 | III |
| 光线种类 | 红外线 |
| 波长 [nm] | 850 |
监控范围
| 发射器/接收器 | 发射装置 |
|---|---|
| 检测距离 [m] | < 15 |
| 光斑直径最大值 [mm] | 460 |
| 光点尺寸参考 | 在最大的检测距离 |
工作条件
| 环境温度 [°C] | -25...60 |
|---|---|
| 外壳防护等级 | IP 65; IP 67 |
认证/测试
| EMC电磁兼容 |
|
||
|---|---|---|---|
| MTTF [年] | 2920 | ||
| UL认证 |
|
机械技术数据
| 重量 [g] | 17.7 | |
|---|---|---|
| 外壳 | 矩形的 | |
| 尺寸 [mm] | 35.4 x 13 x 21 | |
| 原材料 | 外壳: ABS; PPSU | |
| 透镜材料 |
|
|
| 透镜校准 | 侧面的镜组 | |
| 密封材料 | EPDM | |
| 拧紧扭矩 [Nm] | 0.5 |
显示器/操作件
| 显示 |
|
|---|
注释
| 注释 |
|
|
|---|---|---|
| 包装单位 | 1 件 |
电气连接
| 接口 | 接插件: 1 x M8; 译码: A; 锁定: 金属, 镀层; 密封圈: EPDM |
|---|
图表
|
过量增益图
|
|
|---|
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — O6S215-00 — 13.04.2023 —
O6S215 –
O6SIOOKG/AS/4P
- 1:
- 感应面
电气连接
接插件: 1 x M8; 译码: A; 锁定: 金属, 镀层; 密封圈: EPDM
