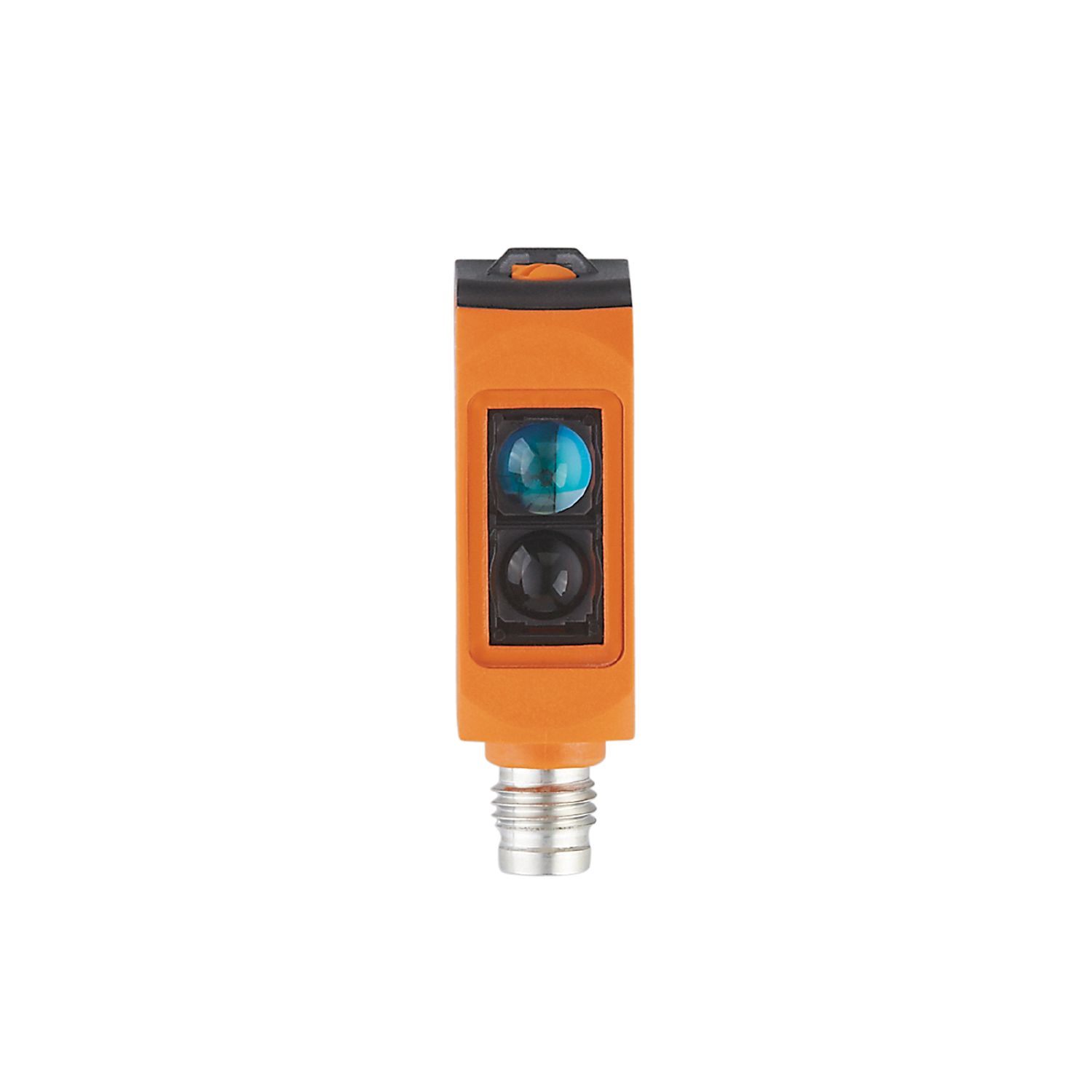

漫反射光电开关
O6T210
O6T-CPKG/AS/4P
漫反射光电开关
O6T210
O6T-CPKG/AS/4P
- 适合在空间受限情况下使用的特别紧凑外壳
- 通过电位器对量程进行直观设定
- 互补输出功能常开/常闭
产品特征
| 光线种类 | 红光 |
|---|---|
| 外壳 | 矩形的 |
应用
| 功能原理 | 漫反射光电开关 |
|---|
电气数据
| 工作电压 [V] | 10...30 DC |
|---|---|
| 电流损耗 [mA] | 16; ((24 V)) |
| 防护等级 | III |
| 反相保护 | 有 |
| 反相保护 | 有 |
| 光线种类 | 红光 |
| 波长 [nm] | 633 |
输出
| 电气设计 | PNP |
|---|---|
| 输出功能 | NC+NO |
| 开关量输出DC电压降最大值 [V] | 0.5 |
| 最小的负载电流 [mA] | 10 |
| 漏电流最大值 [mA] | 0.1 |
| 开关量输出DC的持续电流负载 [mA] | 100 |
| 开关频率DC [Hz] | 1000 |
| 短路保护 | 有 |
| 短路保护类型 | 脉冲 |
监控范围
| 检测距离 [mm] | 5...500; (白纸 200 x 200 mm 90 %反射) |
|---|---|
| 设定范围 [mm] | 5...500 |
| 检测距离可设 | 有 |
| 光斑直径最大值 [mm] | 15 |
| 光点尺寸参考 | 在最大的检测距离 |
反应时间
| 反应时间 [s] | < 300 |
|---|
工作条件
| 环境温度 [°C] | -10...60 |
|---|---|
| 外壳防护等级 | IP 65; IP 67 |
认证/测试
| EMC电磁兼容 |
|
||
|---|---|---|---|
| MTTF [年] | 1172 | ||
| UL认证 |
|
机械技术数据
| 重量 [g] | 15.8 | |
|---|---|---|
| 外壳 | 矩形的 | |
| 尺寸 [mm] | 46 x 13 x 21 | |
| 原材料 | 外壳: ABS; PPSU | |
| 透镜材料 |
|
|
| 透镜校准 | 侧面的镜组 | |
| 密封材料 | EPDM | |
| 拧紧扭矩 [Nm] | 0.5; (螺丝钉) |
显示器/操作件
| 显示 |
|
|---|
注释
| 注释 |
|
|
|---|---|---|
| 包装单位 | 1 件 |
电气连接
| 接口 | 接插件: 1 x M8; 译码: A; 锁定: 金属, 镀层; 密封圈: EPDM |
|---|
图表
|
过量增益图
|
|
|---|
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — O6T210-00 — 07.08.2023 —
O6T210 –
O6T-CPKG/AS/4P
- 1
- 电位计灵敏度
- 上面透镜的接收装置
- 下面透镜的发射装置
电气连接
接插件: 1 x M8; 译码: A; 锁定: 金属, 镀层; 密封圈: EPDM
