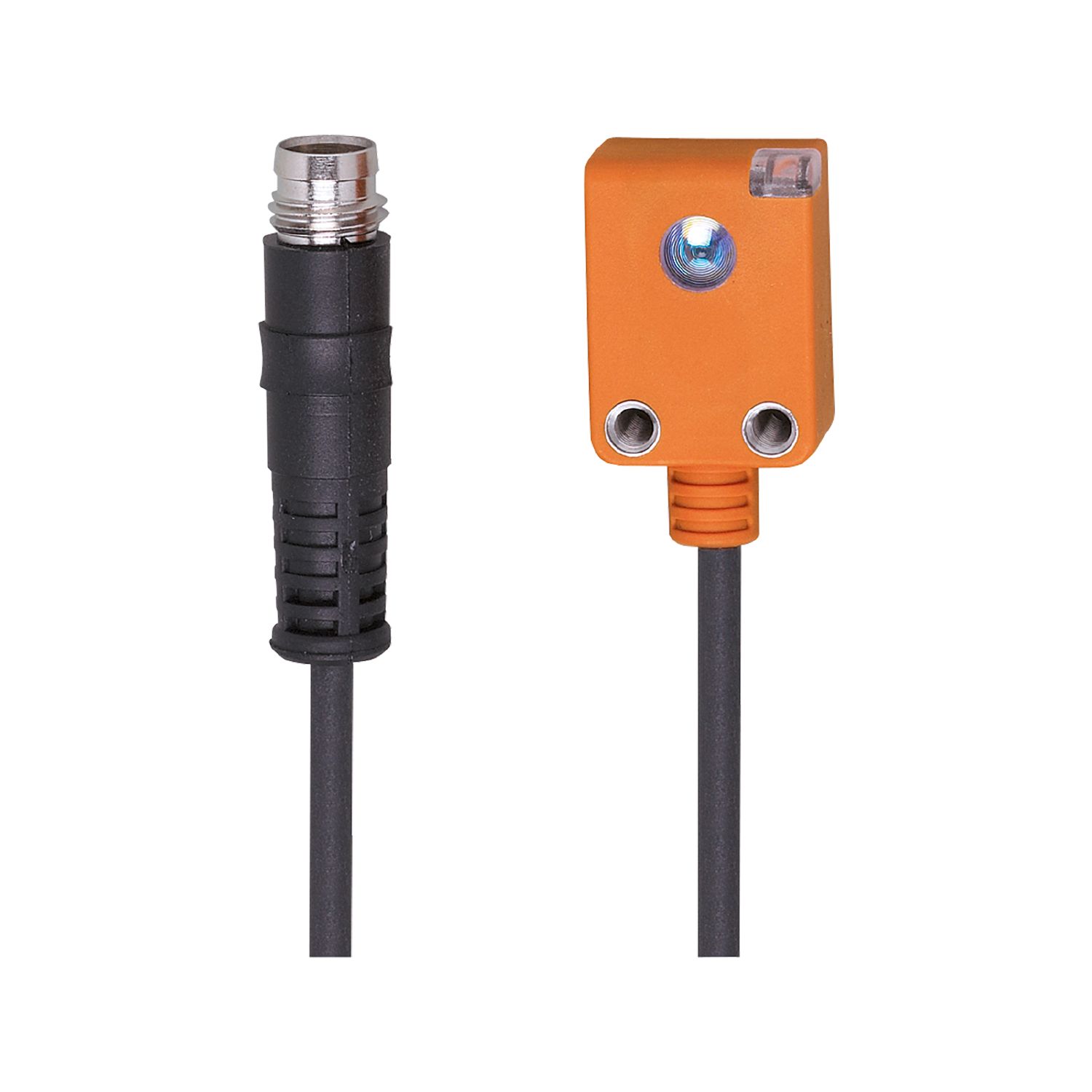

对射式光电开关接收装置
O7E202
O7E-DNKG/0,20M/AS
对射式光电开关接收装置
O7E202
O7E-DNKG/0,20M/AS
- 适合在空间受限情况下使用的特小外壳
- 用于输送和处理技术的可靠位置检测
- 小光斑和狭小光锥，用于检测较小物体
- 固定设定，可立刻做好使用准备
- 极长量程
产品特征
| 光线种类 | 红光 |
|---|---|
| 外壳 | 矩形的 |
应用
| 功能原理 | 对射式光电开关 |
|---|
电气数据
| 工作电压 [V] | 10...30 DC |
|---|---|
| 电流损耗 [mA] | 10; ((24 V)) |
| 防护等级 | III |
| 反相保护 | 有 |
| 光线种类 | 红光 |
输出
| 电气设计 | NPN |
|---|---|
| 输出功能 | 暗通模式 |
| 开关量输出DC电压降最大值 [V] | 2.5 |
| 开关量输出DC的持续电流负载 [mA] | 100 |
| 开关频率DC [Hz] | 1000 |
| 短路保护 | 有 |
| 短路保护类型 | 脉冲 |
监控范围
| 发射器/接收器 | 接收装置 |
|---|---|
| 检测距离 [m] | 0...1.5 |
| 检测距离可设 | 否 |
| 光点尺寸参考 | 在最大的检测距离 |
工作条件
| 环境温度 [°C] | -25...60 |
|---|---|
| 外壳防护等级 | IP 65 |
认证/测试
| EMC电磁兼容 |
|
||
|---|---|---|---|
| MTTF [年] | 1077 |
机械技术数据
| 重量 [g] | 14.3 | |
|---|---|---|
| 外壳 | 矩形的 | |
| 尺寸 [mm] | 20.3 x 15 x 9 | |
| 原材料 | PA | |
| 透镜材料 |
|
|
| 透镜校准 | 侧面的镜组 |
显示器/操作件
| 显示 |
|
|---|
注释
| 注释 |
|
|
|---|---|---|
| 包装单位 | 1 件 |
电气连接
| 接口 | 电缆: 0.2 m, PUR; 3 x 0.14 mm² |
|---|---|
| 接口 | 接插件: 1 x M8; 译码: A; 锁定: 卡紧螺纹套管接头 |
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — O7E202-00 — 13.04.2023 —
O7E202 –
O7E-DNKG/0,20M/AS
- 上面透镜的接收装置
电气连接
电缆: 0.2 m, PUR; 3 x 0.14 mm²
接插件: 1 x M8; 译码: A; 锁定: 卡紧螺纹套管接头
