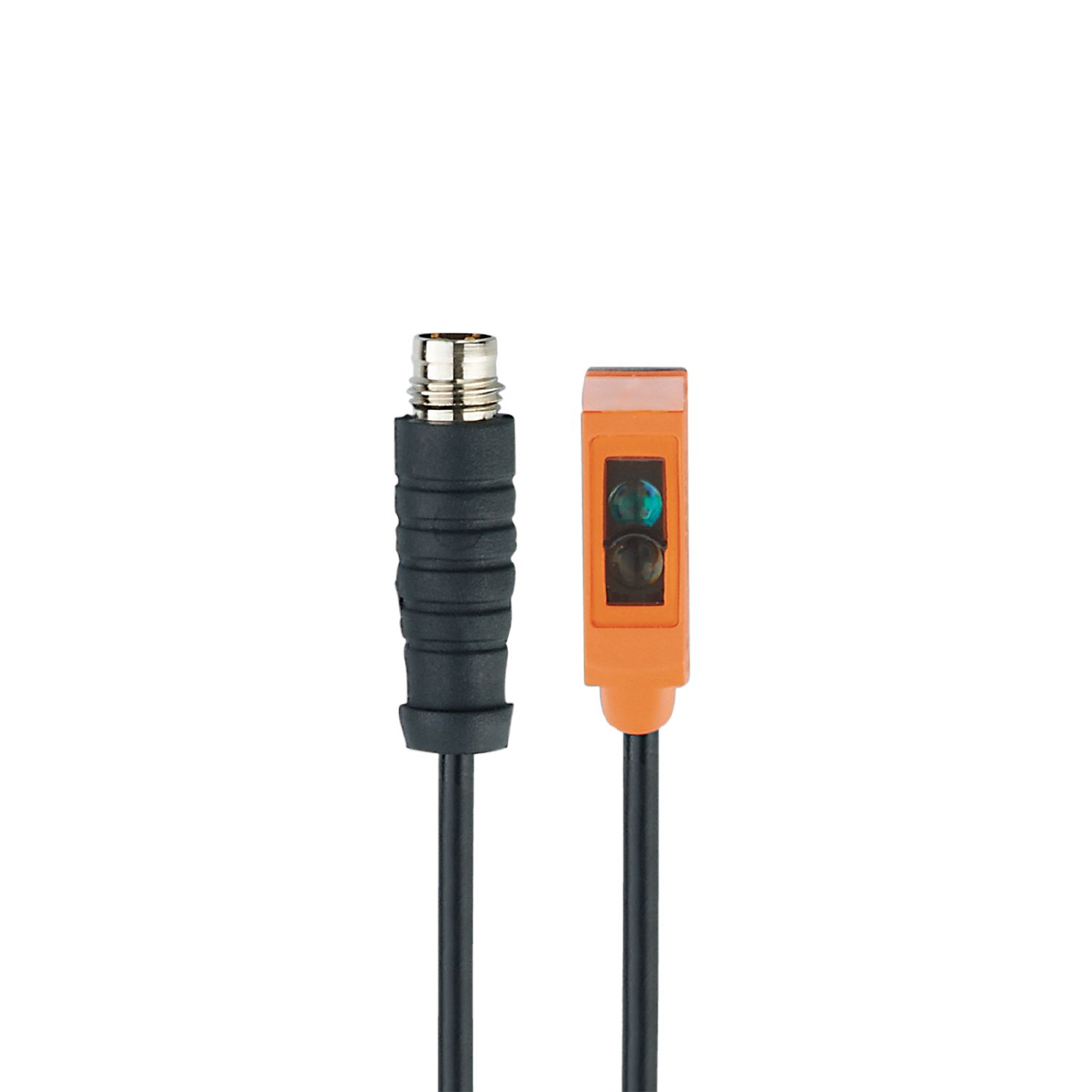

镜面反射光电开关

Name: O8P202
Brand: ifm
SKU: O8P202
Price: 1102.00 CNY

O8P202

O8P-FPKG/IO-Link/0,30M/AS/3P

镜面反射光电开关

O8P202

O8P-FPKG/IO-Link/0,30M/AS/3P

适合在空间受限情况下使用的特小外壳
用于输送和处理技术的可靠位置检测
精确检测极小、极平或反射性强的组件
极长量程

通过 IO-Link 可轻松设定量程

产品特征

光线种类	红光
外壳	矩形的

应用

特殊的性能	偏振滤光镜
功能原理	镜面反射光电开关

电气数据

工作电压 [V]	10...30 DC
电流损耗 [mA]	20; ((24 V))
防护等级	III
反相保护	有
光线种类	红光
波长 [nm]	633

输出

电气设计	PNP
输出功能	亮通和暗通模式; (可选)
开关量输出DC电压降最大值 [V]	2.5
开关量输出DC的持续电流负载 [mA]	100
开关频率DC [Hz]	1000
短路保护	有
短路保护类型	脉冲

监控范围

棱镜反射镜的检测距离 [m]	0.02...1.8; (棱镜反射镜 Ø 30 E20004)
检测距离可设	有
光斑直径最大值 [mm]	120
光点尺寸参考	在最大的检测距离
偏振滤光镜	有

接口

通信接口

IO-Link

传递类型

COM2 (38,4 kBaud)

IO-Link revision

1.1

SDCI标准

IEC 61131-9

外形

Smart Sensor: Device Identification; Device Diagnosis; Teach Channel; Switching Channel

SIO模式

有

必需的mater port type

处理周期最小值 [ms]

2.5

IO-Link过程数据（周期性）

功能	位长
过程值	8
设备状态	4
二进制开关信息	1

IO-Link功能（非周期性）

应用特定标签; 运行小时数计数器; 开关循环数计数器

支持的DeviceID

运行方式	DeviceID
default	786

工作条件

环境温度 [°C]	-25...60
外壳防护等级	IP 65; IP 67

认证/测试

EMC电磁兼容

EN 60947-5-2

MTTF [年]

1067

UL认证

Ta	-25...60 °C
Enclosure type	Type 1
电源	Limited Voltage/Current
UL认证编号	E017
文件数量UL	E174191

机械技术数据

重量 [g]

21.1

外壳

矩形的

尺寸 [mm]

28.1 x 8.1 x 14.4

原材料

外壳: ABS; 不锈钢(1.4404 / 316L)

透镜材料

PMMA

透镜校准

侧面的镜组

显示器/操作件

显示

开关状态	1 x LED, 黄色
操作	1 x LED, 绿色

注释

包装单位	1 件

电气连接

接口	电缆: 0.3 m, PVC, 黑色, Ø 2.9 mm; 3 x 0.08 mm²
接口	接插件: 1 x M8; 译码: A

图表

过量增益图

x:	距离 [mm]
y:	过量增益因子
