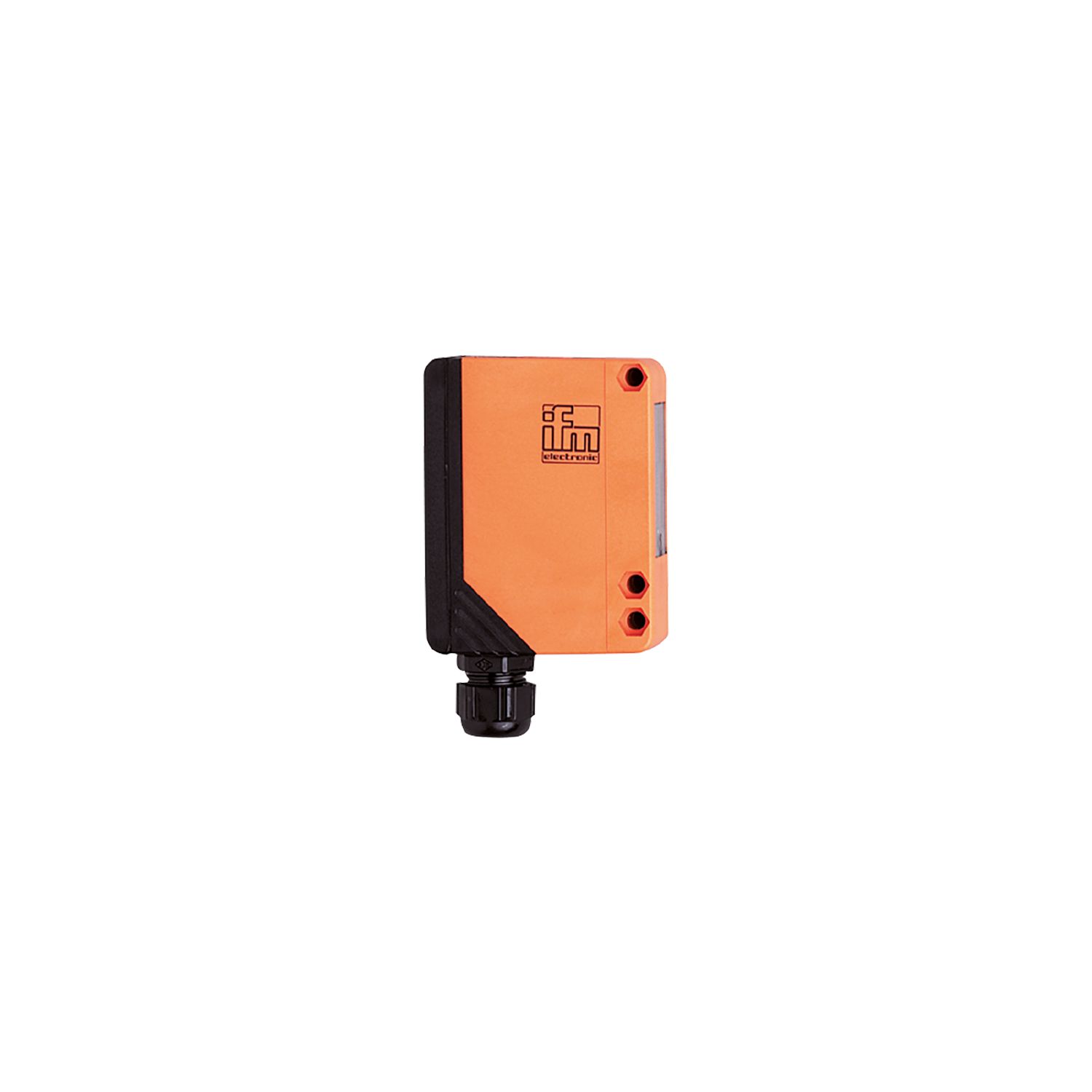

对射式光电开关发射装置
OA0101
OAS-OOOA
对射式光电开关发射装置
OA0101
OAS-OOOA
- 极长量程
- 交直流混合输出级
- 较大的 AC/DC 工作电压范围
- 坚固的外壳，适用于严苛的工业环境
- 用于检查操作状态的 LED 显示屏
产品特征
| 光线种类 | 红外线 |
|---|---|
| 外壳 | 矩形的 |
应用
| 功能原理 | 对射式光电开关 |
|---|
电气数据
| 频率AC [Hz] | 47...63 |
|---|---|
| 工作电压 [V] | 20...250 AC/DC |
| 消耗功率最大值 [VA] | 3.5 |
| 防护等级 | II |
| 光线种类 | 红外线 |
| 波长 [nm] | 880 |
输出
| 短路保护 | 否 |
|---|---|
| 过载保护 | 否 |
监控范围
| 发射器/接收器 | 发射装置 |
|---|---|
| 检测距离 [m] | < 50 |
| 检测距离可设 | 否 |
| 光斑直径最大值 [mm] | 1500 |
| 光点尺寸参考 | 在最大的检测距离 |
工作条件
| 环境温度 [°C] | -25...60 |
|---|---|
| 外壳防护等级 | IP 65 |
认证/测试
| EMC电磁兼容 |
|
||||
|---|---|---|---|---|---|
| MTTF [年] | 393 |
机械技术数据
| 重量 [g] | 278 | |
|---|---|---|
| 外壳 | 矩形的 | |
| 尺寸 [mm] | 90 x 30 x 70 | |
| 原材料 | PPO 改良的 | |
| 透镜材料 |
|
|
| 透镜校准 | 侧面的镜组 |
显示器/操作件
| 显示 |
|
|---|
附件
| 供货范围 |
|
|---|
注释
| 包装单位 | 1 件 |
|---|
电气连接
| 接口 | 接线端子: ...1.5 mm²; 电缆护套: Ø 4.5...10 mm; 电缆插接式接头: M16 X 1.5 |
|---|
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — OA0101-00 — 13.04.2023 —
OA0101 –
OAS-OOOA
- 1
- 保护板
- 上面和下面透镜各一个发射二极管
电气连接
接线端子: ...1.5 mm²; 电缆护套: Ø 4.5...10 mm; 电缆插接式接头: M16 X 1.5
