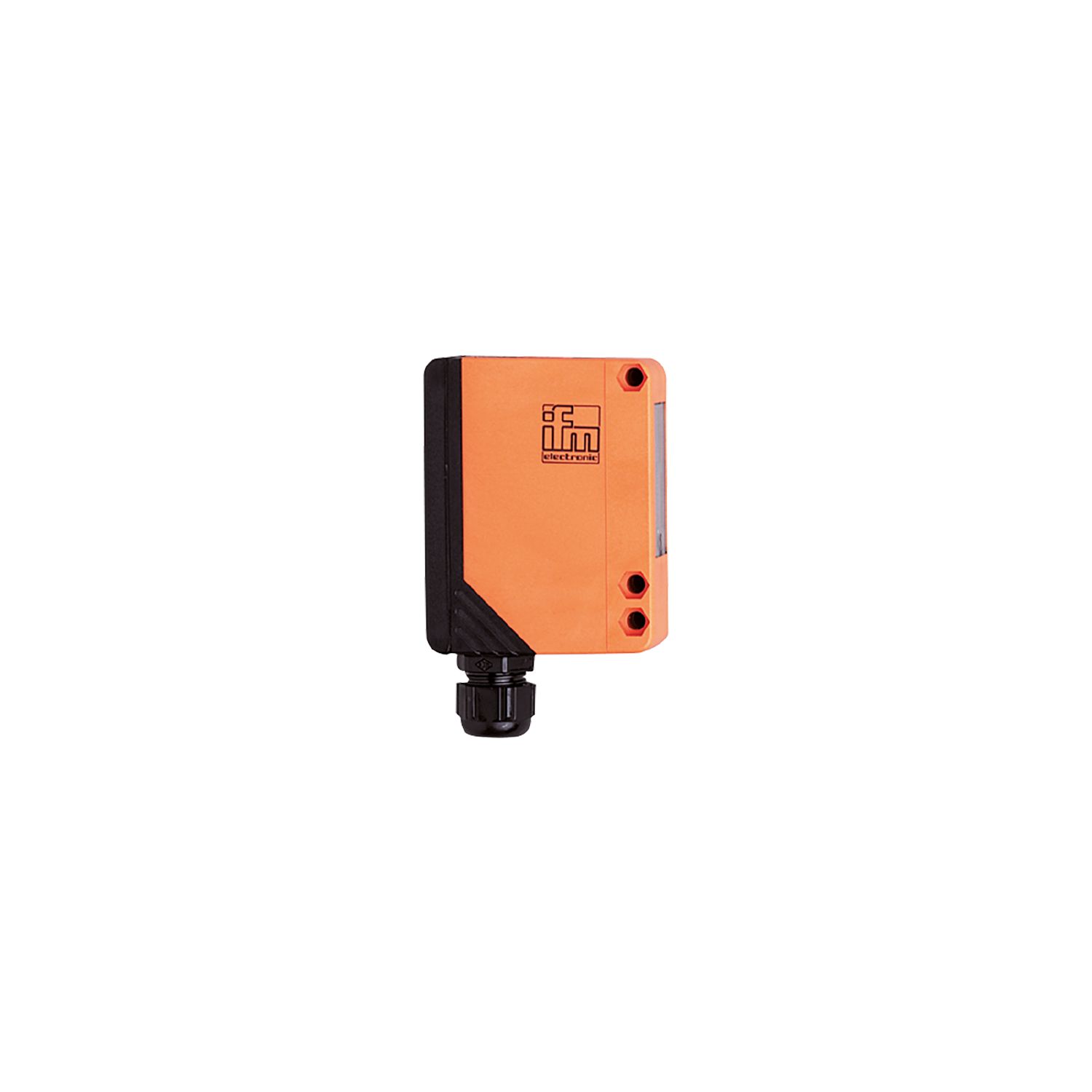

镜面反射光电开关
OA0105
OAR-FKOA/T
镜面反射光电开关
OA0105
OAR-FKOA/T
- 极长量程
- 直观地对灵敏度和开关延迟时长进行设定
- 可编程亮通/暗通模式
- 带有输出检查功能,发现污染或不当调节
- 用于检查运行、开关状态和功能的 LED 显示
产品特征
光线种类 | 红外线 |
---|---|
外壳 | 矩形的 |
应用
功能原理 | 镜面反射光电开关 |
---|
电气数据
频率AC [Hz] | 47...63 |
---|---|
工作电压 [V] | 20...250 AC/DC |
消耗功率最大值 [VA] | 2 |
防护等级 | II |
反相保护 | 否 |
光线种类 | 红外线 |
波长 [nm] | 880 |
输出
电气设计 | 继电器 |
---|---|
输出功能 | 亮通和暗通模式; (可选) |
继电器接口容量 | 250 V AC / 3 A / 360 VA, 125 V DC / 3 A / 30 W |
开关频率AC [Hz] | 10 |
开关频率DC [Hz] | 10 |
短路保护 | 否 |
过载保护 | 否 |
时间功能 [s] | 0.5...10 |
监控范围
棱镜反射镜的检测距离 [m] | 0.25...10; (棱镜反射镜 Ø 80 E20005) |
---|---|
检测距离可设 | 有 |
光斑直径最大值 [mm] | 350 |
光点尺寸参考 | 在最大的检测距离 |
工作条件
环境温度 [°C] | -25...60 |
---|---|
外壳防护等级 | IP 65 |
认证/测试
EMC电磁兼容 |
|
||||
---|---|---|---|---|---|
MTTF [年] | 264 |
机械技术数据
重量 [g] | 306 | |
---|---|---|
外壳 | 矩形的 | |
尺寸 [mm] | 90 x 30 x 70 | |
原材料 | PPO 改良的 | |
透镜材料 |
|
|
透镜校准 | 侧面的镜组 |
显示器/操作件
显示 |
|
||||||
---|---|---|---|---|---|---|---|
元件 |
|
电气连接
要求的保护 | 请根据IEC60127-2第一页中的指导标准,使用小型保险丝; ≤ 5 A; 快速行动 |
---|
附件
供货范围 |
|
---|
注释
注释 |
|
|
---|---|---|
包装单位 | 1 件 |
电气连接
接口 | 接线端子: ...1.5 mm²; 电缆护套: Ø 4.5...10 mm; 电缆插接式接头: M16 X 1.5 |
---|
图表
过量增益图
|
|
---|
