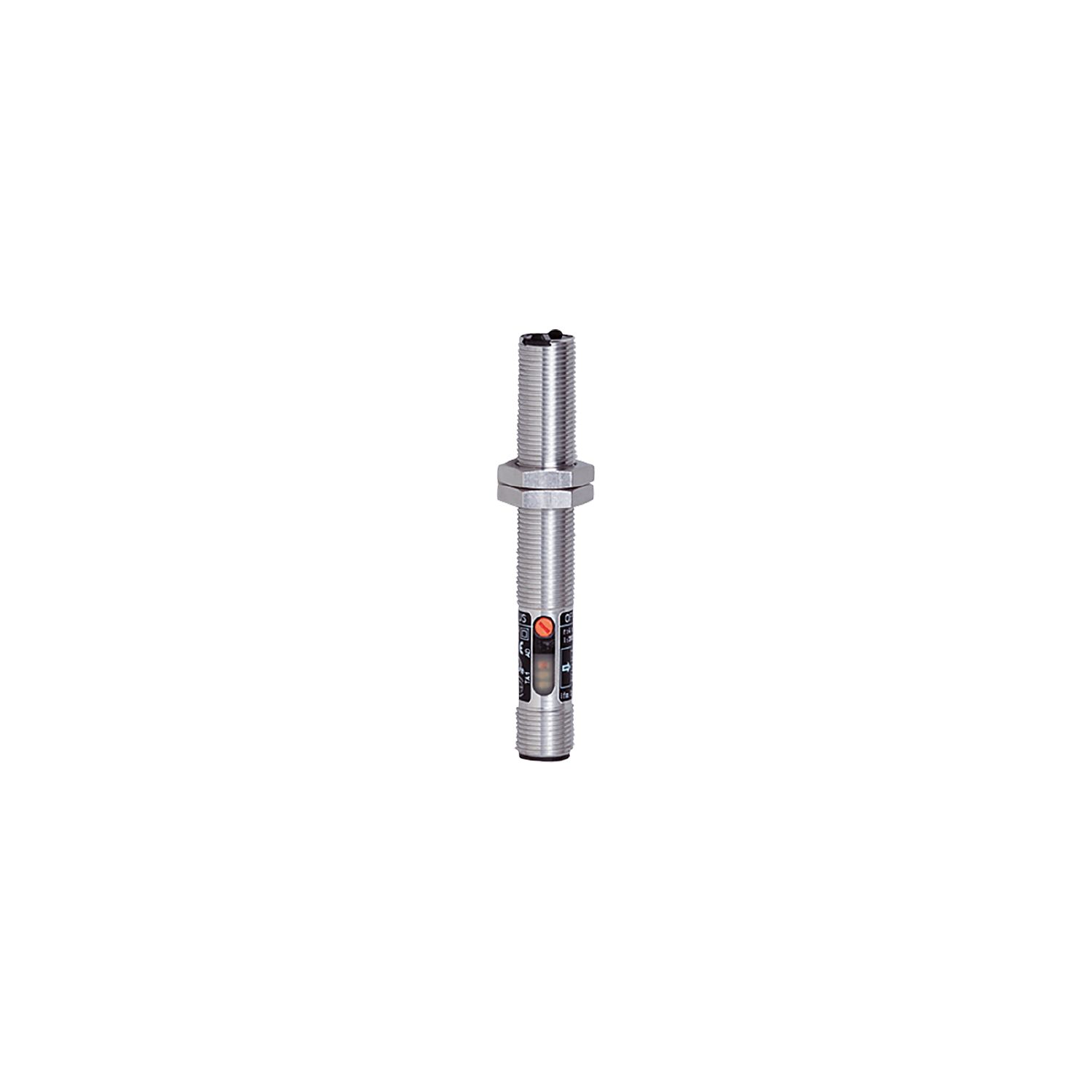

漫反射光电开关
OF5049
OFT-FNKG/US-100
漫反射光电开关
OF5049
OFT-FNKG/US-100
- 通过电位器对灵敏度进行直观设定
- 带有输出检查功能，发现污染或不当调节
- 坚固的金属外壳，适用于严苛的工业环境
- 可编程亮通/暗通模式
- 用于检查运行、开关状态和功能的 LED 显示
产品特征
| 光线种类 | 红外线 |
|---|---|
| 外壳 | 螺纹结构 |
应用
| 特殊的性能 | 功能监控输出 |
|---|---|
| 功能原理 | 漫反射光电开关 |
电气数据
| 工作电压 [V] | 10...36 DC |
|---|---|
| 电流损耗 [mA] | < 35 |
| 防护等级 | II |
| 反相保护 | 有 |
| 光线种类 | 红外线 |
| 波长 [nm] | 880 |
输出
| 电气设计 | NPN |
|---|---|
| 输出功能 | 亮通和暗通模式; (可选) |
| 开关量输出DC电压降最大值 [V] | 2.5 |
| 功能监控输出 | 有 |
| 功能检查输出电压降最大值 [V] | 3.5 |
| 用于功能监控输出的当前负载最大值 [mA] | 10 |
| 开关量输出DC的持续电流负载 [mA] | 200 |
| 开关频率DC [Hz] | 320 |
| 短路保护 | 有 |
| 短路保护类型 | 脉冲 |
| 过载保护 | 有 |
监控范围
| 检测距离 [mm] | 1...200; (白纸 200 x 200 mm) |
|---|---|
| 检测距离可设 | 有 |
| 光斑直径最大值 [mm] | 92 |
| 光点尺寸参考 | 在最大的检测距离 |
工作条件
| 环境温度 [°C] | -25...60 |
|---|---|
| 外壳防护等级 | IP 65 |
认证/测试
| EMC电磁兼容 |
|
||||
|---|---|---|---|---|---|
| MTTF [年] | 601 |
机械技术数据
| 重量 [g] | 43.3 | |
|---|---|---|
| 外壳 | 螺纹结构 | |
| 尺寸 [mm] | M12 x 1 / L = 74 | |
| 螺纹代号 | M12 x 1 | |
| 原材料 | 黄铜 镀镍的 | |
| 透镜材料 |
|
显示器/操作件
| 显示 |
|
|---|
附件
| 供货范围 |
|
|---|
注释
| 包装单位 | 1 件 |
|---|
电气连接
| 接口 | 接插件: 1 x M12; 译码: A |
|---|
图表
|
过量增益图
|
|
|---|
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — OF5049-01 — 13.04.2023 —
OF5049 –
OFT-FNKG/US-100
- 1
- 电位计
电气连接
接插件: 1 x M12; 译码: A
接口
- 2
- 功能监控输出
