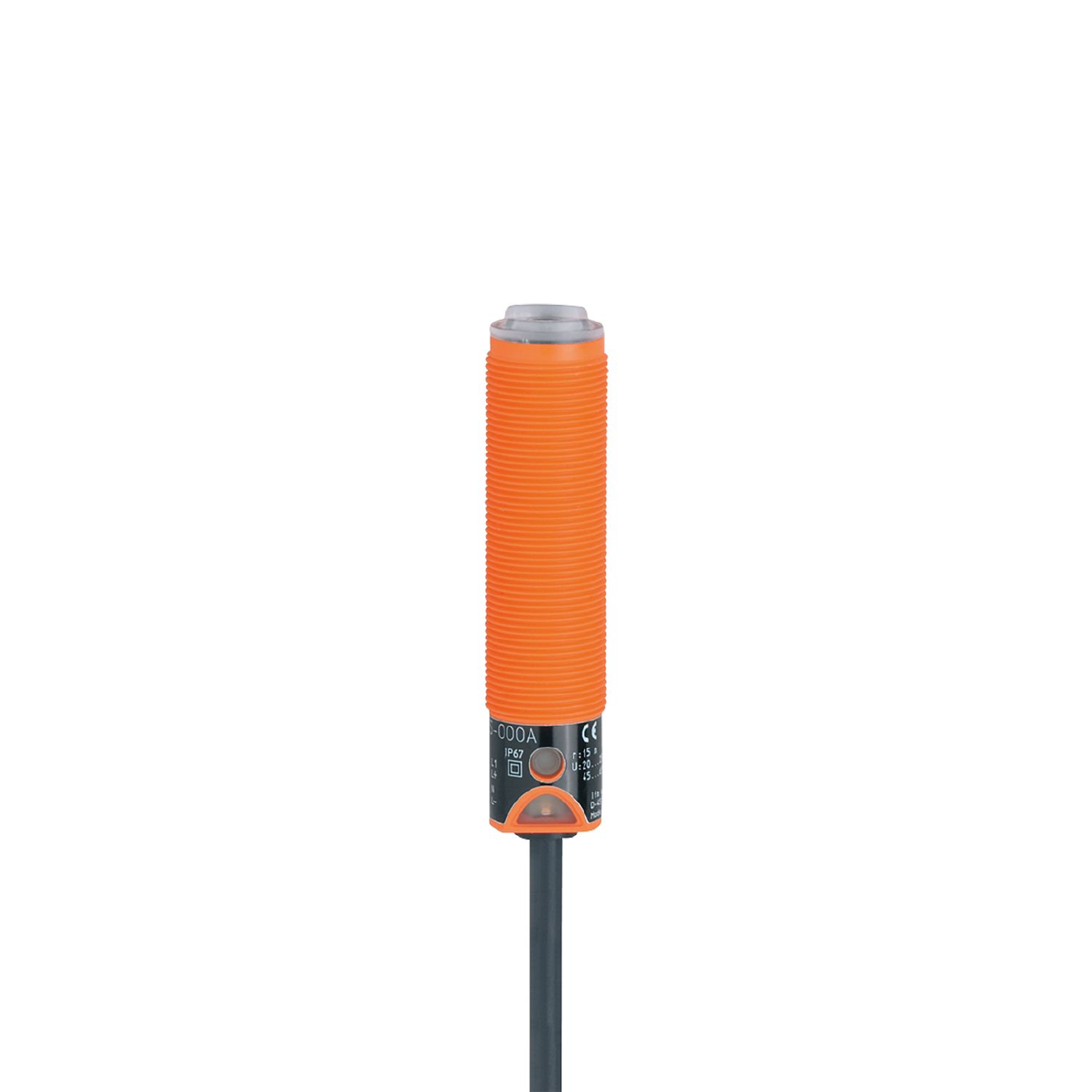

镜面反射光电开关
OG0032
OGP-DBOA
镜面反射光电开关
OG0032
OGP-DBOA
- 长量程
- 通过按钮对灵敏度进行直观设定
- 用于检查开关状态和功能的 LED 显示
- 交直流混合输出级
- 坚固的外壳，适用于严苛的工业环境
产品特征
| 光线种类 | 红光 |
|---|---|
| 外壳 | 螺纹结构 |
应用
| 特殊的性能 | 偏振滤光镜 |
|---|---|
| 功能原理 | 镜面反射光电开关 |
电气数据
| 频率AC [Hz] | 47...63 |
|---|---|
| 工作电压 [V] | 20...250 AC/DC |
| 防护等级 | II |
| 反相保护 | 否 |
| 光线种类 | 红光 |
| 波长 [nm] | 660 |
输出
| 输出功能 | 暗通模式 |
|---|---|
| 开关量输出DC电压降最大值 [V] | 8 |
| 开关量输出AC电压降最大值 [V] | 8 |
| 最小的负载电流 [mA] | 5 |
| 漏电流最大值 [mA] | 1.7 |
| 开关量输出AC的持续电流负载 [mA] | 90; (180 (...40 °C)) |
| 开关量输出DC的持续电流负载 [mA] | 90; (180 (...40 °C)) |
| 开关量输出短暂的电流负载 [mA] | 600; (20 ms / 0,5 Hz) |
| 开关频率AC [Hz] | 25 |
| 开关频率DC [Hz] | 25 |
| 短路保护 | 否 |
| 过载保护 | 否 |
监控范围
| 棱镜反射镜的检测距离 [m] | 3; (棱镜反射镜 Ø 80 E20005) |
|---|---|
| 检测距离可设 | 有 |
| 光斑直径最大值 [mm] | 262 |
| 光点尺寸参考 | 在最大的检测距离 |
| 偏振滤光镜 | 有 |
工作条件
| 环境温度 [°C] | -25...80 |
|---|---|
| 外壳防护等级 | IP 67 |
认证/测试
| EMC电磁兼容 |
|
||||
|---|---|---|---|---|---|
| MTTF [年] | 339 |
机械技术数据
| 重量 [g] | 122.6 | |
|---|---|---|
| 外壳 | 螺纹结构 | |
| 尺寸 [mm] | M18 x 1 / L = 78.5 | |
| 螺纹代号 | M18 x 1 | |
| 原材料 | PBT | |
| 透镜材料 |
|
显示器/操作件
| 显示 |
|
|---|
电气连接
| 要求的保护 | 请根据IEC60127-2第一页中的指导标准，使用小型保险丝; ≤ 2 A; 快速行动 |
|---|
附件
| 供货范围 |
|
|---|
注释
| 注释 |
|
|
|---|---|---|
| 包装单位 | 1 件 |
电气连接
| 接口 | 电缆: 2 m, PVC; 2 x 0.5 mm² |
|---|
图表
|
过量增益图
|
|
|---|
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — OG0032-00 — 13.04.2023 —
OG0032 –
OGP-DBOA
- 1
- 按钮
电气连接
电缆: 2 m, PVC; 2 x 0.5 mm²
接口
- 注释 : 请根据IEC60127-2第一页中的指导标准，使用小型保险丝 ≤ 2 A 快速行动
- 芯线颜色 :
- BN =
- 棕色
- BU =
- 蓝色
