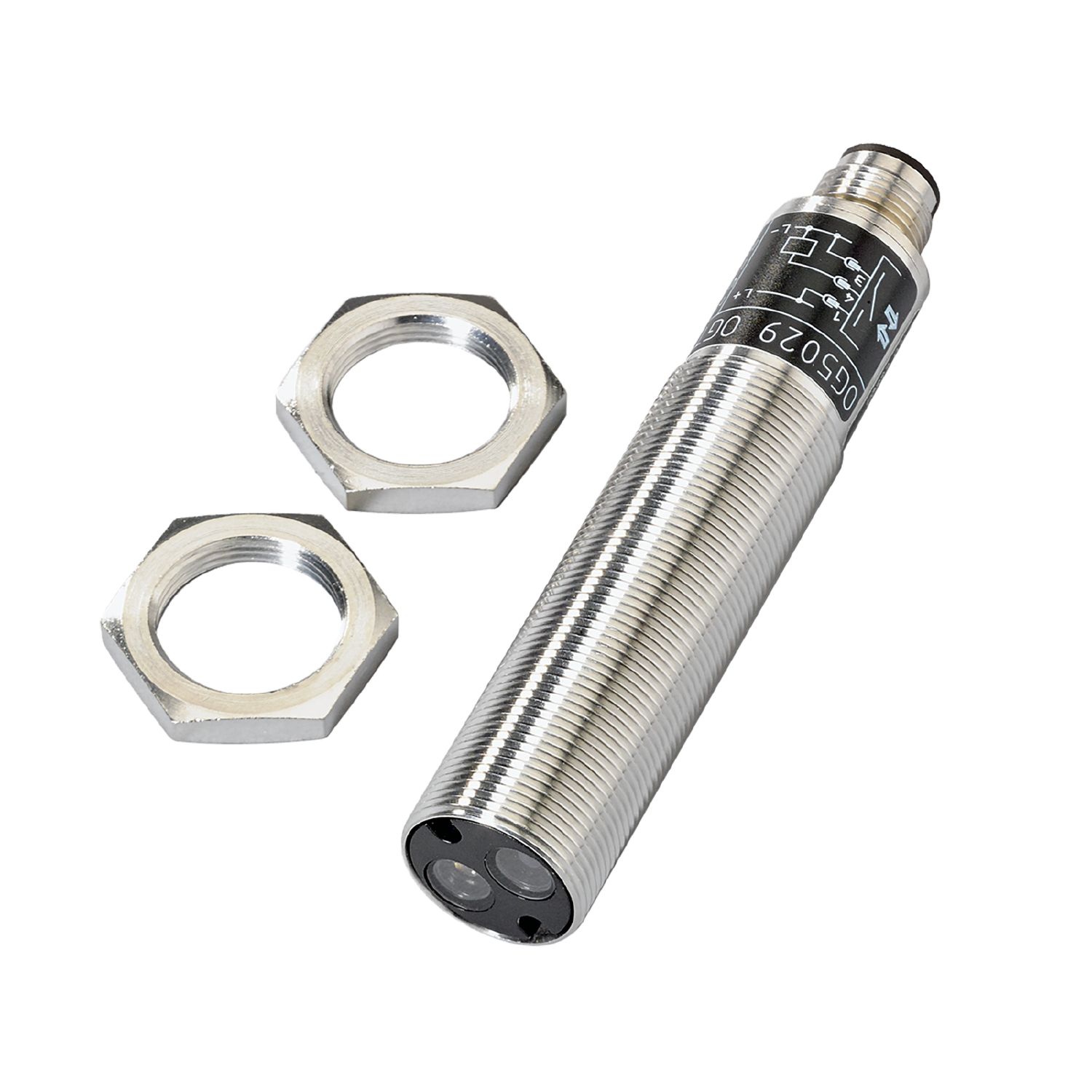

漫反射光电开关
OG5029
OGT-HPKG/US-100-DPS
漫反射光电开关
OG5029
OGT-HPKG/US-100-DPS
- 清晰明确地指示开关状态
- 坚固的外壳，适用于严苛的工业环境
- 固定设定，可立刻做好使用准备
- 固定部件范围广
产品特征
| 光线种类 | 红外线 |
|---|---|
| 外壳 | 螺纹结构 |
应用
| 功能原理 | 漫反射光电开关 |
|---|
电气数据
| 工作电压 [V] | 10...55 DC |
|---|---|
| 电流损耗 [mA] | 10; ((24 V)) |
| 防护等级 | II |
| 反相保护 | 有 |
| 光线种类 | 红外线 |
| 波长 [nm] | 880 |
输出
| 电气设计 | PNP |
|---|---|
| 输出功能 | 亮通模式 |
| 开关量输出DC电压降最大值 [V] | 2.5 |
| 开关量输出DC的持续电流负载 [mA] | 250 |
| 开关频率DC [Hz] | 160 |
| 短路保护 | 有 |
| 短路保护类型 | 脉冲 |
| 过载保护 | 有 |
监控范围
| 检测距离 [mm] | < 100; (白纸 200 x 200 mm) |
|---|
工作条件
| 环境温度 [°C] | -25...80 |
|---|---|
| 外壳防护等级 | IP 65 |
认证/测试
| EMC电磁兼容 |
|
||||
|---|---|---|---|---|---|
| MTTF [年] | 826 |
机械技术数据
| 重量 [g] | 74.3 | |
|---|---|---|
| 外壳 | 螺纹结构 | |
| 尺寸 [mm] | M18 x 1 | |
| 螺纹代号 | M18 x 1 | |
| 原材料 | 黄铜 镀镍的 | |
| 透镜材料 |
|
显示器/操作件
| 显示 |
|
|---|
附件
| 供货范围 |
|
|---|
注释
| 包装单位 | 1 件 |
|---|
电气连接
| 接口 | 接插件: 1 x M12; 译码: A |
|---|
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — OG5029-00 — 13.04.2023 —
OG5029 –
OGT-HPKG/US-100-DPS
电气连接
接插件: 1 x M12; 译码: A
