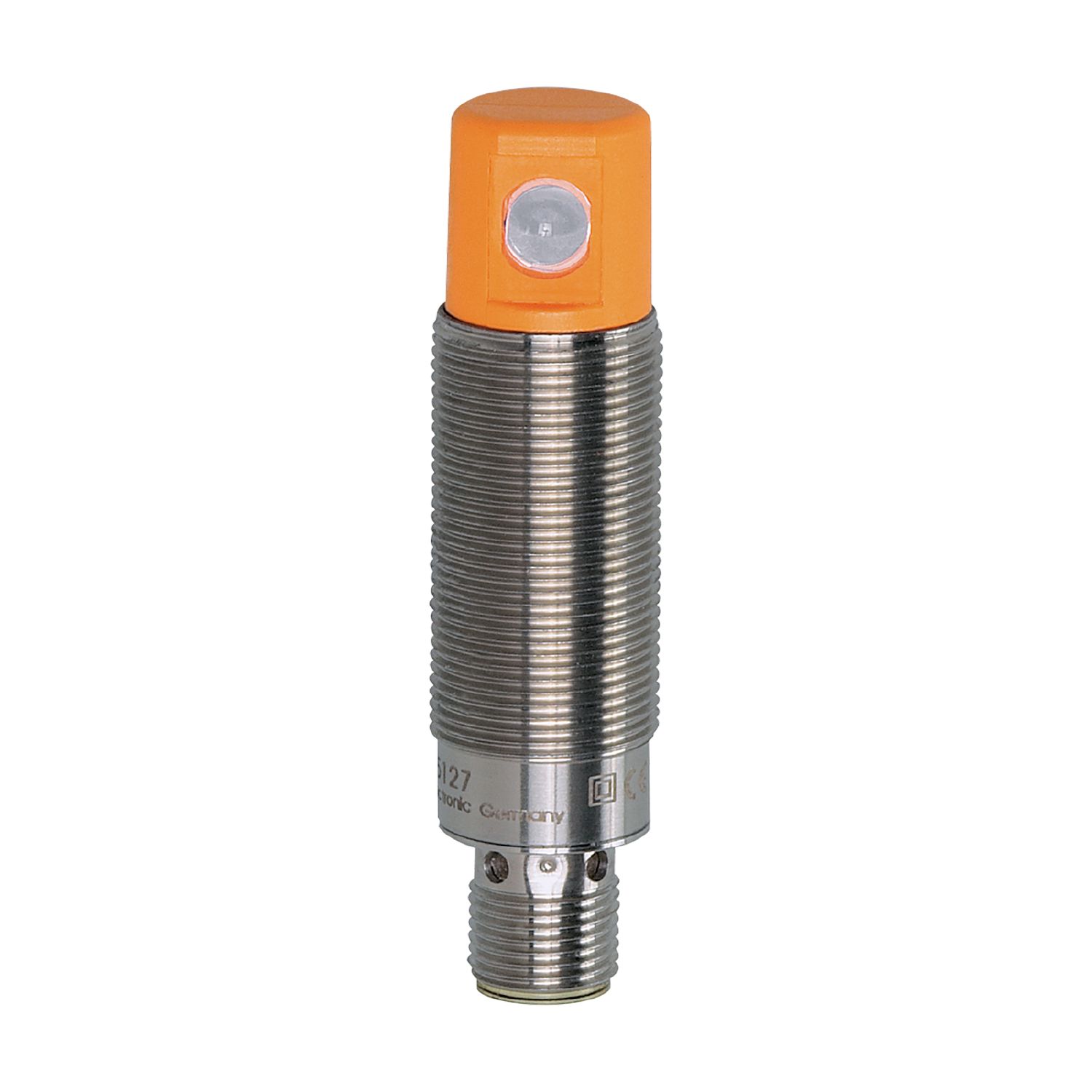

对射式光电开关发射装置
OG5129
OGS-OOKG/US/90°
对射式光电开关发射装置
OG5129
OGS-OOKG/US/90°
- 特别节省空间的设计，侧面发光
- 用于空间受限的情况
- 固定设定，可立刻做好使用准备
- 坚固的外壳，适用于严苛的工业环境
- 极长量程
产品特征
| 光线种类 | 红光 |
|---|---|
| 外壳 | 螺纹结构 |
应用
| 功能原理 | 对射式光电开关 |
|---|
电气数据
| 工作电压 [V] | 10...30 DC; (符合cULus - Class 2标准) |
|---|---|
| 电流损耗 [mA] | < 19 |
| 防护等级 | II |
| 反相保护 | 有 |
| 光线种类 | 红光 |
| 波长 [nm] | 660 |
监控范围
| 发射器/接收器 | 发射装置 |
|---|---|
| 检测距离 [m] | < 9 |
| 检测距离可设 | 否 |
| 光斑直径最大值 [mm] | 3000 |
| 光点尺寸参考 | 在最大的检测距离 |
工作条件
| 环境温度 [°C] | -25...60 |
|---|---|
| 外壳防护等级 | IP 68 |
认证/测试
| EMC电磁兼容 |
|
||||
|---|---|---|---|---|---|
| MTTF [年] | 1714 |
机械技术数据
| 重量 [g] | 58 | |
|---|---|---|
| 外壳 | 螺纹结构 | |
| 尺寸 [mm] | M18 x 1 / L = 59.3 | |
| 螺纹代号 | M18 x 1 | |
| 原材料 | 特种钢; ABS | |
| 透镜材料 |
|
显示器/操作件
| 显示 |
|
|---|
附件
| 供货范围 |
|
|---|
注释
| 包装单位 | 1 件 |
|---|
电气连接
| 接口 | 接插件: 1 x M12; 译码: A |
|---|
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — OG5129-00 — 13.04.2023 —
OG5129 –
OGS-OOKG/US/90°
电气连接
接插件: 1 x M12; 译码: A
