  2. OGD580

激光测距传感器

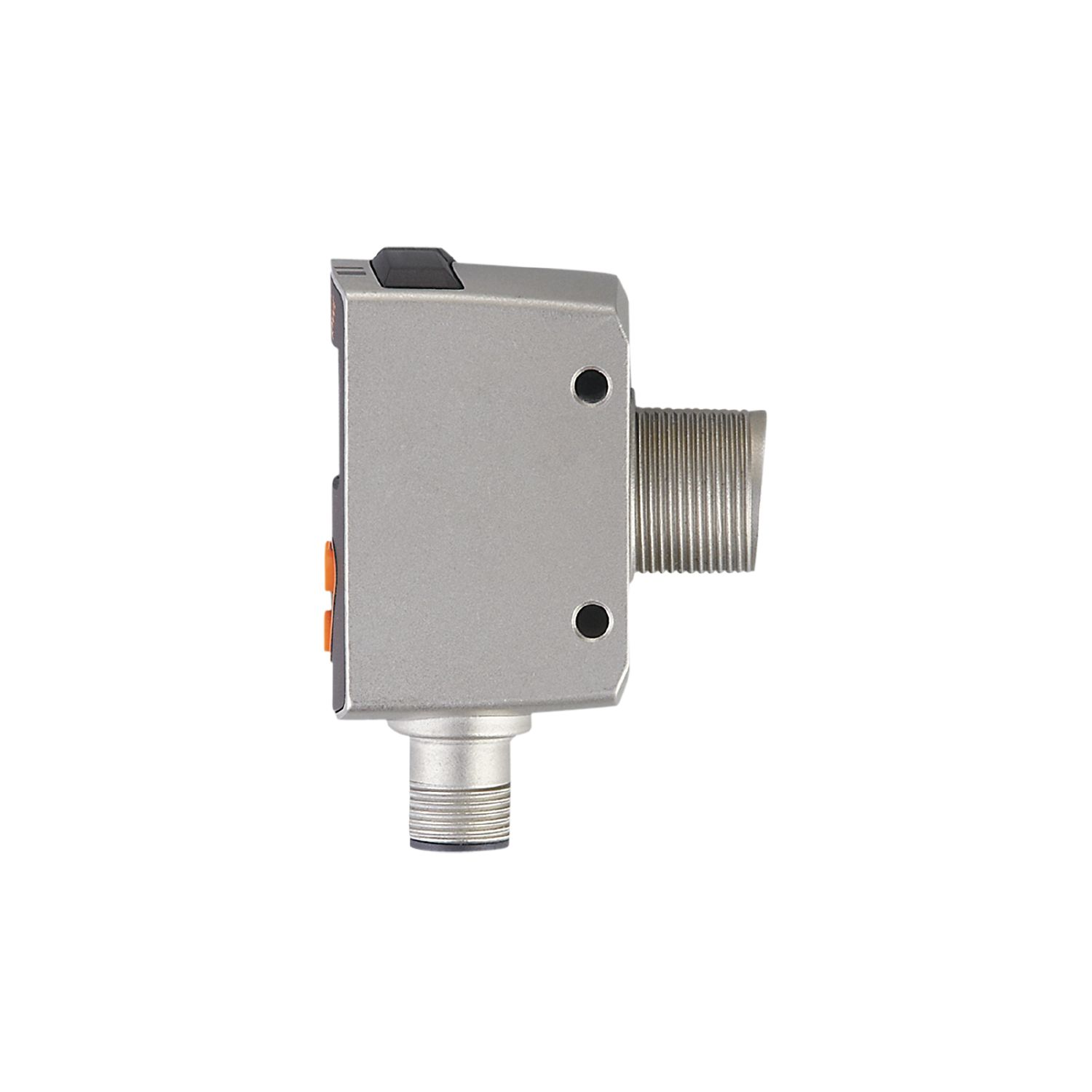

OGD580

OGDLFPKG/IO-LINK/US

激光测距传感器

OGD580

OGDLFPKG/IO-LINK/US

  • 紧凑小巧设计,带标准M18螺纹和PMD技术
  • 长量程
  • 独立于颜色的量程
  • 带激光防护等级1的传感器 - 例如: 适用于汽车行业
  • 通过产品的IO-Link和双色显示屏,进行距离值的可视化及设置
  • ce
  • ukca
  • cul
  • iolink
产品特征
光线种类 红光
激光防护等级 1
外壳 带M18螺纹的方形设计
应用
应用 [m] 0.03...1.5
电气数据
工作电压 [V] 10...30 DC; (符合cULus - Class 2标准)
电流损耗 [mA] < 75; (24 V)
防护等级 III
反相保护
光线种类 红光
波长 [nm] 650
使用寿命 [h] 50000
输出
电气设计 PNP
输出功能 2 x 常开,2 x 常闭; (可设定参数)
开关量输出DC的持续电流负载 [mA] 100; (每个输出)
短路保护类型 脉冲
过载保护
监控范围
光斑宽度最大值 [mm] 5
光斑高度最大值 [mm] 5
光点尺寸参考 在最大的检测距离
背景消隐 [m] 0.03...20
测量/设定范围
测量范围 [m] 0.025...1.5
测量频率 [Hz] < 33
接口
通信接口 IO-Link
传递类型 COM2 (38,4 kBaud)
IO-Link revision 1.1
SDCI标准 IEC 61131-9
外形 Smart Sensor: Sensor Identification; Binary Data Channel; Process Value; Sensor Diagnosis
SIO模式
必需的mater port type A
模拟过程数据 2
二位输出过程数据 2
处理周期最小值 [ms] 6
支持的DeviceID
运行方式 DeviceID
default 925
工作条件
环境温度 [°C] -25...60
注意环境温度
当环境温度<-10°C时,预热时间是必要的。
激光关闭。
存储温度 [°C] -30...80
外壳防护等级 IP 65; IP 67
认证/测试
EMC电磁兼容
EN 60947-5-2
激光防护等级 1
激光保护注意事项
注意: 激光
激光等级: 1
EN / IEC60825-1:2007
EN / IEC60825-1:2014
符合21 CFR 1040,除了根据激光通知编号的偏差 50, 2007年六月.
MTTF [年] 172
机械技术数据
重量 [g] 205.5
外壳 带M18螺纹的方形设计
尺寸 [mm] 61.7 x 22.5 x 45.2
螺纹代号 M18 x 1
原材料 外壳: 不锈钢(1.4404 / 316L); PPSU; ABS; PMMA; PBT / PC; EPDM; 前面透镜: 玻璃
透镜校准 侧面的镜组
显示器/操作件
显示
开关状态 2 x LED, 黄色
1 x 字母数字显示, 3位数字
附件
供货范围
固定螺母: 2
注释
包装单位 1 件
电气连接
接口 接插件: 1 x M12; 译码: A
图表
a: 传感器
b: 目标
c: 背景
x: 距离传感器/目标物 [mm]
y: 最小的距离物体/背景 [mm]
距离测量的滞后曲线
x: 距离传感器/目标物 [mm]
y: 最小的距离物体/背景 [mm]
1 = 背景黑色(减弱6 %)
2 = 白色背景(90 %反射率)
其他数据
参数 设定范围 出厂设定
Uni cm, inch cm
OU1 Hno, Hnc, Fno, Fnc, OFF Hno
SP1 [cm] 3...150 150
nP1 [cm] 3...150 20
FSP1 [cm] 3...150 25
OU2 Hno, Hnc, Fno, Fnc, OFF Hno
SP2 [cm] 3...150 3
nP2 [cm] 3...150 30
FP2 [cm] 3...150 35
dS1 [s] 0...0.1...5 0
dr1 [s] 0...0.1...5 0
dS2 [s] 0...0.1...5 0
dr2 [s] 0...0.1...5 0
dFo [s] 0...0.1...5 0.1
dIS ON / OFF ON
可重复性: 6 σ
测量值的重复精度
距离 白色(90 %反射) 黑色(6 %...90 %减弱)
25 mm 8.0 mm 15.0 mm
750 mm 8.0 mm 15.0 mm
1500 mm 20.0 mm 60.0 mm
数值用于
物体的外部光线 < 10 klx
恒定的环境条件 23 °C / 960 hPa
最小的启动时间(分钟) 15
