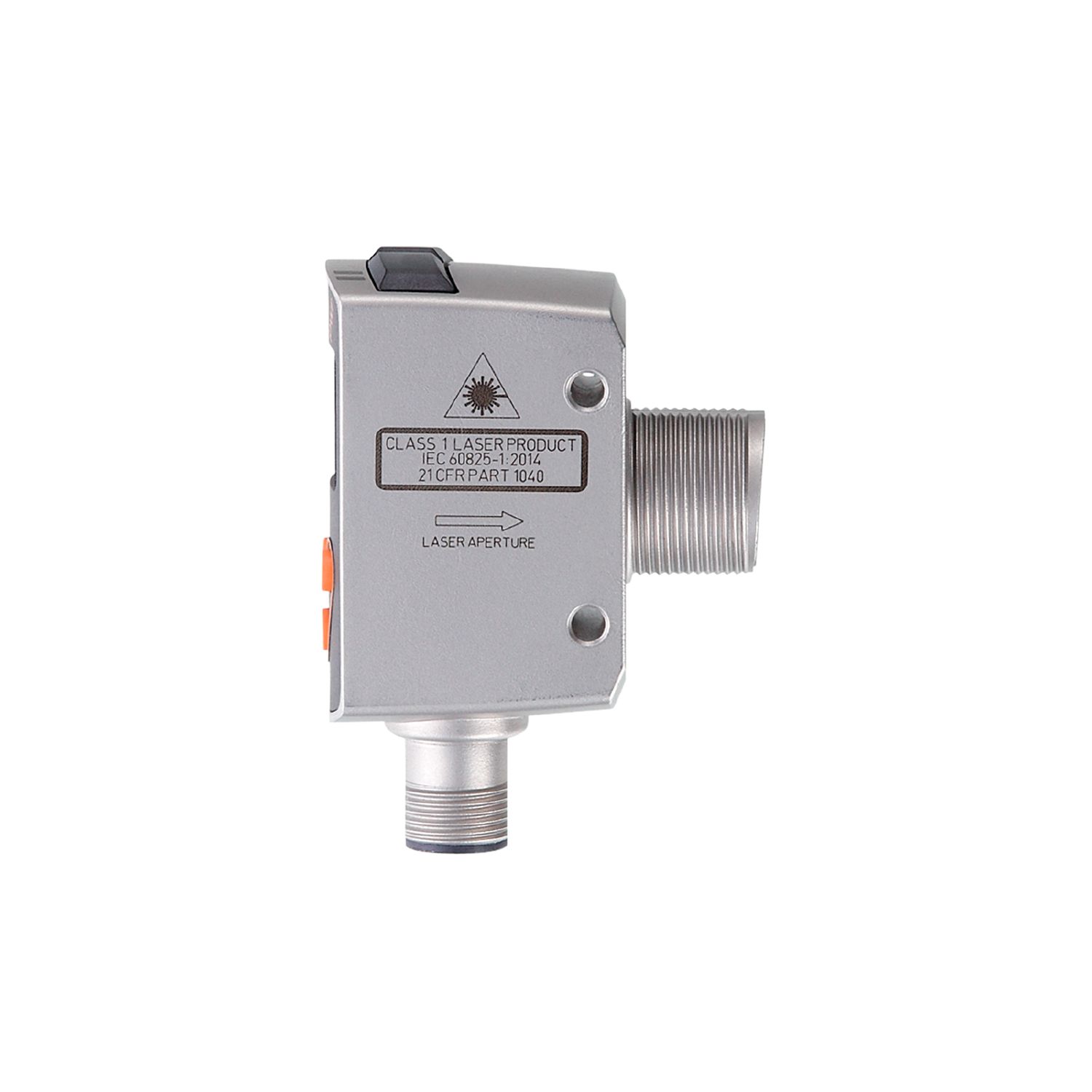

OGD583

激光测距传感器

Name: OGD583
Brand: ifm
SKU: OGD583
Price: 3872.00 CNY

OGD583

OGDLFPKG/IO-LINK/US

激光测距传感器

OGD583

OGDLFPKG/IO-LINK/US

耐震的正面塑料镜头
同步输出距离值和反射率，提高过程可靠性/同时输出距离值和反射率，提高过程可靠性
基于反射率识别和分拣物体

过程值可以在显示器上显示2种颜色并通过IO-Link发送

产品特征

光线种类	红光
激光防护等级	1
外壳	带M18螺纹的方形设计

电气数据

工作电压 [V]	10...30 DC; (符合cULus - Class 2标准)
电流损耗 [mA]	< 75; (24 V)
防护等级	III
反相保护	有
光线种类	红光
波长 [nm]	650
使用寿命 [h]	50000

输入

输入	激光打开/关闭

输出

电气设计	PNP
输出功能	2 x 常开/常闭; (可设定参数)
每个输出最大电流负载 [mA]	100
开关频率DC [Hz]	11
短路保护类型	脉冲
过载保护	有

监控范围

检测距离 [mm]	< 1500
光斑直径最大值 [mm]	5
光点尺寸参考	在最大的检测距离
背景消隐 [m]	< 20

测量/设定范围

测量范围 [m]	0.08...1.5
距离设置范围 [m]	0.085...1.5
物体反射率设置范围 [%]	6...900; (反射率; 6 % 黑色纸; 100 % 白纸)
测量频率 [Hz]	33

接口

通信接口

IO-Link

传递类型

COM2 (38,4 kBaud)

IO-Link revision

1.1

SDCI标准

IEC 61131-9

外形

Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis

SIO模式

有

必需的mater port type

处理周期最小值 [ms]

IO-Link过程数据（周期性）

功能	位长
过程值	2 x 16
设备状态	4
二进制开关信息	2

IO-Link功能（非周期性）

应用特定标签; 运行小时数计数器; 开关循环数计数器

支持的DeviceID

运行方式	DeviceID
default	926

注释

更多信息请参见“下载”中的IODD PDF文件

工作条件

环境温度 [°C]

-25...60

注意环境温度

当环境温度<-10°C时，预热时间是必要的。

激光关闭。

存储温度 [°C]

-30...80

外壳防护等级

IP 65; IP 67

认证/测试

激光防护等级

激光保护注意事项

注意:	激光
激光等级:	1
	EN / IEC60825-1:2007
	EN / IEC60825-1:2014
	符合21 CFR 1040，除了根据激光通知编号的偏差 50, 2007年六月.

MTTF [年]

217

UL认证

Ta	-20...60 °C
Enclosure type	Type 1
电源	Class 2
文件数量UL	E174191

机械技术数据

重量 [g]	229.15
外壳	带M18螺纹的方形设计
尺寸 [mm]	61.7 x 22.5 x 45.2
螺纹代号	M18 x 1
原材料	外壳: 不锈钢(1.4404 / 316L); PPSU; ABS; PMMA; PBT / PC; EPDM; 前面透镜: PMMA
透镜校准	侧面的镜组

显示器/操作件

显示

开关状态	2 x LED, 黄色
	1 x 字母数字显示, 3位数字

元件

按钮

附件

供货范围

固定螺母: 2

注释

包装单位	1 件

电气连接

接口	接插件: 1 x M12; 译码: A

图表

物体反射率的滞后曲线

距离测量的滞后曲线

a:	传感器
b:	目标
c:	背景
x:	距离传感器/目标物 [mm]
y:	最小的距离物体/背景 [mm]

其他数据

参数	设定范围	出厂设定
Uni	cm	cm
OU1	Hno, Hnc, Fno, Fnc, OFF	Hno
SP1 [cm]	8.5…150	150
nP1 [cm]	8.5…150	20
FP1 [cm]	8.5…150	25
LG1	And,Or,Off	Off
dS1 [s]	0…0.1…5	0
dr1 [s]	0…0.1…5	0
OU2	Hno, Hnc, Fno, Fnc, OFF	Hno
SP2 [%]	6…900	6
bP2 [%]	6…900	60
dP2 [%]	6…900	30
HyL	Lo/Hi	Lo
LG2	And,Or,Off	Off
dS2 [s]	0...0.1...5	0
dr2 [s]	0...0.1...5	0
dFO [s]	0...0.1...5	0.1
dIS	ON / OFF	ON

可重复性: 6 σ

	测量值的重复精度
距离	白色(90 %反射)	黑色(6 %...90 %减弱)
85 mm	12.0 mm	22.0 mm
750 mm	12.0 mm	22.0 mm
1500 mm	30.0 mm	90.0 mm

数值用于
物体的外部光线	< 10 klx
恒定的环境条件	23 °C / 960 hPa
最小的启动时间(分钟)	15
