- OGE081

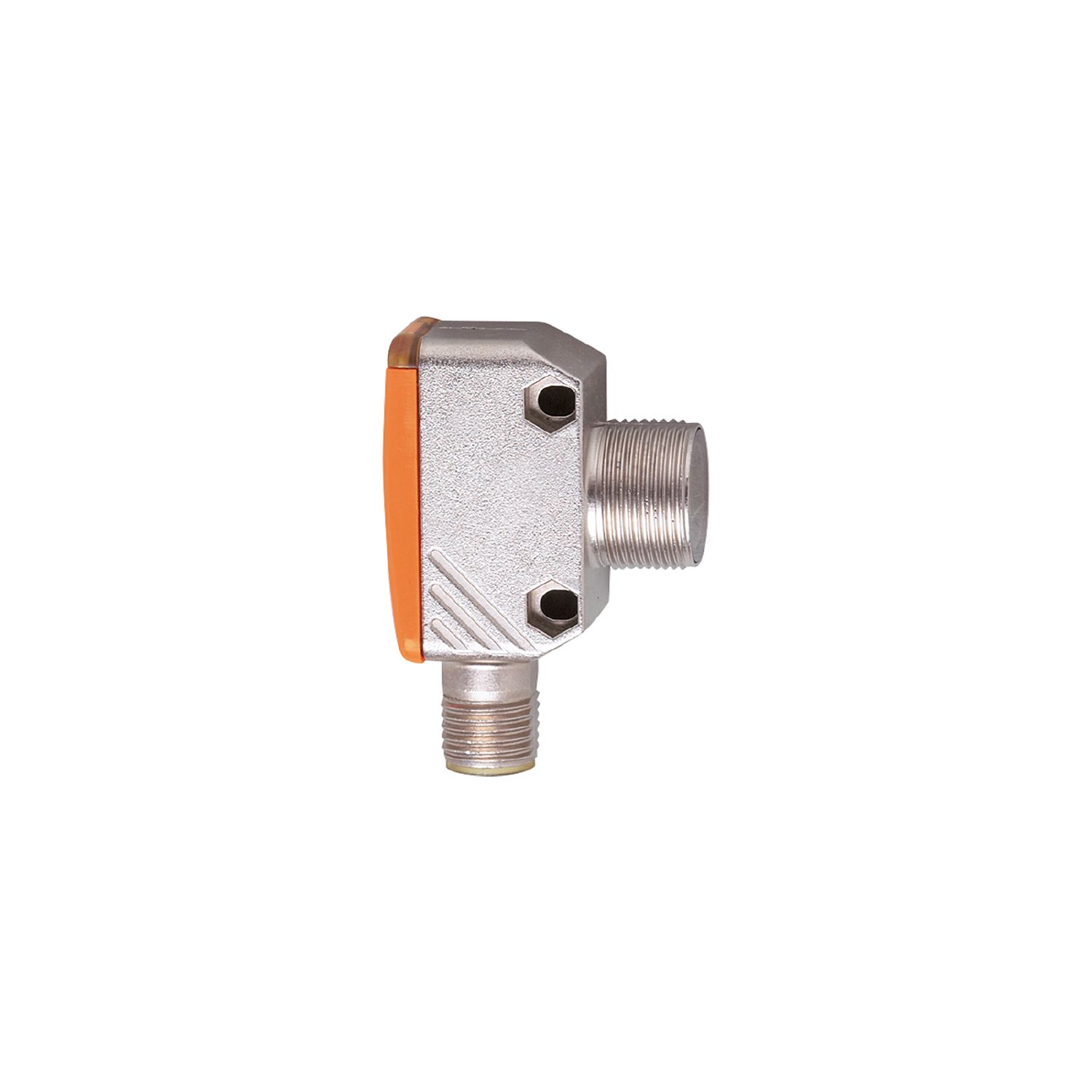

对射式光电开关接收装置
OGE081
OGE-HBOW/LS/CUBE
对射式光电开关接收装置
OGE081
OGE-HBOW/LS/CUBE
- 耐用的矩形金属外壳，侧面带有 M18 螺纹
- 适合在空间受限情况下使用的极省空间外壳
- 带有用于交流输电干线的两线输出
- 固定设定，可立刻做好使用准备
- 极长量程
停产产品 - 存档登录
产品特征
| 光线种类 | 红光 |
|---|---|
| 外壳 | 带M18螺纹的方形设计 |
应用
| 功能原理 | 对射式光电开关 |
|---|
电气数据
| 频率AC [Hz] | 47...63 |
|---|---|
| 工作电压 [V] | 20...250 AC |
| 防护等级 | II; (double insulated) |
| 光线种类 | 红光 |
| 波长 [nm] | 633 |
输出
| 输出功能 | 亮通模式 |
|---|---|
| 开关量输出AC电压降最大值 [V] | 8 |
| 最小的负载电流 [mA] | 5 |
| 漏电流最大值 [mA] | 1.7 |
| 开关量输出AC的持续电流负载 [mA] | 150; (200 (...40 °C)) |
| 开关量输出短暂的电流负载 [mA] | 1200; (20 ms / 0,5 Hz) |
| 开关频率AC [Hz] | 30 |
| 短路保护 | 否 |
| 过载保护 | 否 |
监控范围
| 发射器/接收器 | 接收装置 |
|---|---|
| 检测距离 [m] | < 20 |
| 检测距离可设 | 否 |
工作条件
| 环境温度 [°C] | -25...60 |
|---|---|
| 外壳防护等级 | IP 67 |
认证/测试
| EMC电磁兼容 |
|
|---|
机械技术数据
| 重量 [g] | 60.5 | |
|---|---|---|
| 外壳 | 带M18螺纹的方形设计 | |
| 尺寸 [mm] | 52.6 x 19.1 x 36.9 | |
| 螺纹代号 | M18 x 1 | |
| 原材料 | 模压铸锌; PEI | |
| 透镜材料 |
|
|
| 透镜校准 | 侧面的镜组 |
显示器/操作件
| 显示 |
|
|---|
电气连接
| 要求的保护 | 请根据IEC60127-2第一页中的指导标准，使用小型保险丝; ≤ 2 A; 快速行动 |
|---|
附件
| 供货范围 |
|
|---|
注释
| 注释 |
|
|
|---|---|---|
| 包装单位 | 1 件 |
电气连接
| 接口 | 接插件: 1 x 1/2"; 译码: C |
|---|
图表
|
过量增益图
|
|
|---|
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — OGE081-00 — 06.04.2011 —
OGE081 –
OGE-HBOW/LS/CUBE
电气连接
接插件: 1 x 1/2"; 译码: C
接口
- 注释 : 请根据IEC60127-2第一页中的指导标准，使用小型保险丝 ≤ 2 A 快速行动
