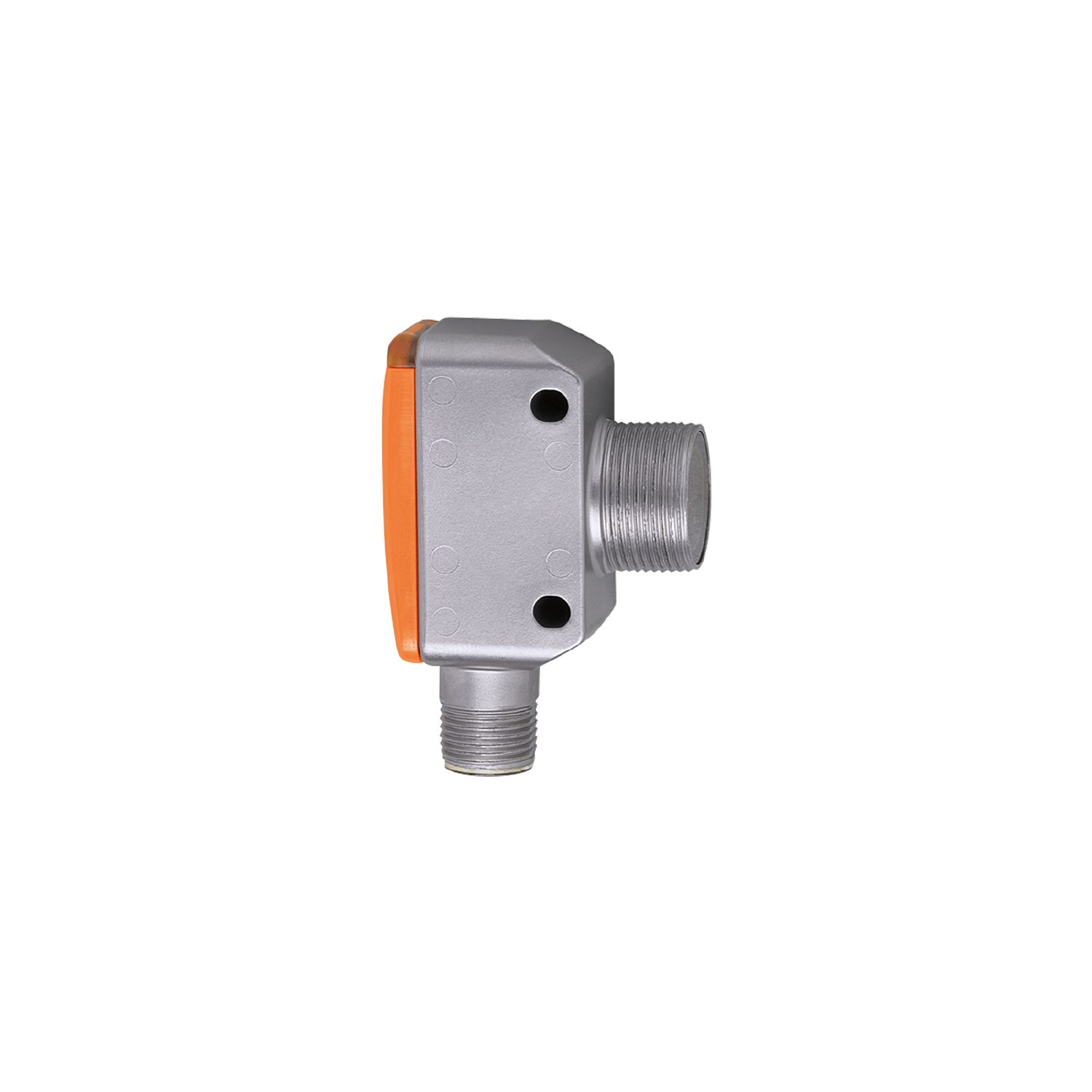

对射式光电开关接收装置

Name: OGE381
Brand: ifm
SKU: OGE381
Price: 1221.00 CNY

OGE381

OGE-HPKG/US/V4A/CUBE

对射式光电开关接收装置

OGE381

OGE-HPKG/US/V4A/CUBE

耐用的矩形不锈钢外壳，侧面带有 M18 螺纹
抗强效清洗剂的高压清洗
高防护等级，满足食品和饮料工业的需求
固定设定，可立刻做好使用准备
极长量程

产品特征

光线种类	红光
外壳	带M18螺纹的方形设计

应用

功能原理	对射式光电开关

电气数据

工作电压 [V]	10...30 DC
电流损耗 [mA]	16
防护等级	III
反相保护	有
光线种类	红光
波长 [nm]	662

输出

电气设计	PNP
输出功能	亮通模式
开关量输出DC电压降最大值 [V]	2.5
开关量输出DC的持续电流负载 [mA]	200
开关频率DC [Hz]	1000
短路保护	有
短路保护类型	脉冲
过载保护	有

监控范围

发射器/接收器	接收装置
检测距离 [m]	< 15
检测距离可设	否

接口

通信接口

IO-Link

传递类型

COM2 (38,4 kBaud)

IO-Link revision

1.1

SDCI标准

IEC 61131-9

外形

Smart Sensor: Device Identification; Device Diagnosis; Teach Channel; Switching Channel

SIO模式

有

必需的mater port type

处理周期最小值 [ms]

2.5

IO-Link过程数据（周期性）

功能	位长
设备状态	4
二进制开关信息	1

IO-Link功能（非周期性）

应用特定标签; 运行小时数计数器; 开关循环数计数器

支持的DeviceID

运行方式	DeviceID
default	1144

注释

更多信息请参见“下载”中的IODD PDF文件

工作条件

环境温度 [°C]	-25...80
存储温度 [°C]	-40...80
外壳防护等级	IP 65; IP 67; IP 68; IP 69K

认证/测试

EMC电磁兼容

EN 60947-5-2

MTTF [年]

961

UL认证

Ta	-25...80 °C
Enclosure type	Type 1
电源	Class 2
文件数量UL	E174191

机械技术数据

重量 [g]

外壳

带M18螺纹的方形设计

尺寸 [mm]

52.9 x 20 x 34.6

螺纹代号

M18 x 1

原材料

1.4542 (17-4 PH / 630); PEI

透镜材料

PEI

透镜校准

侧面的镜组

显示器/操作件

显示

开关状态	1 x LED, 黄色
操作	1 x LED, 绿色

附件

供货范围

锁定螺母: 1, 特种钢

注释

包装单位	1 件

电气连接

接口	接插件: 1 x M12; 译码: A

图表

过量增益图
