- OGE383

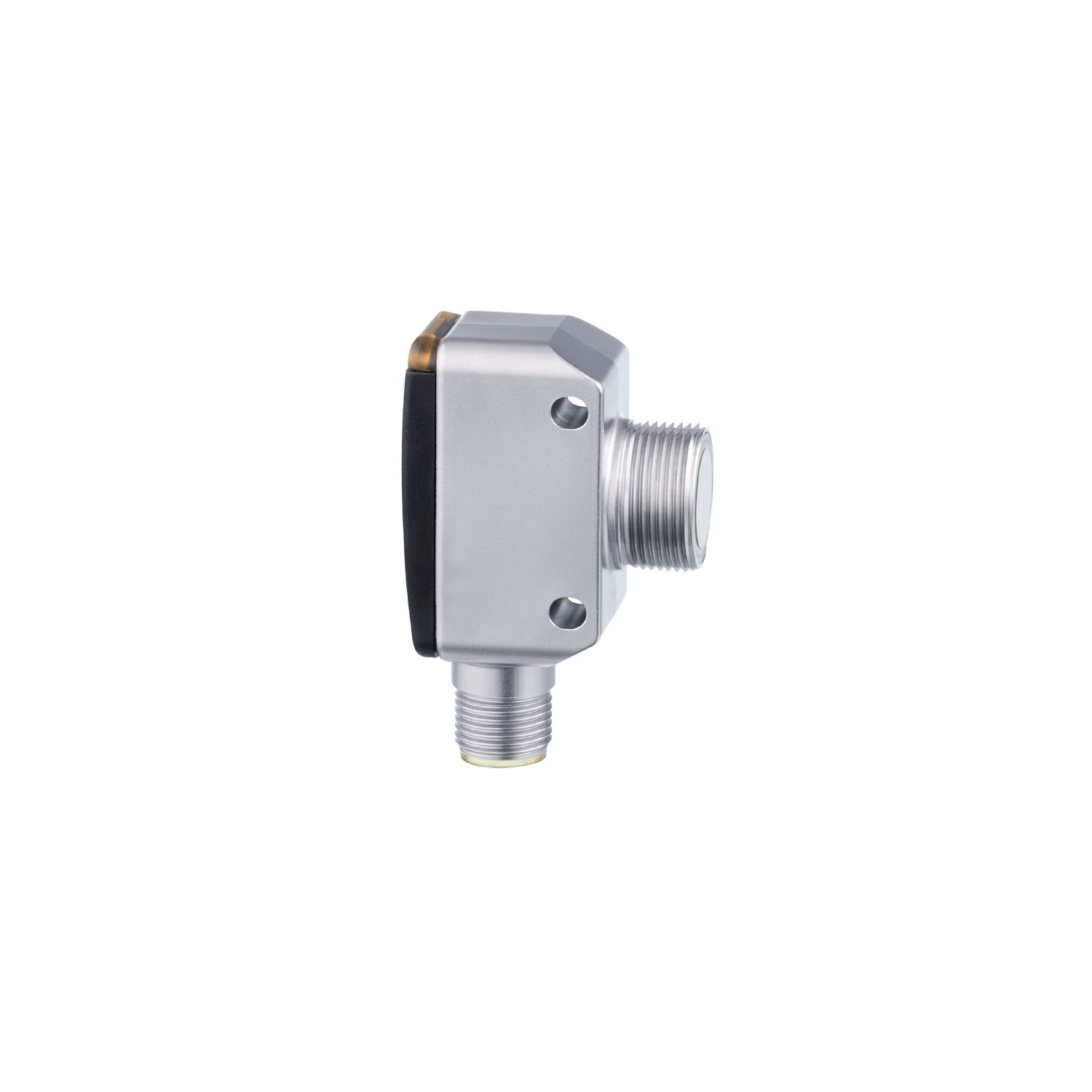

对射式光电开关接收装置
OGE383
OGE-DPKG/US/V4A/CUBE IR
对射式光电开关接收装置
OGE383
OGE-DPKG/US/V4A/CUBE IR
- 耐用的不锈钢外壳，适用于食品和饮料工业
- 抗强效清洗剂的高压清洗
- 高防护等级，适应严苛工业环境的需求
- 固定设定，可立刻做好使用准备
- 极长量程
符合客户特别要求的
产品特征
| 光线种类 | 红外线 |
|---|---|
| 外壳 | 矩形的 |
应用
| 功能原理 | 对射式光电开关 |
|---|
电气数据
| 工作电压 [V] | 10...30 DC |
|---|---|
| 电流损耗 [mA] | 16 |
| 防护等级 | III |
| 反相保护 | 有 |
| 光线种类 | 红外线 |
| 波长 [nm] | 860 |
输出
| 电气设计 | PNP |
|---|---|
| 输出功能 | 暗通模式 |
| 开关量输出DC电压降最大值 [V] | 2.5 |
| 开关量输出DC的持续电流负载 [mA] | 200 |
| 开关频率DC [Hz] | 1000 |
| 短路保护 | 有 |
| 短路保护类型 | 脉冲 |
| 过载保护 | 有 |
监控范围
| 发射器/接收器 | 接收装置 |
|---|---|
| 检测距离 [m] | < 15 |
| 检测距离可设 | 否 |
工作条件
| 环境温度 [°C] | -25...80 |
|---|---|
| 存储温度 [°C] | -40...80 |
| 外壳防护等级 | IP 65; IP 67; IP 68; IP 69K |
认证/测试
| EMC电磁兼容 |
|
||
|---|---|---|---|
| MTTF [年] | 961 |
机械技术数据
| 重量 [g] | 78 | |
|---|---|---|
| 外壳 | 矩形的 | |
| 尺寸 [mm] | 52.9 x 20 x 34.6 | |
| 螺纹代号 | M18 x 1 | |
| 原材料 | stainless steel (630/1.4542/17-4 PH); PEI | |
| 透镜材料 |
|
|
| 透镜校准 | 侧面的镜组 |
显示器/操作件
| 显示 |
|
|---|
附件
| 供货范围 |
|
|---|
注释
| 注释 | |
|---|---|
| 说明 | 符合客户特别要求的 |
| 包装单位 | 1 件 |
电气连接
| 接口 | 接插件: 1 x M12; 译码: A |
|---|
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — OGE383-01 — 13.04.2023 —
OGE383 –
OGE-DPKG/US/V4A/CUBE IR
电气连接
接插件: 1 x M12; 译码: A
