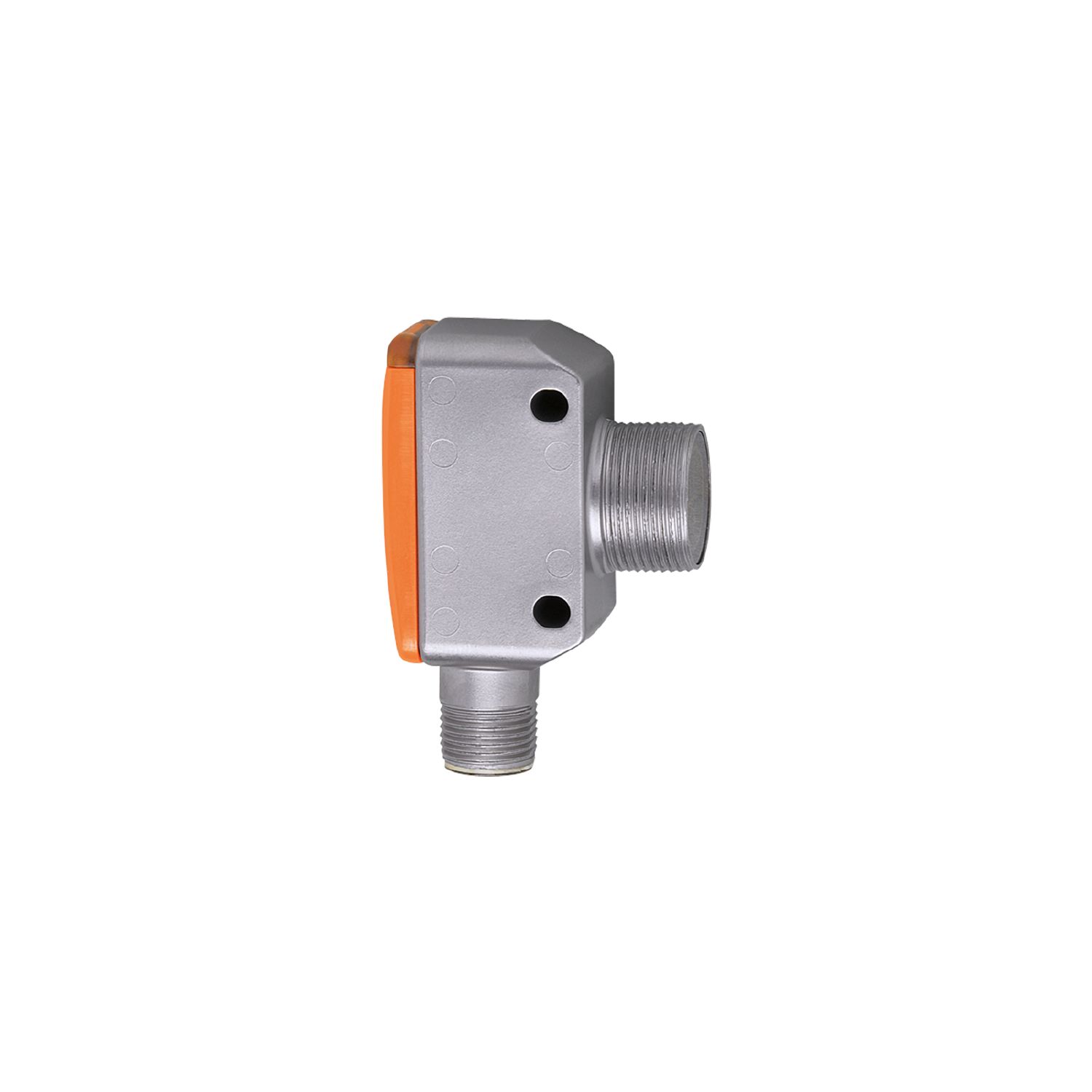

对射式光电开关发射装置
OGS380
OGS-OOKG/US/V4A/CUBE
对射式光电开关发射装置
OGS380
OGS-OOKG/US/V4A/CUBE
- 耐用的矩形不锈钢外壳，侧面带有 M18 螺纹
- 抗强效清洗剂的高压清洗
- 高防护等级，满足食品和饮料工业的需求
- 固定设定，可立刻做好使用准备
- 极长量程
产品特征
| 光线种类 | 红光 |
|---|---|
| 外壳 | 带M18螺纹的方形设计 |
应用
| 功能原理 | 对射式光电开关 |
|---|
电气数据
| 工作电压 [V] | 10...30 DC |
|---|---|
| 额定绝缘电压 [V] | 32 |
| 电流损耗 [mA] | 17 |
| 防护等级 | III |
| 反相保护 | 有 |
| 开机延迟时间最大值 [ms] | 300 |
| 光线种类 | 红光 |
| 波长 [nm] | 662 |
监控范围
| 发射器/接收器 | 发射装置 |
|---|---|
| 检测距离 [m] | 15 |
| 光斑直径最大值 [mm] | 800 |
| 光点尺寸参考 | 在最大的检测距离 |
接口
| 通信接口 | IO-Link | ||||
|---|---|---|---|---|---|
| 传递类型 | COM2 (38,4 kBaud) | ||||
| IO-Link revision | 1.1 | ||||
| SDCI标准 | IEC 61131-9 | ||||
| 外形 | Smart Sensor: Device Identification, Device Diagnosis | ||||
| SIO模式 | 否 | ||||
| 必需的mater port type | A | ||||
| 处理周期最小值 [ms] | 2.5 | ||||
| IO-Link过程数据（周期性） |
|
||||
| IO-Link功能（非周期性） | 应用特定标签; 运行小时数计数器 | ||||
| 支持的DeviceID |
|
||||
| 注释 |
|
工作条件
| 环境温度 [°C] | -25...80 |
|---|---|
| 存储温度 [°C] | -40...80 |
| 外壳防护等级 | IP 65; IP 67; IP 68; IP 69K |
认证/测试
| EMC电磁兼容 |
|
||||||||
|---|---|---|---|---|---|---|---|---|---|
| MTTF [年] | 1011 | ||||||||
| UL认证 |
|
机械技术数据
| 重量 [g] | 78 | |
|---|---|---|
| 外壳 | 带M18螺纹的方形设计 | |
| 尺寸 [mm] | 52.9 x 20 x 34.6 | |
| 螺纹代号 | M18 x 1 | |
| 原材料 | 1.4542 (17-4 PH / 630); PEI | |
| 透镜材料 |
|
|
| 透镜校准 | 侧面的镜组 |
显示器/操作件
| 显示 |
|
|---|
附件
| 供货范围 |
|
|---|
注释
| 注释 |
|
|
|---|---|---|
| 包装单位 | 1 件 |
电气连接
| 接口 | 接插件: 1 x M12; 译码: A |
|---|
图表
|
过量增益图
|
|
|---|
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — OGS380-01 — 13.04.2023 —
OGS380 –
OGS-OOKG/US/V4A/CUBE
电气连接
接插件: 1 x M12; 译码: A
