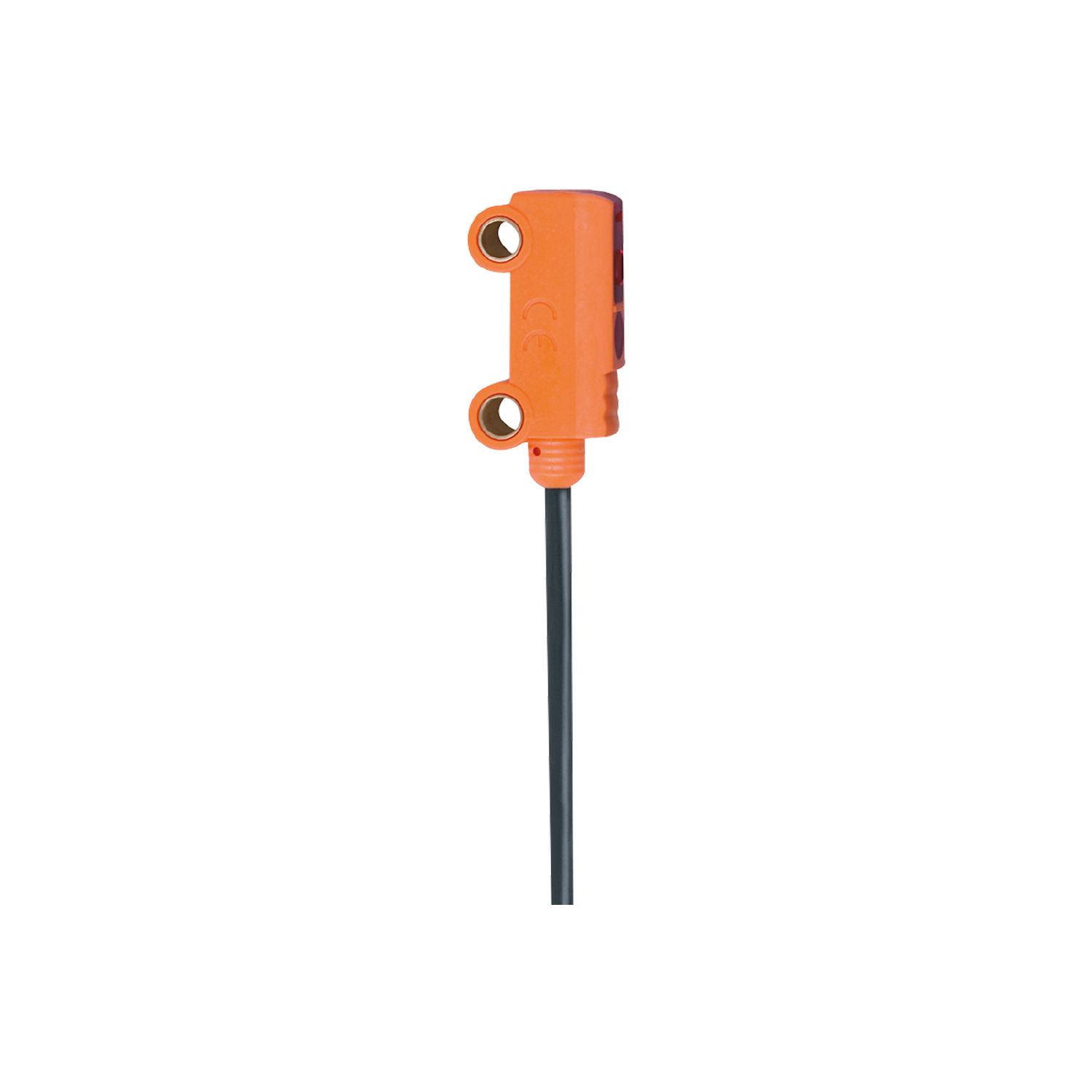

带背景消除的漫反射光电开关
OH5008
OHH-HPKG/2M
带背景消除的漫反射光电开关
OH5008
OHH-HPKG/2M
- 适合在空间受限情况下使用的极小外壳
- 可靠检测很小物体
- 用于机器人、装配和处理技术应用
- 使用可见红光，可轻松对准
- 固定设定，可立刻做好使用准备
該產品即將/已停產
替代产品: O8H200 产品比较: OH5008 / O8H200 请注意: 如果选择替代产品和附件，其技术参数可能有所不同。
产品特征
| 光线种类 | 红光 |
|---|---|
| 外壳 | 矩形的 |
应用
| 特殊的性能 | 背景消隐 |
|---|---|
| 功能原理 | 漫反射光电开关 |
电气数据
| 工作电压 [V] | 10...30 DC |
|---|---|
| 电流损耗 [mA] | < 20 |
| 防护等级 | III |
| 反相保护 | 有 |
| 光线种类 | 红光 |
| 使用寿命 [h] | 75000 |
| 使用寿命参考温度 [°C] | 25 |
输出
| 电气设计 | PNP |
|---|---|
| 输出功能 | 亮通模式 |
| 开关量输出DC的持续电流负载 [mA] | 50 |
| 开关频率DC [Hz] | 800 |
| 短路保护 | 有 |
| 短路保护类型 | 脉冲 |
| 过载保护 | 有 |
监控范围
| 检测距离 [mm] | 1...15; (白纸 200 x 200 mm 90 %反射) |
|---|---|
| 光斑直径最大值 [mm] | 2.5 |
| 光点尺寸参考 | 在最大的检测距离 |
| 背景消隐可用 | 有 |
反应时间
| 反应时间 [s] | < 0.6 |
|---|
工作条件
| 环境温度 [°C] | -20...50 |
|---|---|
| 外壳防护等级 | IP 67 |
认证/测试
| EMC电磁兼容 |
|
|---|
机械技术数据
| 重量 [g] | 28.2 | |
|---|---|---|
| 外壳 | 矩形的 | |
| 尺寸 [mm] | 25.1 x 7.6 x 12.5 | |
| 原材料 | ABS | |
| 透镜材料 |
|
|
| 透镜校准 | 侧面的镜组 |
显示器/操作件
| 显示 |
|
|---|
注释
| 包装单位 | 1 件 |
|---|
电气连接
| 接口 | 电缆: 2 m, PVC; 3 x 0.09 mm² |
|---|
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — OH5008-00 — 06.03.2003 —
OH5008 –
OHH-HPKG/2M
电气连接
电缆: 2 m, PVC; 3 x 0.09 mm²
接口
- 芯线颜色 :
- BK =
- 黑色
- BN =
- 棕色
- BU =
- 蓝色
