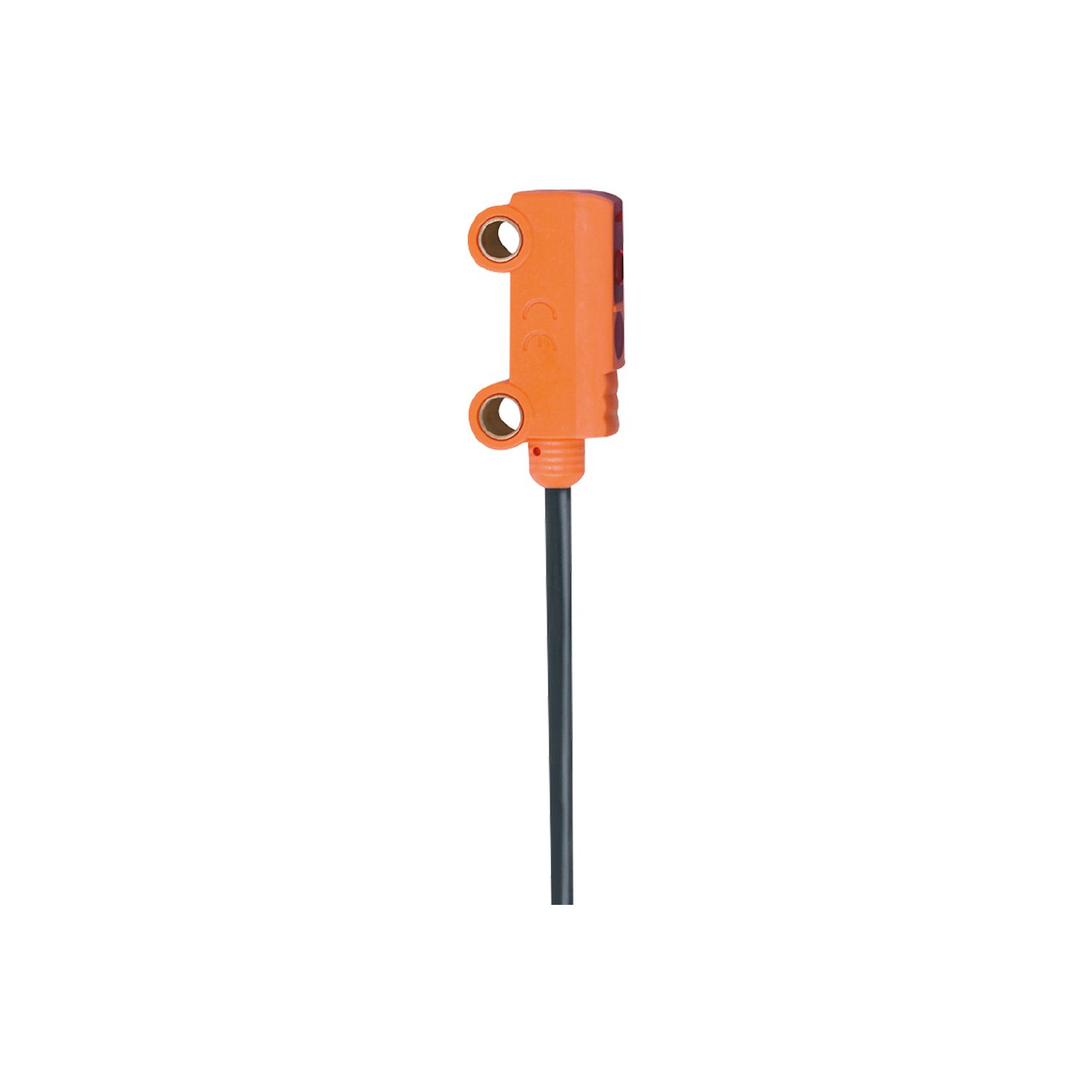

对射式光电开关接收装置
OH5015
OHE-DPKG/0,20M/AS
对射式光电开关接收装置
OH5015
OHE-DPKG/0,20M/AS
- 适合在空间受限情况下使用的极小外壳
- 可靠检测很小物体
- 用于机器人、装配和处理技术应用
- 极长量程
- 固定设定，可立刻做好使用准备
停产产品 - 存档登录
替代产品: O8E202 产品比较: OH5015 / O8E202 请注意: 如果选择替代产品和附件，其技术参数可能有所不同。
产品特征
| 光线种类 | 红光 |
|---|---|
| 外壳 | 矩形的 |
应用
| 功能原理 | 对射式光电开关 |
|---|
电气数据
| 工作电压 [V] | 10...30 DC |
|---|---|
| 电流损耗 [mA] | < 10 |
| 防护等级 | III |
| 反相保护 | 有 |
| 光线种类 | 红光 |
| 波长 [nm] | 660 |
输出
| 电气设计 | PNP |
|---|---|
| 输出功能 | 暗通模式 |
| 开关量输出DC的持续电流负载 [mA] | 50 |
| 开关频率DC [Hz] | 200 |
| 短路保护 | 有 |
| 短路保护类型 | 脉冲 |
| 过载保护 | 有 |
监控范围
| 发射器/接收器 | 接收装置 |
|---|---|
| 检测距离 [m] | < 1.2 |
| 检测距离可设 | 否 |
反应时间
| 反应时间 [s] | < 2.5 |
|---|
工作条件
| 环境温度 [°C] | -20...50 |
|---|---|
| 外壳防护等级 | IP 67 |
认证/测试
| EMC电磁兼容 |
|
|---|
机械技术数据
| 重量 [g] | 14.8 | |
|---|---|---|
| 外壳 | 矩形的 | |
| 尺寸 [mm] | 25.1 x 7.6 x 12.5 | |
| 原材料 | ABS | |
| 透镜材料 |
|
|
| 透镜校准 | 侧面的镜组 |
显示器/操作件
| 显示 |
|
|---|
注释
| 包装单位 | 1 件 |
|---|
电气连接
| 接口 | 电缆: 0.2 m, PVC |
|---|---|
| 接口 | 接插件: 1 x M8; 译码: A |
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — OH5015-00 — 12.06.2007 —
OH5015 –
OHE-DPKG/0,20M/AS
电气连接
电缆: 0.2 m, PVC
接插件: 1 x M8; 译码: A
