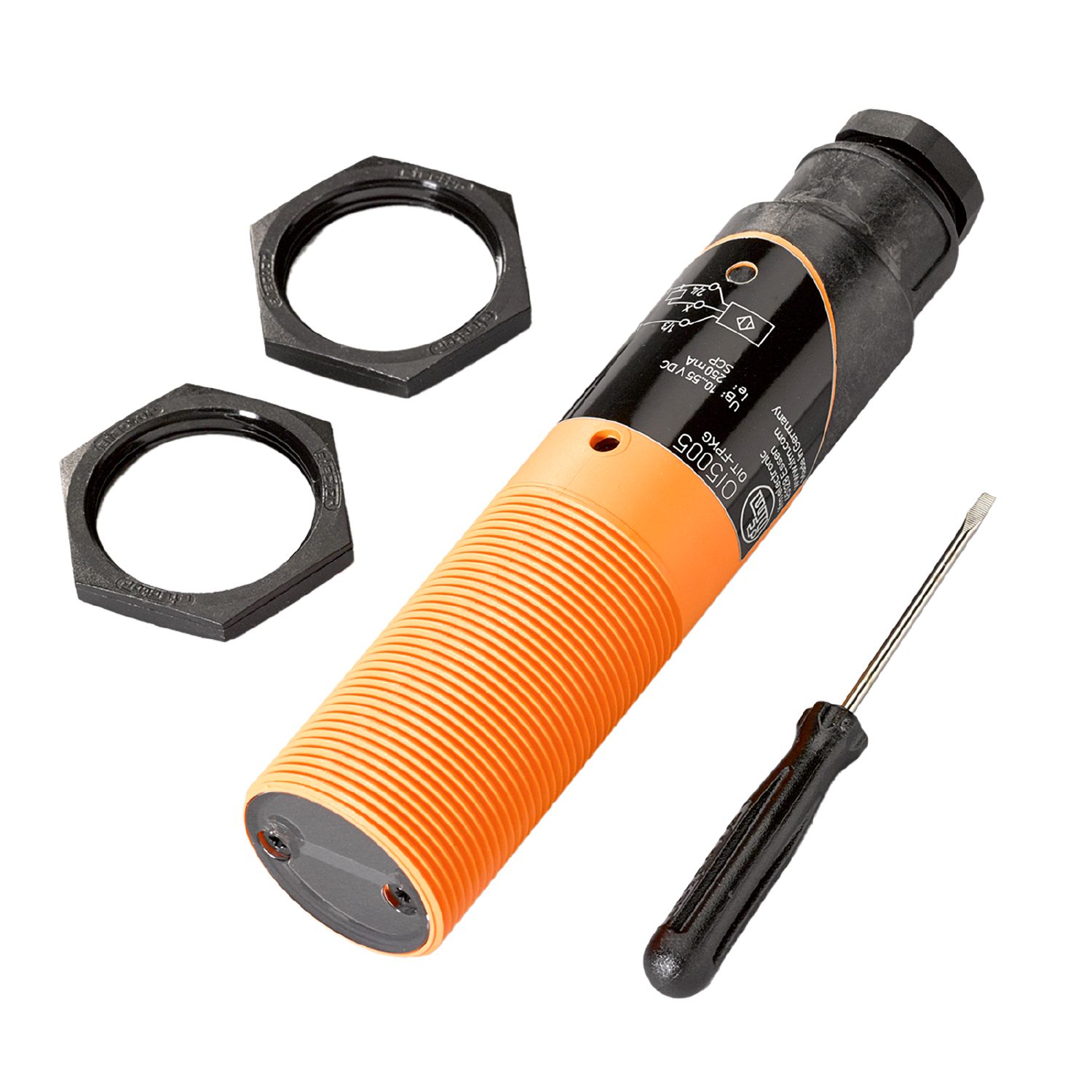

漫反射光电开关
OI5005
OIT-FPKG/PLANSHB
漫反射光电开关
OI5005
OIT-FPKG/PLANSHB
- 可编程亮通/暗通模式
- 接线端可旋转 90°
- 宽广的工作电压范围
- 量程极长
产品特征
| 光线种类 | 红外线 |
|---|---|
| 外壳 | 螺纹结构 |
应用
| 功能原理 | 漫反射光电开关 |
|---|
电气数据
| 工作电压 [V] | 10...55 DC |
|---|---|
| 电流损耗 [mA] | 30; ((24 V)) |
| 防护等级 | II |
| 反相保护 | 有 |
| 光线种类 | 红外线 |
| 波长 [nm] | 880 |
输出
| 电气设计 | PNP |
|---|---|
| 输出功能 | 亮通和暗通模式; (可选) |
| 开关量输出DC电压降最大值 [V] | 2.5 |
| 开关量输出DC的持续电流负载 [mA] | 250 |
| 开关频率DC [Hz] | 100 |
| 短路保护 | 有 |
| 短路保护类型 | 脉冲 |
| 过载保护 | 有 |
监控范围
| 检测距离 [mm] | < 150; (白纸 200 x 200 mm 90 %反射) |
|---|---|
| 检测距离可设 | 有 |
工作条件
| 环境温度 [°C] | -25...80 |
|---|---|
| 外壳防护等级 | IP 65 |
认证/测试
| EMC电磁兼容 |
|
||||
|---|---|---|---|---|---|
| MTTF [年] | 659 |
机械技术数据
| 重量 [g] | 121 | |
|---|---|---|
| 外壳 | 螺纹结构 | |
| 尺寸 [mm] | M30 x 1.5 | |
| 螺纹代号 | M30 x 1.5 | |
| 原材料 | PBT; PPO 改良的 | |
| 透镜材料 |
|
显示器/操作件
| 显示 |
|
|---|
附件
| 供货范围 |
|
|---|
注释
| 包装单位 | 1 件 |
|---|
电气连接
| 接口 | 接线端子: ...1.5 mm²; 电缆护套: Ø 7...13 mm; 电缆插接式接头: M20 X 1.5 |
|---|
图表
|
|
|
|---|
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — OI5005-00 — 13.04.2023 —
OI5005 –
OIT-FPKG/PLANSHB
电气连接
接线端子: ...1.5 mm²; 电缆护套: Ø 7...13 mm; 电缆插接式接头: M20 X 1.5
