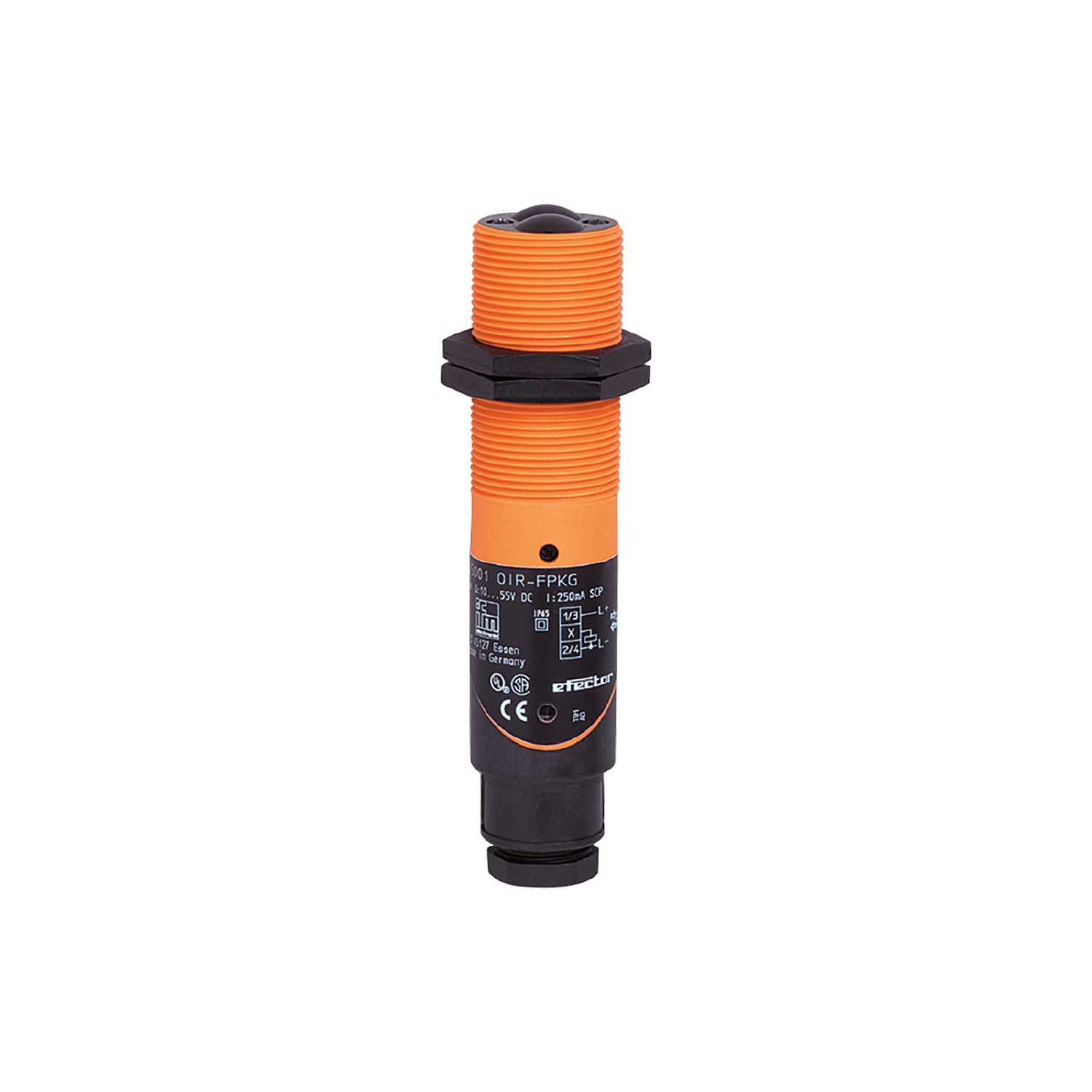

镜面反射光电开关
OI5007
OIP-FPKG
镜面反射光电开关
OI5007
OIP-FPKG
- 极长量程
- 接线端可旋转 90°
- 可编程亮通/暗通模式
- 宽广的工作电压范围
- 使用可见红光，可轻松对准
产品特征
| 光线种类 | 红光 |
|---|---|
| 外壳 | 螺纹结构 |
应用
| 特殊的性能 | 偏振滤光镜 |
|---|---|
| 功能原理 | 镜面反射光电开关 |
电气数据
| 工作电压 [V] | 10...55 DC |
|---|---|
| 电流损耗 [mA] | 25; ((24 V)) |
| 防护等级 | II |
| 反相保护 | 有 |
| 光线种类 | 红光 |
| 波长 [nm] | 660 |
输出
| 电气设计 | PNP |
|---|---|
| 输出功能 | 亮通和暗通模式; (可选) |
| 开关量输出DC电压降最大值 [V] | 2.5 |
| 开关量输出DC的持续电流负载 [mA] | 250 |
| 开关频率DC [Hz] | 65 |
| 短路保护 | 有 |
| 短路保护类型 | 脉冲 |
| 过载保护 | 有 |
监控范围
| 棱镜反射镜的检测距离 [m] | 0.15...2; (棱镜反射镜 Ø 80 E20005) |
|---|---|
| 检测距离可设 | 有 |
| 光斑直径最大值 [mm] | 200 |
| 光点尺寸参考 | 在最大的检测距离 |
| 偏振滤光镜 | 有 |
工作条件
| 环境温度 [°C] | -25...60 |
|---|---|
| 外壳防护等级 | IP 65 |
认证/测试
| EMC电磁兼容 |
|
||
|---|---|---|---|
| MTTF [年] | 661 |
机械技术数据
| 重量 [g] | 127 | |
|---|---|---|
| 外壳 | 螺纹结构 | |
| 尺寸 [mm] | M30 x 1.5 / L = 125 | |
| 螺纹代号 | M30 x 1.5 | |
| 原材料 | PBT; PPO 改良的 | |
| 透镜材料 |
|
显示器/操作件
| 显示 |
|
|---|
附件
| 供货范围 |
|
|---|
注释
| 包装单位 | 1 件 |
|---|
电气连接
| 接口 | 接线端子: ...1.5 mm²; 电缆护套: Ø 7...13 mm; 电缆插接式接头: M20 X 1.5 |
|---|
图表
|
过量增益图
|
|
|---|
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — OI5007-00 — 13.04.2023 —
OI5007 –
OIP-FPKG
电气连接
接线端子: ...1.5 mm²; 电缆护套: Ø 7...13 mm; 电缆插接式接头: M20 X 1.5
