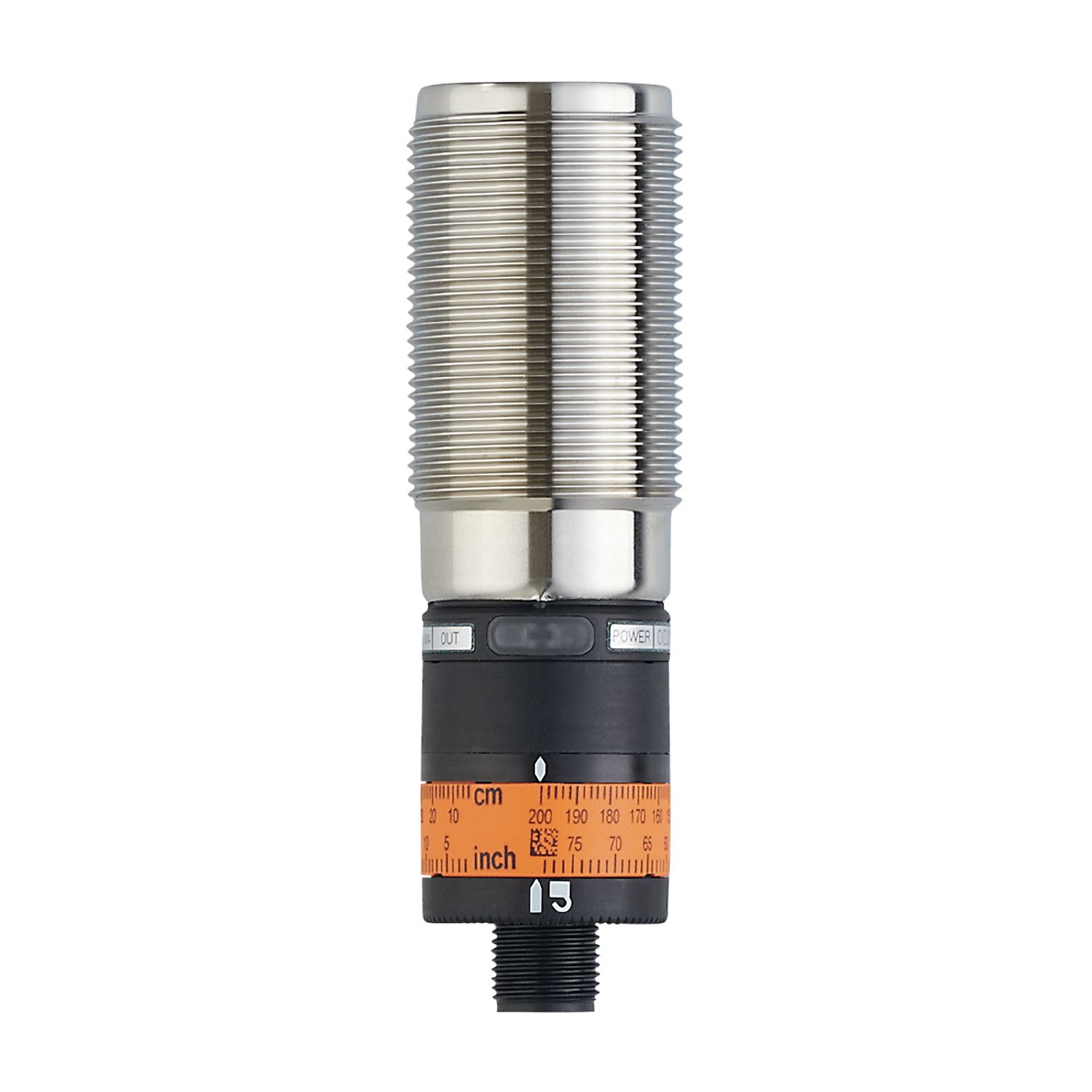

激光测距传感器

Name: OID251
Brand: ifm
SKU: OID251
Price: 2439.00 CNY

OID251

OIDLCPKG/US

激光测距传感器

OID251

OIDLCPKG/US

通过时间间隔原理达成的极长量程
可靠的背景抑制和独立于颜色的检测
通过可旋转可锁定的调节环进行方便的参数设定
具有 1 级激光防护，满足汽车工业的需求

通过 IO-Link 的友好通信

产品特征

光线种类	红光
激光防护等级	1

应用

特殊的性能	背景消隐

电气数据

工作电压 [V]	10...30 DC
电流损耗 [mA]	75; (24 V)
防护等级	III
反相保护	有
光线种类	红光
波长 [nm]	650
使用寿命 [h]	50000

总的输入/输出

输入和输出总数	数字输出数量: 2

输出

输出数量	2
电气设计	PNP
数字输出数量	2
输出功能	常开/常闭; (NC+NO)
每个输出最大电流负载 [mA]	100
开关频率DC [Hz]	11
短路保护	有
短路保护类型	脉冲
过载保护	有

监控范围

光斑直径最大值 [mm]

光点尺寸参考

2 m

检测范围滞后 [%]

< 5

注意监控范围滞后

黑色 6 %反射

背景消隐可用

有

背景消隐 [m]

< 20

测量/设定范围

测量范围 [m]	0.03...2
测量频率 [Hz]	33

接口

通信接口

IO-Link

传递类型

COM2 (38,4 kBaud)

IO-Link revision

1.1

SDCI标准

IEC 61131-9 CDV

外形

Smart Sensor: Sensor Identification; Binary Data Channel; Process Value; Sensor Diagnosis

SIO模式

有

模拟过程数据

二位输出过程数据

处理周期最小值 [ms]

6.6

支持的DeviceID

运行方式	DeviceID
default	394

工作条件

环境温度 [°C]

-25...60

注意环境温度

当温度ta < -10 °C时必须预热，激光关闭

外壳防护等级

IP 65; IP 67

认证/测试

EMC电磁兼容

EN 60947-5-2

激光防护等级

激光保护注意事项

注意:	激光
激光等级:	1
	EN / IEC60825-1:2007
	EN / IEC60825-1:2014
	符合21 CFR 1040，除了根据激光通知编号的偏差 50, 2007年六月.

MTTF [年]

239

机械技术数据

重量 [g]	206.5
尺寸 [mm]	M30 x 1.5 / L = 100
螺纹代号	M30 x 1.5
原材料	外壳: 特种钢; 前面透镜: PMMA; LED窗口: PC; PBT; PC; FKM

显示器/操作件

显示

开关状态	LED, 黄色
操作	LED, 绿色

显示单位

元件

定位环

附件

供货范围

固定螺母: 2 x M30, 特种钢

注释

按照cULus工作电压"电源级2"

包装单位

1 件

电气连接

接口	接插件: 1 x M12; 译码: A

图表

迟滞图形

x:	距离 [mm]
y:	迟滞 [mm]
1 =	目标黑色 6 %反射
2 =	目标白色 90 %反射
