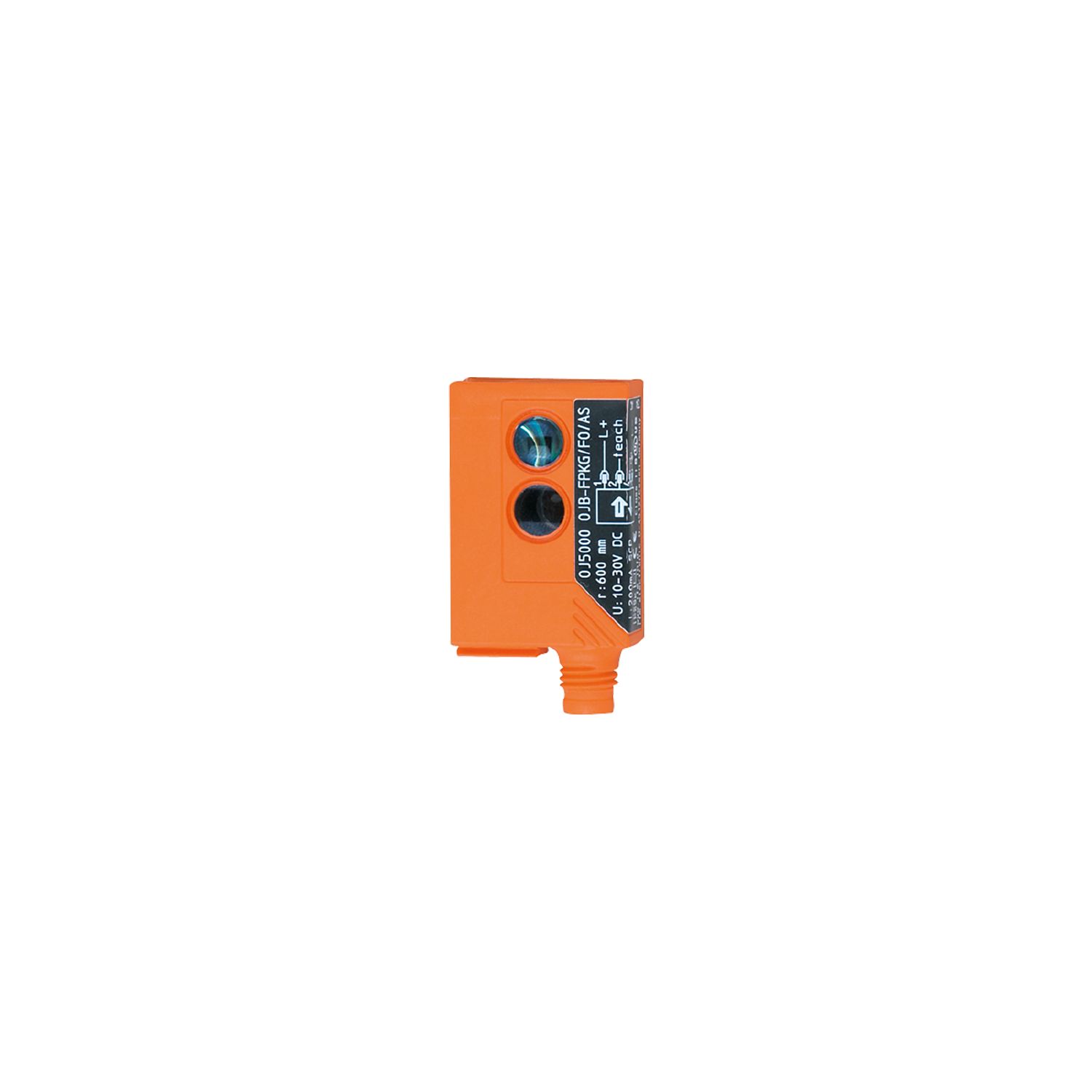

漫反射光电开关
OJ5000
OJB-FPKG/FO/AS
漫反射光电开关
OJ5000
OJB-FPKG/FO/AS
- 适合在空间受限情况下使用的特别紧凑外壳
- 量程极长
- 使用可见红光，可轻松对准
- 灵敏度和输出功能的直观设定
- 压入安装基座方式的简便安装
产品特征
| 光线种类 | 红光 |
|---|---|
| 外壳 | 矩形的 |
应用
| 功能原理 | 漫反射光电开关 |
|---|
电气数据
| 工作电压 [V] | 10...30 DC |
|---|---|
| 电流损耗 [mA] | < 22 |
| 防护等级 | III |
| 反相保护 | 有 |
| 光线种类 | 红光 |
| 波长 [nm] | 660 |
输出
| 电气设计 | PNP |
|---|---|
| 输出功能 | 亮通和暗通模式; (可选) |
| 开关量输出DC电压降最大值 [V] | 2.5 |
| 开关量输出DC的持续电流负载 [mA] | 200 |
| 开关频率DC [Hz] | 2000 |
| 短路保护 | 有 |
| 短路保护类型 | 脉冲 |
| 过载保护 | 有 |
监控范围
| 检测距离 [mm] | 1...600; (白纸 200 x 200 mm 90 %反射) |
|---|---|
| 检测距离可设 | 有 |
| 光斑直径最大值 [mm] | 60 |
| 光点尺寸参考 | 在最大的检测距离 |
工作条件
| 环境温度 [°C] | -25...60 |
|---|---|
| 外壳防护等级 | IP 67 |
认证/测试
| EMC电磁兼容 |
|
||
|---|---|---|---|
| MTTF [年] | 867 |
机械技术数据
| 重量 [g] | 38.9 | |
|---|---|---|
| 外壳 | 矩形的 | |
| 尺寸 [mm] | 35 x 24 x 11 | |
| 原材料 | 外壳: ABS; 固定夹具: 模压铸锌; LED窗口: SEPS; 按钮: SEPS | |
| 透镜材料 |
|
|
| 透镜校准 | 前面的镜组 |
显示器/操作件
| 显示 |
|
||||||
|---|---|---|---|---|---|---|---|
| 电子锁 | 有 |
附件
| 供货范围 |
|
|---|
注释
| 注释 |
|
|
|---|---|---|
| 包装单位 | 1 件 |
电气连接
| 接口 | 接插件: 1 x M8; 译码: A |
|---|
图表
|
过量增益图
|
|
|---|
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — OJ5000-01 — 13.04.2023 —
OJ5000 –
OJB-FPKG/FO/AS
- 1
- 按钮
电气连接
接插件: 1 x M8; 译码: A
接口
- 2
- Teach
