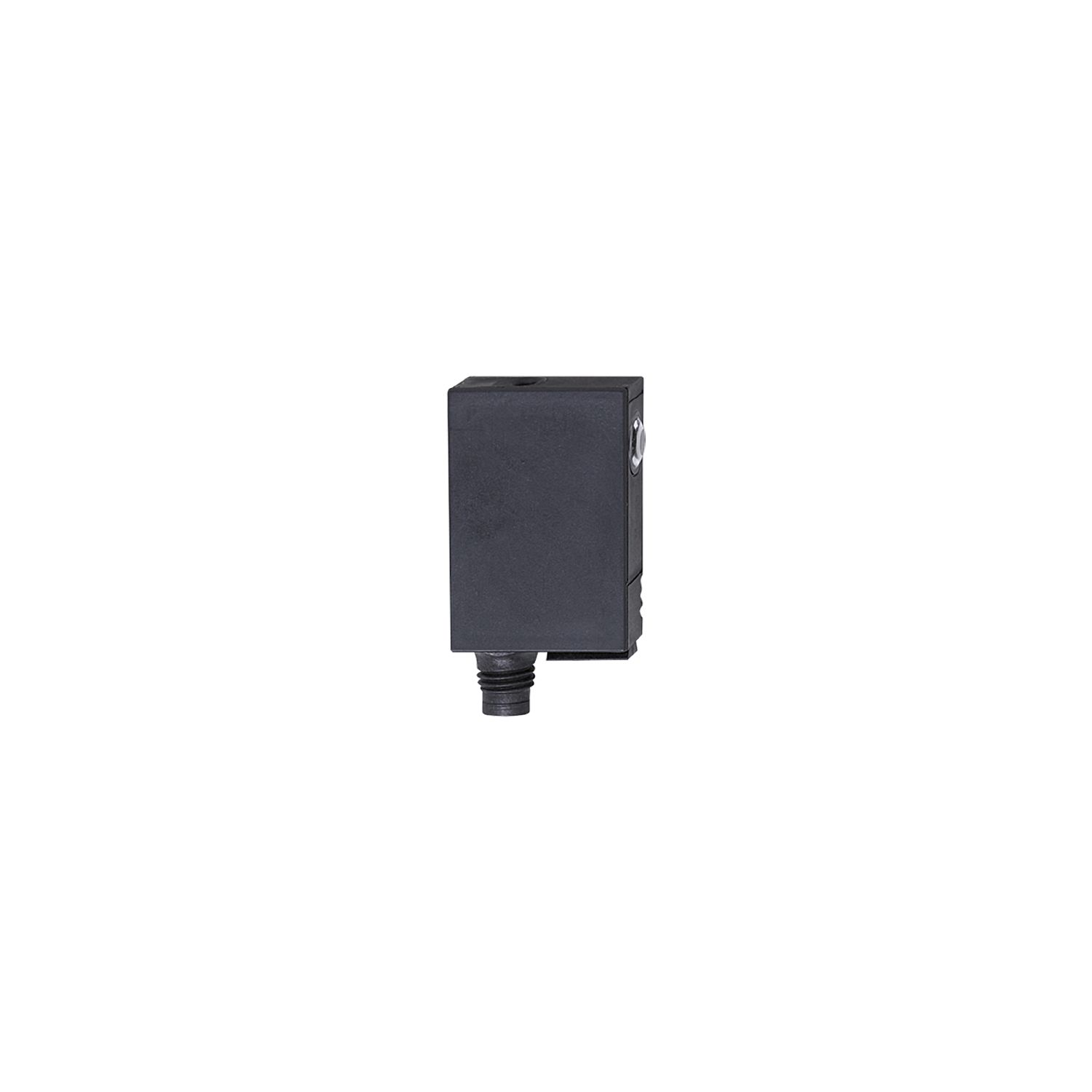

对射式激光光电开关发射装置
OJ5041
OJSLOOKG/SO/AS
对射式激光光电开关发射装置
OJ5041
OJSLOOKG/SO/AS
- 可靠检测很小物体
- 特别紧凑的外科，用于机器人、装配和处理技术
- 使用可见激光光点，可轻松对准
- 具有 1 级激光防护，满足汽车工业的需求
- 压入安装基座方式的简便安装
产品特征
| 光线种类 | 红光 |
|---|---|
| 激光防护等级 | 1 |
| 外壳 | 矩形的 |
应用
| 功能原理 | 对射式光电开关 |
|---|
电气数据
| 工作电压 [V] | 10...30 DC |
|---|---|
| 电流损耗 [mA] | < 12 |
| 防护等级 | III |
| 反相保护 | 有 |
| 光线种类 | 红光 |
| 波长 [nm] | 650 |
| 使用寿命 [h] | 50000 |
输出
| 过载保护 | 有 |
|---|
监控范围
| 发射器/接收器 | 发射装置 |
|---|---|
| 检测距离 [m] | < 1 |
| 检测距离可设 | 否 |
| 光斑直径最大值 [mm] | 4 |
| 光点尺寸参考 | 在最大的检测距离 |
工作条件
| 环境温度 [°C] | -10...60 |
|---|---|
| 外壳防护等级 | IP 67 |
认证/测试
| EMC电磁兼容 |
|
||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 激光防护等级 | 1 | ||||||||||
| 激光保护注意事项 |
|
||||||||||
| MTTF [年] | 918 |
机械技术数据
| 重量 [g] | 27.55 | |
|---|---|---|
| 外壳 | 矩形的 | |
| 尺寸 [mm] | 35 x 11 x 24 | |
| 原材料 | 外壳: ABS; 固定夹具: 模压铸锌; LED窗口: SEPS; 按钮: SEPS | |
| 透镜材料 |
|
|
| 透镜校准 | 侧面的镜组 |
显示器/操作件
| 显示 |
|
|---|
附件
| 供货范围 |
|
|---|
注释
| 注释 |
|
|
|---|---|---|
| 包装单位 | 1 件 |
电气连接
| 接口 | 接插件: 1 x M8; 译码: A |
|---|
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — OJ5041-03 — 13.04.2023 —
OJ5041 –
OJSLOOKG/SO/AS
- 1
- 按钮
电气连接
接插件: 1 x M8; 译码: A
